本實用新型涉及機械工具技術領域，具體是一種盤式組合工具。

背景技術：

現有的組合工具尤其是六角螺栓拆卸工具為了方便使用，往往采用一桿多頭的設計，轉動桿和工具頭相互組合，使用時選用適當的工具頭即可。但是在實際使用中，工具頭容易丟失，尤其是不常用的工具。如一套工具頭共有5個，其中使用率低于10%的工具頭丟失尤為嚴重。由于轉動桿和工具頭相互分離，需要組合，所以在同一時間內拆卸或維護不同螺栓的情況下需要經常更換或組裝，這給操作帶來了極大的不便。

技術實現要素：

本實用新型所要解決的技術問題是提供一種盤式組合工具，以解決現有技術工具頭容易丟失，使用不靈活的問題。

本實用新型解決技術問題的技術方案為：一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。

Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。

Y形握把1的豎直部上套有旋轉套筒5，旋轉套筒5的內徑大于Y形握把1豎直部的直徑。

Y形握把1豎直部的頂端設有限位帽6，旋轉套筒5位于限位帽6之下。

旋轉套筒5頂部設有滾珠軸承11，滾珠軸承11朝向限位帽6一側設有半包裹的滾珠12。

工具盤2、工具頭3互為活動連接，連接方式為螺紋連接、套接、卡接；Y形握把1的前半段為分岔部一側活動設有延長管10，延長管10的上端與工具盤2活動連接，下端與工具頭3活動連接。

工具盤2上鑲嵌有環狀磁鐵7。

工具盤2內設有電磁鐵線圈9，Y形握把1豎直部上設有電磁控制開關8。

本實用新型的有益效果在于：工具盤2可以同一時間安裝多個不同的工具頭3，從而方便了使用，由于工具盤2與工具頭3一種安裝在一起，所以降低了工具頭丟失風險。由于工具盤2集合了多種工具頭3所以在使用時不用平凡拆裝工具頭3方便了使用。使用時將工具頭3于螺栓對接，一手抓住Y形握把1上的旋轉套筒5，一手旋轉工具盤2即可進行拆卸或安裝，如果螺栓過緊或需要將螺栓擰緊，還可將Y形握把1偏移90度，利用Y形握把1的長度結合杠桿原理，就能將過緊的螺栓擰松，或將螺栓徹底擰緊。遇到下載區域時，可以利用延長管10延長工具頭3的縱深長度，延長管10可利用卡接或磁性吸附的方式安裝在Y形握把1前半段分岔部的一側。環狀磁鐵7磁體可以吸附螺栓方便拆卸，在拆卸平凡的工作環境可以選擇利用電磁鐵線圈9以及電磁控制開關8，在拆卸時打開電磁控制開關8，電磁鐵線圈9通電產生磁力，將拆除的螺栓牢牢吸附，當螺栓脫離原有的設備后，關閉電磁控制開關8，電磁鐵線圈9的生磁力消失，螺栓就會隨重力掉落至安全區域。

附圖說明

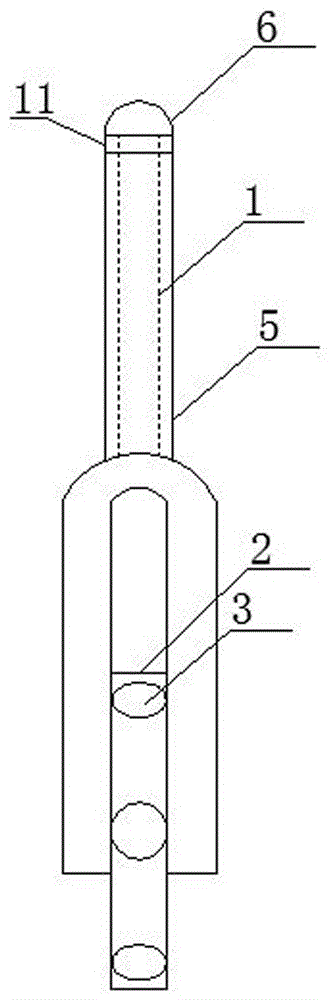

圖1為本實用新型結構示意圖。

圖2為本實用新型側視圖。

圖3為本實用新型滾珠軸承結構示意圖。

圖4為本實用新型使用狀態圖。

圖5為本實用新型延長管位置示意圖。

圖6為本實用新型延長管位置側視圖。

圖7為本實用新型環狀磁鐵位置示意圖。

圖8為本實用新型延長管、環狀磁鐵位置示意圖。

圖9為本實用新型電磁鐵線圈位置示意圖。

圖10為本實用新型延長管、電磁鐵線圈位置示意圖。

具體實施方式

以下結合實施例對本實用新型做進一步說明。

實施例1。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。

實施例2。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。

實施例3。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。Y形握把1的豎直部上套有旋轉套筒5，旋轉套筒5的內徑大于Y形握把1豎直部的直徑。

實施例4。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。Y形握把1的豎直部上套有旋轉套筒5，旋轉套筒5的內徑大于Y形握把1豎直部的直徑。Y形握把1豎直部的頂端設有限位帽6，旋轉套筒5位于限位帽6之下。旋轉套筒5頂部設有滾珠軸承11，滾珠軸承11朝向限位帽6一側設有半包裹的滾珠12。

實施例5。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。Y形握把1的豎直部上套有旋轉套筒5，旋轉套筒5的內徑大于Y形握把1豎直部的直徑。Y形握把1豎直部的頂端設有限位帽6，旋轉套筒5位于限位帽6之下。旋轉套筒5頂部設有滾珠軸承11，滾珠軸承11朝向限位帽6一側設有半包裹的滾珠12。工具盤2、工具頭3互為活動連接，連接方式為螺紋連接、套接、卡接；Y形握把1的前半段為分岔部一側活動設有延長管10，延長管10的上端與工具盤2活動連接，下端與工具頭3活動連接。

實施例6。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。Y形握把1的豎直部上套有旋轉套筒5，旋轉套筒5的內徑大于Y形握把1豎直部的直徑。Y形握把1豎直部的頂端設有限位帽6，旋轉套筒5位于限位帽6之下。旋轉套筒5頂部設有滾珠軸承11，滾珠軸承11朝向限位帽6一側設有半包裹的滾珠12。工具盤2、工具頭3互為活動連接，連接方式為螺紋連接、套接、卡接；Y形握把1的前半段為分岔部一側活動設有延長管10，延長管10的上端與工具盤2活動連接，下端與工具頭3活動連接。工具盤2上鑲嵌有環狀磁鐵7。

實施例7。

一種盤式組合工具，包括工具盤2、工具頭3，工具頭3均勻安裝在工具盤2的外圍，工具還包括Y形握把1，Y形握把1的前半段為分岔部，后半段為豎直部，工具盤2安裝在Y形握把1的分岔部，工具盤2與Y形握把1互為活動連接。Y形握把1的分岔部前端設有穿軸4，穿軸4從Y形握把1分岔部前端的一側穿入，貫通工具盤2的中心，從Y形握把1分岔部前端的另一側穿出。Y形握把1的豎直部上套有旋轉套筒5，旋轉套筒5的內徑大于Y形握把1豎直部的直徑。Y形握把1豎直部的頂端設有限位帽6，旋轉套筒5位于限位帽6之下。旋轉套筒5頂部設有滾珠軸承11，滾珠軸承11朝向限位帽6一側設有半包裹的滾珠12。工具盤2、工具頭3互為活動連接，連接方式為螺紋連接、套接、卡接；Y形握把1的前半段為分岔部一側活動設有延長管10，延長管10的上端與工具盤2活動連接，下端與工具頭3活動連接。工具盤2內設有電磁鐵線圈9，Y形握把1豎直部上設有電磁控制開關8。
