本實用新型涉及一種切片裝置，尤其涉及一種魚絲高效切片裝置。

背景技術：

魚絲又稱諧音“余思”，相思之意。魚絲是別具特色的漢族小吃，屬于客家菜系。

傳統人工對魚絲進行切片存在費時費力、勞動強度大、魚絲切片不均勻、工作效率低的缺點，因此亟需研發一種省時省力、減少勞動強度、能夠將魚絲切片切的更均勻、工作效率高的魚絲高效切片裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服傳統人工對魚絲進行切片存在費時費力、勞動強度大、魚絲切片不均勻、工作效率低的缺點，本實用新型要解決的技術問題是提供一種省時省力、減少勞動強度、能夠將魚絲切片切的更均勻、工作效率高的魚絲高效切片裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種魚絲高效切片裝置，包括有底板、左側板、收集箱、右側板、連接板、彈簧Ⅱ、電機、電動輥、凸輪、活動板、切刀、彈簧Ⅰ、鐵塊、從動輥、下料管、電動導向輥和輸送帶；底板頂部從左往右依次設有左側板、收集箱和右側板，左側板右側頂端設有連接板，連接板的右端連接有電動輥，連接板的下方安裝有電機，電機后側設有凸輪，電機的上下兩側都設有彈簧Ⅱ，彈簧Ⅱ的左端連接在左側板右側，彈簧Ⅱ的右端連接有活動板，凸輪與活動板接觸，活動板右側中部設有切刀，右側板左側連接有彈簧Ⅰ和鐵塊，彈簧Ⅰ位于鐵塊的上方，彈簧Ⅰ另一端連接有從動輥，鐵塊上開有刀槽，刀槽位于切刀的正右方，電動輥和從動輥的正上方傾斜設有下料管，下料管左上方設有電動導向輥，下料管右上方設有輸送帶。

優選地，還包括有導向板，電動導向輥的左上方傾斜設有導向板。

優選地，電機為伺服電機。

優選地，下料管道的材質為透明鋼化玻璃。

工作原理：當要對魚絲進行切片時，同時啟動輸送帶從右往左輸送，與此同時再啟動電動輥與電動導向輥順時針轉動和電機工作，然后操作人員再將卷好的干燥魚絲放在輸送帶上，當輸送帶將卷好的干燥魚絲從右往左輸送到輸送帶的左端時，通過電動導向輥將魚絲輸送到下料管內，并流入到從動輥和電動輥之間，從動輥和電動輥將魚絲夾住，防止魚絲快速往下落。電動輥順時針轉動將魚絲輸送到切刀與刀槽之間，因為電機轉動帶動凸輪轉動，凸輪轉動在彈簧Ⅱ的配合下帶動活動板和切刀左右移動，所以切刀對魚絲進行切片，切好的魚絲將落到收集箱內。當魚絲全部切完后，關閉輸送帶、電動輥、電動導向輥和電機即可。

因為還包括有導向板，電動導向輥的左上方傾斜設有導向板，導向板可更好的使魚絲引入電動導向輥與輸送帶之間。

因為電機為伺服電機，可更好的控制其轉速，當要對魚絲切片切的更薄或更厚時，控制電機快速轉動，使切刀快速的左右移動，從而就能將魚絲的片切的更薄，反之亦然。

因為下料管道的材質為透明鋼化玻璃，可觀察到魚絲下料的情況，而且更方便清洗，還不會生銹。

(3)有益效果

本實用新型達到了省時省力、減少勞動強度、能夠將魚絲切片切的更均勻、工作效率高的效果。

附圖說明

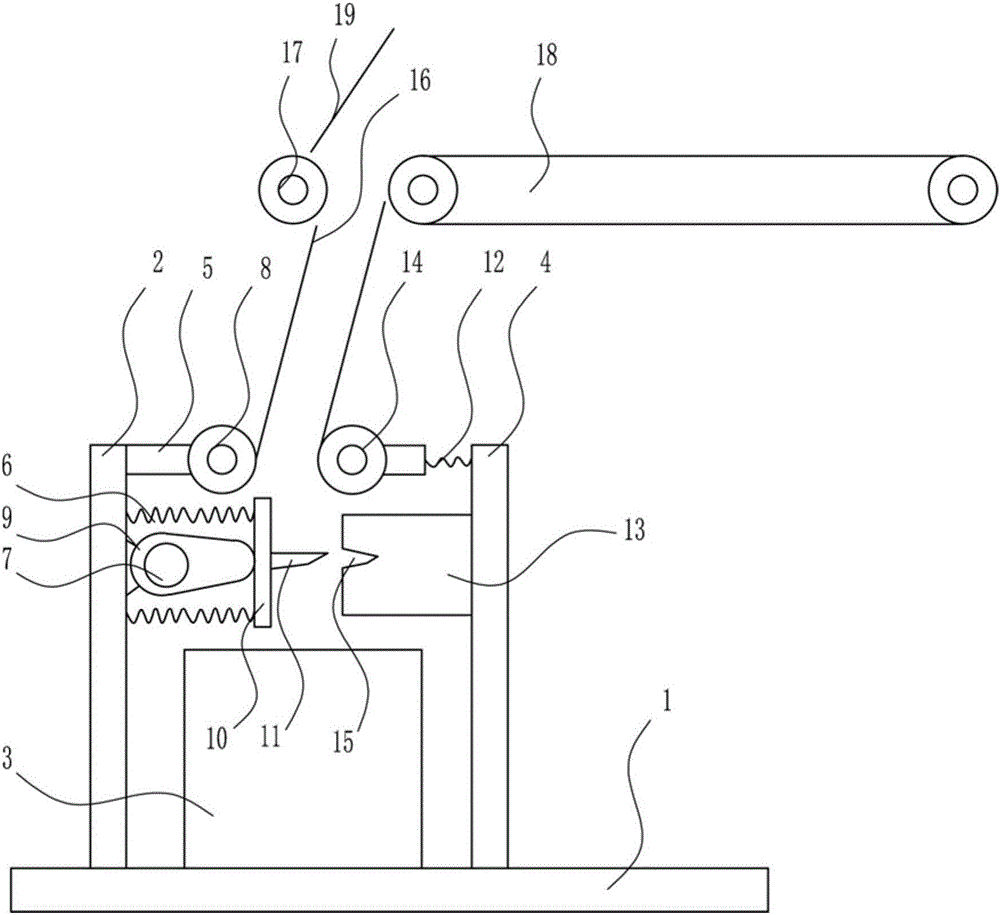

圖1為本實用新型的第一種主視結構示意圖。

圖2為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-底板，2-左側板，3-收集箱，4-右側板，5-連接板，6-彈簧Ⅱ，7-電機，8-電動輥，9-凸輪，10-活動板，11-切刀，12-彈簧Ⅰ，13-鐵塊，14-從動輥，15-刀槽，16-下料管，17-電動導向輥，18-輸送帶，19-導向板。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種魚絲高效切片裝置，如圖1-2所示，包括有底板1、左側板2、收集箱3、右側板4、連接板5、彈簧Ⅱ6、電機7、電動輥8、凸輪9、活動板10、切刀11、彈簧Ⅰ12、鐵塊13、從動輥14、下料管16、電動導向輥17和輸送帶18；底板1頂部從左往右依次設有左側板2、收集箱3和右側板4，左側板2右側頂端設有連接板5，連接板5的右端連接有電動輥8，連接板5的下方安裝有電機7，電機7后側設有凸輪9，電機7的上下兩側都設有彈簧Ⅱ6，彈簧Ⅱ6的左端連接在左側板2右側，彈簧Ⅱ6的右端連接有活動板10，凸輪9與活動板10接觸，活動板10右側中部設有切刀11，右側板4左側連接有彈簧Ⅰ12和鐵塊13，彈簧Ⅰ12位于鐵塊13的上方，彈簧Ⅰ12另一端連接有從動輥14，鐵塊13上開有刀槽15，刀槽15位于切刀11的正右方，電動輥8和從動輥14的正上方傾斜設有下料管16，下料管16左上方設有電動導向輥17，下料管16右上方設有輸送帶18。

還包括有導向板19，電動導向輥17的左上方傾斜設有導向板19。

電機7為伺服電機7。

下料管16道的材質為透明鋼化玻璃。

工作原理：當要對魚絲進行切片時，同時啟動輸送帶18從右往左輸送，與此同時再啟動電動輥8與電動導向輥17順時針轉動和電機7工作，然后操作人員再將卷好的干燥魚絲放在輸送帶18上，當輸送帶18將卷好的干燥魚絲從右往左輸送到輸送帶18的左端時，通過電動導向輥17將魚絲輸送到下料管16內，并流入到從動輥14和電動輥8之間，從動輥14和電動輥8將魚絲夾住，防止魚絲快速往下落。電動輥8順時針轉動將魚絲輸送到切刀11與刀槽15之間，因為電機7轉動帶動凸輪9轉動，凸輪9轉動在彈簧Ⅱ6的配合下帶動活動板10和切刀11左右移動，所以切刀11對魚絲進行切片，切好的魚絲將落到收集箱3內。當魚絲全部切完后，關閉輸送帶18、電動輥8、電動導向輥17和電機7即可。

因為還包括有導向板19，電動導向輥17的左上方傾斜設有導向板19，導向板19可更好的使魚絲引入電動導向輥17與輸送帶18之間。

因為電機7為伺服電機7，可更好的控制其轉速，當要對魚絲切片切的更薄或更厚時，控制電機7快速轉動，使切刀11快速的左右移動，從而就能將魚絲的片切的更薄，反之亦然。

因為下料管16道的材質為透明鋼化玻璃，可觀察到魚絲下料的情況，而且更方便清洗，還不會生銹。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
