本實用新型涉及機器人避障技術領域，尤其是指一種智能避障機器人。

背景技術：

現有機器人避障檢測主要靠紅外避障或超聲波避障，通常機器人只設置一到兩組避障模塊，只能在有限范圍內做出簡單的避障動作，隨著機器人應用環境趨于復雜，原有的避障結構設置已經不能滿足當前機器人避障檢測的要求，如何增強機器人避障能力，是本領域技術人員急需解決的技術問題。

技術實現要素：

本實用新型所要解決的技術問題是：提供一種可在檢測復雜場景障礙物的智能機器人。

為了解決上述技術問題，本實用新型采用的技術方案為：一種智能避障機器人，包括機器人底盤、機器人軀干、地形識別模塊、紅外線避障單元和超聲波避障單元，所述機器人底盤前面下部設有紅外線避障單元，所述機器人底盤兩側上部各設有超聲波避障單元，所述機器人軀干前面上部設置有超聲波避障單元，所述機器人軀干和機器人底盤之間設有地形識別模塊。

進一步的，所述機器人底盤前面下部設有一個凹槽，所述紅外線避障單元安裝于所述凹槽內。

進一步的，所述機器人軀干設有前蓋板，所述前蓋板設有通孔，所述機器人軀干前面上部的超聲波避障單元穿過所述通孔。

進一步的，所述機器人底盤兩側上部各有兩組超聲波避障單元。

進一步的，所述機器人底盤兩側上部的超聲波避障單元設置高度距地面252-308mm。

進一步的，所述機器人軀干前面上部的超聲波避障單元設置高度距地面648-732mm。

進一步的，所述地形識別模塊設置高度距地面279-341mm。

本實用新型的有益效果在于：通過在機器人底盤前面下部設置紅外線避障單元，在機器人軀干前面上部和機器人底盤兩側面上部設置超聲波避障單元，配合機器人底盤與機器人軀干之間地形識別模塊的使用，大大提高智能機器人的障礙物檢測能力。

附圖說明

下面結合附圖詳述本實用新型的具體結構：

圖1為本實用新型的機器人避障單元設置示意圖；

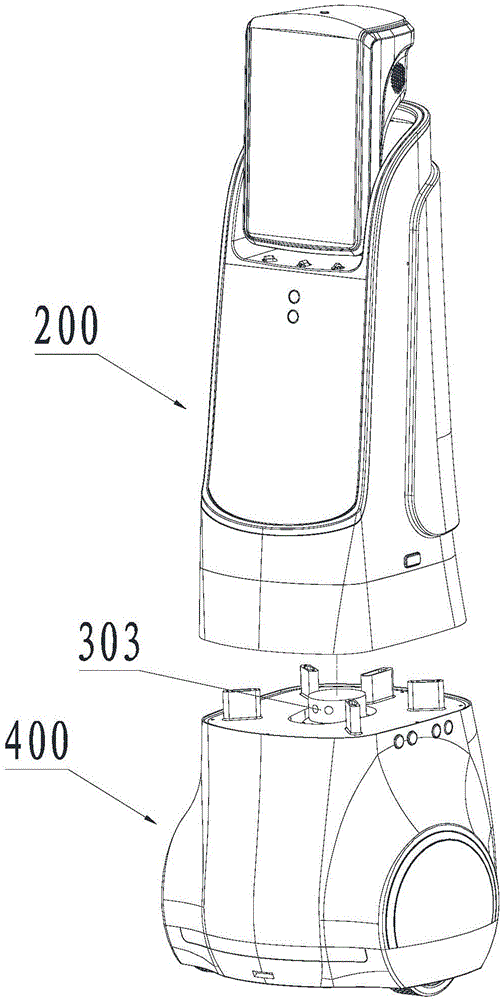

圖2為本實用新型的地形識別模塊設置結構示意圖；

圖中附圖標記表示為：201-紅外避障單元；202-超聲波避障單元；203-前胸蓋板；204-凹槽；200-機器人軀干；400-機器人底盤；303-地形識別模塊。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

請參閱圖1以及圖2，一種智能避障機器人，包括機器人底盤400、機器人軀干200、地形識別模塊303、紅外線避障單元201和超聲波避障單元202，所述機器人底盤400前面下部設有紅外線避障單元201，所述機器人底盤400兩側上部各設有超聲波避障單元202，所述機器人軀干200前面上部設置有超聲波避障單元202，所述機器人軀干200和機器人底盤400之間設有地形識別模塊303。

從上述描述可知，本實用新型的有益效果在于：通過在機器人底盤前面下部設置紅外線避障單元，在機器人軀干前面上部和機器人底盤兩側面上部設置超聲波避障單元，配合機器人底盤與機器人軀干之間地形識別模塊的使用，大大提高智能機器人的障礙物檢測能力。

實施例1

所述機器人底盤400前面下部設有一個凹槽204，所述紅外線避障單元201安裝于所述凹槽204內。本實施例中，將紅外線避障單元安裝于凹槽內可以減少外界環境光對紅外線避障單元的干擾，保證機器人能準確識別前方低處障礙物。

實施例2

所述機器人軀干200設有前蓋板203，所述前蓋板203設有通孔，所述前面上部的超聲波避障單元202穿過所述通孔。本實施例中，機器人軀干前蓋板設置通孔，是為了不阻礙機器人軀干的超聲波單元正常工作。

實施例3

所述機器人底盤400兩側上部各有兩組超聲波避障單元202。本實施例中，一側設置兩組超聲波單元是為了讓機器人能更精確地判斷側面障礙物方位，使機器人更易判斷并做出適當?shù)谋苷蟿?dòng)作。

實施例4

經大量實驗驗證得到，所述機器人底盤400兩側上部的超聲波避障單元202設置高度距地面252-308mm時，機器人能夠在大部分場景中探查到位于機器人側面的障礙物。

實施例5

經大量實驗驗證得到，所述機器人軀干400前面上部的超聲波避障單元202設置高度距地面648-732mm時，機器人能夠在大部分場景中探查到位于機器人前方的障礙物。

實施例6

經大量實驗驗證得到，所述地形識別模塊303設置高度距地面279-341mm時，機器人能在大多數場景中較好地識別地形。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效結構或等效流程變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
