本實用新型屬于物料輸送技術領域的定位裝置，本實用新型尤其是涉及一種機械式氣缸多位置定位裝置。

背景技術：

氣缸被廣泛用作工件定位夾緊的動力機構，而普通氣缸只能完成伸出、縮回兩個動作，為了能讓氣缸停在兩個指定的位置，用三位式電磁閥控制氣缸中途停止，其停止精度比較低，而且容易誤動作。

技術實現要素：

本實用新型的目的是克服現有技術中存在的不足，提供一種可以保證高精度的氣缸中途停止且不會因?yàn)殡姎饣蛘吖r環境復雜而導致誤動作的機械式氣缸多位置定位裝置。

按照本實用新型提供的技術方案，所述機械式氣缸多位置定位裝置，包括動作氣缸、安裝架、停止板、限位銷、限位銷座、定位氣缸支座、相位銷、定位氣缸與滑槽板；在安裝架上固定有動作氣缸、限位銷座與定位氣缸支座，在動作氣缸上固定有停止板，在限位銷座內滑動安裝有呈豎直設置的限位銷，在定位氣缸支座上固定有定位氣缸與滑槽板，在滑槽板上開設有長度方向?yàn)樨Q直設置的滑槽，定位氣缸活塞桿的上端部與限位銷的下端部相連，在限位銷上固定有呈水平設置的相位銷，相位銷插在滑槽板的滑槽內。

所述限位銷的長度方向與動作氣缸的活塞桿長度方向呈垂直設置。

所述限位銷的長度方向與相位銷的長度方向呈垂直設置。

所述動作氣缸的活塞桿長度方向與相位銷的長度方向呈垂直設置。

本實用新型的定位氣缸根據根據工件停止的位置決定是否推動停止銷動作，由停止銷來定位動作氣缸停止的位置，起到控制氣缸停止兩個位置的作用；本實用新型結構簡單、靈活性好且使用安裝方便。

附圖說明

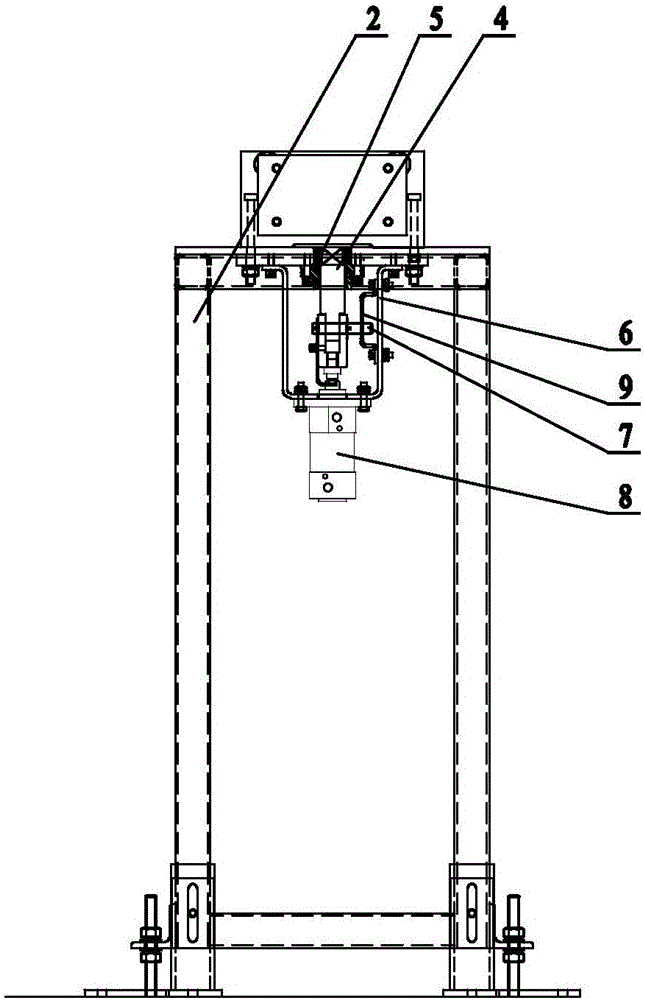

圖1是本實用新型的主視圖。

圖2是本實用新型的左視圖。

具體實施方式

下面結合具體實施例對本實用新型作進一步說明。

該機械式氣缸多位置定位裝置，包括動作氣缸1、安裝架2、停止板3、限位銷4、限位銷座5、定位氣缸支座6、相位銷7、定位氣缸8與滑槽板9；在安裝架2上固定有動作氣缸1、限位銷座5與定位氣缸支座6，在動作氣缸1上固定有停止板3，在限位銷座5內滑動安裝有呈豎直設置的限位銷4，在定位氣缸支座6上固定有定位氣缸8與滑槽板9，在滑槽板9上開設有長度方向?yàn)樨Q直設置的滑槽，定位氣缸8活塞桿的上端部與限位銷4的下端部相連，在限位銷4上固定有呈水平設置的相位銷7，相位銷7插在滑槽板9的滑槽內。

所述限位銷4的長度方向與動作氣缸1的活塞桿長度方向呈垂直設置。

所述限位銷4的長度方向與相位銷7的長度方向呈垂直設置。

所述動作氣缸1的活塞桿長度方向與相位銷7的長度方向呈垂直設置。

本實用新型中，動作氣缸1安裝在安裝架2上，動作氣缸停止板3與動作氣缸1采用剛性連接，限位銷4在限位銷座5內滑動，定位氣缸8控制限位銷的伸出與縮回，定位氣缸8通過定位氣缸支座6與安裝架2連接。限位銷4伸出或縮回時由相位銷7在滑槽板9的滑槽中滑動，從而防止限位銷4的旋轉。

本實用新型的工作過程如下：

動作氣缸1推動工件移動，如果工件需停止在位置A，則定位氣缸8驅動限位銷4縮回，動作氣缸1移動到行程末端，工件停止在位置A。如果工件需要停止在位置B，則定位氣缸8驅動限位銷4伸出，動作氣缸1移動到位置B時，被限位銷4擋住，不能繼續往前移動，工件停止在位置B。
