本實用新型涉及行車機械檢修技術領域，尤其涉及一種行車車輪組輔助更換裝置。

背景技術：

行車等起重設備是冶金企業中必不可少的裝備，被用來進行吊裝、運輸?shù)鹊淖鳂I(yè)。車輪組是行車非常重要的組成部分，當行車的車輪組使用至壽命期限后或者意外損壞后，需要在線更換，即先將舊車輪組移出行車大梁外，使用吊車等設備進行吊除，然后換上新的車輪組。

目前，將舊車輪組移出行車大量外的方式主要有兩種：一種是因受空間限制，車輪組拆卸后采用人工推扶和手拉葫蘆拉拽的方式保持車輪組平衡，將其移出行車大梁外，這種方法費時費力，且存在較大的安全隱患，一旦車輪組失衡傾倒會造成安全事故；另一種是采用支架扣緊車輪，支架由兩個支點在車輪導軌兩側支撐整個扣緊的車輪和支架，然后將車輪移出行車大梁外，這種方法適用于導軌兩側空間較大的情況，軌道兩側空間較小時則無法進行。

技術實現要素：

本實用新型針對現有技術的不足，提供一種穩定、安全的行車車輪組輔助更換裝置。

本實用新型是通過如下技術方案實現的：提供一種行車車輪組輔助更換裝置，包括導向裝置、支撐裝置和固定裝置，所述導向裝置和所述固定裝置分別固定于所述支撐裝置的相對的兩側，所述支撐裝置包括支撐桿，所述導向裝置包括導向桿和兩個導向輪，所述導向桿的一端固定于所述支撐桿的上部，所述兩個導向輪分別通過輪軸固定于所述導向桿的底部，所述兩個導向輪之間的距離與行車安全護欄的外徑相配合，所述固定裝置包括固定桿，所述固定桿的一端固定于所述支撐桿上，另一端可拆卸連接于車輪組的一側。

本實用新型可以將安全護欄卡進兩個導向輪之間，導向輪沿著安全護欄移動，固定桿的端固定于舊車輪組的表面，移動支撐桿，使舊車輪組沿著導軌移出行車大梁外，還可以將新的車輪組移進原舊車輪的位置，結構簡單，操作方便。

優選的，位于所述支撐桿的一側的導向輪的底部固定連接輪桿的一端，所述輪桿的另一端固定于所述支撐桿上。

所述輪桿能夠?qū)⒖拷螚U的導向輪進一步固定，提高安全性。

優選的，所述裝置還包括滑動裝置，所述滑動裝置包括滑動輪和護板，所述滑動輪通過輪軸固定于兩個所述護板之間，所述護板固定于所述支撐桿的底部。

在支撐裝置的底部設置滑動裝置，使用滑動輪帶動支撐裝置移動，省時省力。

優選的，所述護板與所述支撐桿通過絲杠固定連接，所述支撐桿的底部內置有螺母，所述絲杠的一端螺紋安裝于所述螺母內，所述絲杠的另一端與所述護板固定連接。

利用絲杠對固定裝置到地面的距離進行微調，使固定桿水平固定于車輪組的表面，避免傾斜，更加省力。

優選的，所述支撐桿為可伸縮支撐桿。

優選的，所述固定桿為可伸縮固定桿。

優選的，所述支撐桿和/或所述固定桿為管體，節省材料且減輕重量。

本實用新型實施例提供的技術方案可以包含以下有益效果：

本實用新型提供一種行車車輪組輔助更換裝置，包括導向裝置、支撐裝置和固定裝置，所述導向裝置和所述固定裝置分別固定于所述支撐裝置的相對的兩側，所述支撐裝置包括支撐桿，所述導向裝置包括導向桿和兩個導向輪，所述導向桿的一端固定于所述支撐桿的上部，所述兩個導向輪分別通過輪軸固定于所述導向桿的底部，所述兩個導向輪之間的距離與行車安全護欄的外徑相配合，所述固定裝置包括固定桿，所述固定桿的一端固定于所述支撐桿上，另一端可拆卸連接于車輪組的一側。本實用新型通過將兩個導向輪卡住安全護欄，起到導向的作用，通過將固定桿的一端固定于舊車輪組的表面使舊車輪組得到固定，通過移動支撐桿，使舊車輪組沿著導軌移出行車大梁外，利用安全護欄作為導向裝置的導軌，安全性更好，且操作簡單，省時省力，還可以通過該裝置將新的車輪組移進原舊車輪的位置，結構簡單，操作方便，安全有效。

附圖說明

為了更清楚的說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單介紹，顯而易見的，對于本領域技術人員而言，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型實施例提供的第一種行車車輪組輔助更換裝置的結構示意圖。

圖2為本實用新型實施例提供的第二種行車車輪組輔助更換裝置的結構示意圖。

圖3為本實用新型實施例提供的第三種行車車輪組輔助更換裝置的結構示意圖。

圖4為圖3中I的局部放大圖。

圖5為本實用新型實施例提供的行車車輪組輔助更換裝置的工作原理示意圖。

圖中所示：導向裝置1、導向桿11、輪軸12、導向輪13、支撐裝置2、支撐桿21、滑動裝置3、滑動輪31、輪軸32、護板33、固定裝置4、固定桿41、車輪組5、導軌6、安全圍欄7。

具體實施方式

為了使本技術領域的人員更好地理解本實用新型中的技術方案,下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都應當屬于本實用新型的保護范圍。

參見圖1，所示為本實用新型實施例提供的第一種行車車輪組輔助更換裝置的結構示意圖。

由圖1可知，所述行車車輪組輔助更換裝置包括導向裝置1、支撐裝置2和固定裝置4，所述導向裝置1和所述固定裝置4分別固定于所述支撐裝置2的相對的兩側，所述支撐裝置2包括支撐桿21，所述導向裝置1包括導向桿11和兩個導向輪13，所述導向桿11的一端固定于所述支撐桿21的上部，所述兩個導向輪13分別通過輪軸12固定于所述導向桿11的底部，所述兩個導向輪13之間的距離與行車安全護欄的外徑相配合，所述固定裝置4包括固定桿41，所述固定桿41的一端固定于所述支撐桿21上，另一端可拆卸連接于車輪組的一側。

本實施例中，所述固定桿41的一端固定于支撐桿21上，另一端可拆卸固定于車輪組的一側上，需要更換車輪組時，將固定桿41的一端固定連接于車輪組的一側，利用所述的行車車輪組輔助更換裝置將舊車輪組拆下，然后將固定桿41的一端從舊車輪組拆下，重新固定于需要安裝的新的車輪組的一側，利用所述的行車車輪組輔助更換裝置將新車輪組移動至原位置。

本實用新型使用時，先拆除舊車輪組5上的螺栓，然后將兩個導向輪13卡在安全護欄7上，固定桿41的一端固定于行車舊車輪組5的一側的表面，然后移動輔助更換裝置將舊車輪組5經導軌6輕輕移出行車大梁外，利用安全護欄7作為導向裝置1的導軌，更加安全可靠，車輪組移除大梁外后將固定桿41的一端從舊車輪組5拆下，經吊車裝備將車輪組5吊運至地面，再吊運新車輪組至行車大梁外，將固定桿41的一端固定連接與新車輪組的一側，使用輔助更換裝置將新的車輪組移進原位置，完成更換車輪組任務。

本實用新型的行車車輪組輔助更換裝置結構簡單，控制方便，易于操作，使用本實用新型的行車車輪組輔助更換裝置可在4小時內完成一組車輪組的更換工作，相對于現有方法節省了大約一半的時間，提高了工作效率，且安全有效。

進一步，位于所述支撐桿21的一側的導向輪13的底部固定連接輪桿14的一端，所述輪桿14的另一端固定于所述支撐桿21上。

本實施例中，所述輪桿14能夠?qū)⒖拷螚U21的導向輪13進一步固定，提高安全性。

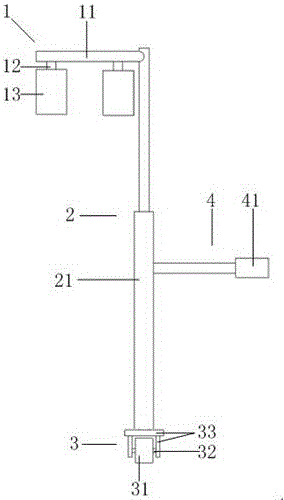

參見圖2，所示為本實用新型實施例提供的第二種行車車輪組輔助更換裝置的結構示意圖。

由圖2可知，所述裝置還包括滑動裝置3，所述滑動裝置3包括滑動輪31和護板33，所述滑動輪31通過輪軸32固定于兩個所述護板33之間，所述護板33固定于所述支撐桿21的底部。

本實施例中，所述護板33為三塊，分別位于滑動輪31的上方和左右兩側，左右兩側的護板33分別與頂部的護板33固定連接，固定于滑動輪31上方的護板33與支撐桿21的底部固定連接，滑動輪31通過輪軸32與左右兩側的護板33連接。

本實用新型在支撐桿21的底部設置滑動裝置3，通過滑動輪31的轉動來帶動支撐桿21移動，從而帶動固定于固定桿41的一端的車輪組運動，與人工帶動支撐桿21相比，減少了操作人員的勞動強度，提高了工作效率。

參見圖3，所示為本實用新型實施例提供的第三種行車車輪組輔助更換裝置的結構示意圖。

由圖3可知，所述護板33與所述支撐桿21通過絲杠23固定連接，如圖4所示，所述支撐桿21的底部內置有螺母22，所述絲杠23的一端螺紋安裝于所述螺母22內，所述絲杠23的另一端與所述護板33固定連接。

本實施例中，所述絲杠23能夠在支撐桿21內的螺母22之間旋進或旋出，從而增加或者減少固定桿41到地面的距離，使固定桿41的一端與車輪組固定后仍然處于水平狀態，通過絲杠23對固定裝置4到地面的距離進行微調，避免了因固定桿41產生傾斜而使車輪組從導軌脫離的情況發生，省力的同時提高安全性。

進一步，所述支撐桿21為可伸縮支撐桿，所述固定桿41為可伸縮固定桿。所述支撐桿21設置為伸縮桿，可以調整導向裝置1到地面的距離，以適應安全圍欄7和車輪組5的高度，所述固定桿41設置為伸縮桿，可以調整車輪組5到支撐桿21的長度，以適應不同的長度。

更進一步，所述支撐桿21和/或所述固定桿41為管體，本實施例中，所述支撐桿21和固定桿41均設置為管體，節省材料的同時減輕重量。

參見圖5，所示為本實用新型實施例提供的行車車輪組輔助更換裝置的工作原理示意圖。

如圖5所示，本實用新型提供的行車車輪組輔助更換裝置使用時，先拆除舊車輪組5上的螺栓，然后將兩個導向輪13卡在安全護欄7上，固定桿41的一端固定于行車舊車輪組5的一側的表面，過程中可以調節固定桿41和支撐桿21的長度，以適應實際操作需要，然后推動支撐桿21，支撐桿21在運動，將舊車輪組5經導軌6輕輕移出行車大梁外，然后將固定桿41的一端從舊車輪組5拆下，經吊車裝備將車輪組5吊運至地面，再吊運新車輪組至行車大梁外，將固定桿41的一端固定連接與新車輪組的一側，然后反相推動支撐桿21，使支撐桿21在滑動輪31的帶動下向與之前相反的方向移動，將新的車輪組移進原位置，完成更換車輪組任務。

當然，上述說明也并不僅限于上述舉例，本實用新型未經描述的技術特征可以通過或采用現有技術實現，在此不再贅述；以上實施例及附圖僅用于說明本實用新型的技術方案并非是對本實用新型的限制，參照優選的實施方式對本實用新型進行了詳細說明，本領域的普通技術人員應當理解，本技術領域的普通技術人員在本實用新型的實質范圍內所做出的變化、改型、添加或替換都不脫離本實用新型的宗旨，也應屬于本實用新型的權利要求保護范圍。
