本實用新型涉及一種水果切削器具，特別涉及一種具有果核的球形水果切瓣裝置。

背景技術：

目前，在一些酒店餐飲業方面，果盤是主餐之后必不可少的餐飲之一，但據調查，果盤中的水果，特別是球形水果，普遍采用一般的水果刀，一瓣、一瓣，進行切瓣拼盤，比較費工、費力，而且瓣塊大小不均，有時，不小心還會使手指受傷，存在不安全因素，此外，也有一些簡易的水果切瓣器，其使用時，如果在誤操作情況下，且切瓣刀片可能發生折斷飛離的狀況，嚴重危及使用者的安全。

技術實現要素：

本實用新型所要解決的技術問題是提供一種具有果核的球形水果切瓣裝置，有效的解決了現有技術的缺陷。

本實用新型解決上述技術問題的技術方案如下：一種具有果核的球形水果切瓣裝置，包括定位筒、切瓣防護筒和切瓣器，上述定位筒為上端開口的圓筒結構，且其底壁的中部設有定位頭，上述定位筒具有外筒壁和內筒壁，上述外筒壁和內筒壁同軸設置，且其之間形成環狀的插槽，上述切瓣防護筒為下端開口的圓筒結構，上述切瓣器豎直設置，且其上端固定在切瓣防護筒內封閉端中部，下端延伸至與上述切瓣防護筒開口端齊平的位置處，上述切瓣防護筒下端插接在上述插槽內，并可沿插槽上下移動。

本實用新型的有益效果是：結構簡單，使用方便，利于對水果進行切瓣，使用較為安全。

在上述技術方案的基礎上，本實用新型還可以做如下改進。

進一步，上述定位頭為豎直設置的圓錐形結構，且其錐尖端向上設置。

采用上述進一步方案的有益效果是便于對水果進行插入定位，使用較為方便。

進一步，上述切瓣器包括果核分離筒和若干切刀，上述果核分離筒豎直設置，且其上端固定在防護套筒內封閉端中部，其下端延伸至與上述切瓣防護筒開口端齊平的位置處，若干切刀均豎直設置，并呈圓周分布的均勻設置在上述果核分離筒外壁上，且上述切刀的下端均延伸至與上述果核分離筒下端齊平的位置處，上述果核分離筒的內徑大于上述定位頭的底面直徑。

采用上述進一步方案的有益效果是切瓣器結構簡單，安裝牢固，與定位頭配合比較合理，使用較為方便。

進一步，上述切瓣防護筒封閉端對應上述果核分離筒的位置處開有貫穿其的圓形缺口。

采用上述進一步方案的有益效果是便于通過該圓形缺口取出分離的果核。

進一步，上述定位筒頂部邊緣處對稱設有兩個握力手把。

采用上述進一步方案的有益效果是便于對定位筒施加外力，完成對水果的切瓣。

進一步，上述握力手把水平設置。

采用上述進一步方案的有益效果是設計合理，便于施力。

進一步，上述握力手把上具有手持缺口。

采用上述進一步方案的有益效果是便于使用者握持。

附圖說明

圖1為本實用新型的具有果核的球形水果切瓣裝置的剖面結構示意圖；

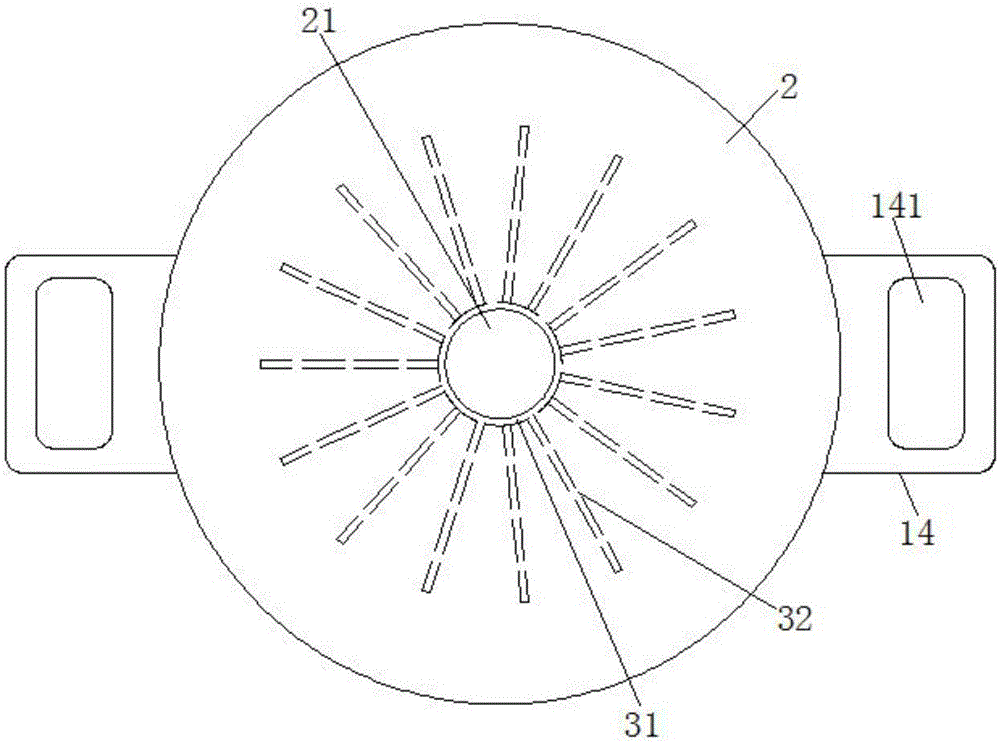

圖2為本實用新型的具有果核的球形水果切瓣裝置中切瓣防護筒與切瓣器的俯視結構示意圖。

附圖中，各標號所代表的部件列表如下：

1、定位筒，2、切瓣防護筒，3、切瓣器，11、外筒壁，12、內筒壁，13、定位頭，14、握力手把，21、圓形缺口，31、果核分離筒，32、切刀，141、手持缺口。

具體實施方式

以下結合附圖對本實用新型的原理和特征進行描述，所舉實例只用于解釋本實用新型，并非用于限定本實用新型的范圍。

實施例：如圖1和2所示，本實施例的具有果核的球形水果切瓣裝置包括定位筒1、切瓣防護筒2和切瓣器3，上述定位筒1為上端開口的圓筒結構，且其底壁的中部設有定位頭13，上述定位筒1具有外筒壁11和內筒壁12，上述外筒壁11和內筒壁12同軸設置，且其之間形成環狀的插槽，上述切瓣防護筒2為下端開口的圓筒結構，上述切瓣器3豎直設置，且其上端固定在切瓣防護筒2內封閉端中部，下端延伸至與上述切瓣防護筒2開口端齊平的位置處，上述切瓣防護筒2下端插接在上述插槽內，并可沿插槽上下移動。

使用過程中，先將切瓣防護筒2和定位筒1分離，將水果放入定位筒1內，并將水果底部的中部對應果核處插在定位頭13上，下一步，將切瓣防護筒2開口端插入插槽內，施加外力向下按壓切瓣防護筒2，使得切瓣器3同步向下移動接觸水果并將水果進行切瓣，切瓣完成后，打開切瓣防護筒2即可。

優選的，上述定位頭13為豎直設置的圓錐形結構，且其錐尖端向上設置，利于水果的定位。

上述切瓣器3包括果核分離筒31和若干切刀32，上述果核分離筒31豎直設置，且其上端固定在防護套筒2內封閉端中部，其下端延伸至與上述切瓣防護筒2開口端齊平的位置處，若干切刀32均豎直設置，并呈圓周分布的均勻設置在上述果核分離筒31外壁上，且上述切刀32的下端均延伸至與上述果核分離筒31下端齊平的位置處，上述果核分離筒31的內徑大于上述定位頭13的底面直徑，切瓣器3整體向下移動對水果進行切瓣時，切刀32將水果進行均勻切瓣，同步，果核分離筒31將果核納入其內部，隨著切瓣器3向下移動切割過程，果核將與果肉部分完全分離并納入果核分離器31中。

優選的，上述切瓣防護筒2封閉端對應上述果核分離筒31的位置處開有貫穿其的圓形缺口21，待水果切瓣完畢后，果核部分會殘留在果核分離筒31中，因果核分離筒31上端與切瓣防護筒2封閉端固定封閉，故，其只有下端開口，果核將很難從果核分離筒31中取出，因此，在具有圓形缺口21后，通過棍狀物可由圓形缺口21處將果核從果核分離器31下端開口處推出。

優選的，上述定位筒1頂部邊緣處對稱設有兩個握力手把14，通過握力手把14可將切瓣防護筒2在插槽內向下按壓或向上提起，使用比較方便。

優選的，上述握力手把14水平設置，便于施力。

優選的，上述握力手把14上具有手持缺口141，便于使用者握持。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
