本實用新型涉及衛生用品生產設備技術領域，具體涉及一種新型自鎖式后封門。

背景技術：

目前國內相關的設備中，后封門用于保護一次性衛生用品生產設備中的電氣零件，但其存在不少缺點，主要體現在門體整體通常較為笨重，在需要打開時較為不便，并且在打開時沒有合理、簡便的上翻定位，不利于實際生產過程中的應用，使用成本較高。

技術實現要素：

因此，針對上述問題，本實用新型提供一種結構簡單、便于使用的新型自鎖式后封門。

為達到上述目的，本實用新型是通過以下技術方案實現的：

一種新型自鎖式后封門，包括機架以及通過合頁可轉動地連接在機架上的后封門，所述后封門在關閉時與機架之間形成一封閉區域為電氣零件放置區，所述電氣零件放置區內可轉動地安裝有第一連接桿，所述后封門上設置有支撐座，所述支撐座上可轉動地安裝有第二連接桿，所述第一連接桿或所述第二連接桿的自由端的下部設有凸塊，所述第一連接桿與第二連接桿的自由端通過銷軸連接，第一連接桿可與第二連接桿的凸塊抵靠或者第二連接桿可與第一連接桿的凸塊抵靠以支撐后封門處于開啟狀態。

優選的，所述凸塊設于所述第二連接桿的自由端，所述第二連接桿為“J”字型。

優選的，所述凸塊設于所述第二連接桿的自由端，所述第二連接桿中部彎折，所述第一連接桿的自由端連接在所述第二連接桿的彎折處。

優選的，所述凸塊可滑動并固定地設置在所述第二連接桿上。

優選的，所述凸塊為半圓球狀。

通過采用前述技術方案，本實用新型的有益效果是：本實用新型通過在后封門內設置第一連接桿以及第二連接桿，在后封門往上開啟時，能夠依靠兩連接桿的結構實現對后封門的上翻定位，便于實際生產中的應用，并且結構簡單，無須利用額外的動力源提供能量，節省資源，生產成本低，提高生產效率。

附圖說明

圖1為本實用新型實施例結構示意圖；

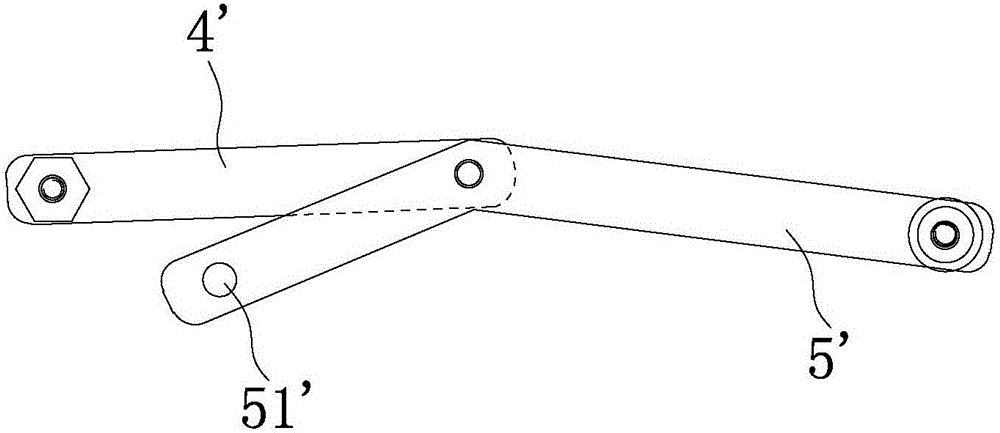

圖2為本實用新型實施例另一種第二連接桿的結構示意圖。

具體實施方式

以下將結合具體實施例來詳細說明本實用新型的實施方式，借此對本實用新型如何應用技術手段來解決技術問題，并達成技術效果的實現過程能充分理解并據以實施。

實施例

參考圖1，一種新型自鎖式后封門，包括機架1以及通過合頁可轉動地連接在機架上的后封門2，所述后封門2在關閉時與機架1之間形成一封閉區域為電氣零件放置區3，所述電氣零件放置區3內可轉動地安裝有第一連接桿4，所述后封門上設置有支撐座21，所述支撐座21上可轉動地安裝有第二連接桿5，所述第二連接桿5的自由端的下部設有凸塊51，所述第一連接桿4與第二連接桿5的自由端通過銷軸連接。

具體的，所述第二連接桿5為“J”字型，所述凸塊51設置在所述第二連接桿5“J”字型弧形端的端部。

本實施例在應用中，當后封門2向上開啟時，所述第一連接桿4與所述第二連接桿5之間的角度慢慢張開，直至后封門2完全打開，此時后封門2由于重力作用，力作用在兩個連接桿上，直至第一連接桿4與所述凸塊51接觸，進而固定，從而實現后封門2達到自鎖狀態；而需要將后封門2關閉時，只需將所述第一連接桿4或所述第二連接桿5向下拉動，使連接兩者的銷軸向下運動，便可輕易的將后封門2關閉。

本實用新型所設置的第二連接桿5存在其他結構亦能達到所需要的技術效果，具體參考圖2，所述凸塊51’設于所述第二連接桿5’的自由端，所述第二連接桿5’中部彎折，所述第一連接桿4’的自由端連接在所述第二連接桿5’的彎折處。并且，所述凸塊51’為半圓球狀，所述凸塊51’可滑動并固定的設置在所述第二連接桿5’上。這種結構在實際生產中更利于制作，并且凸塊51’設置為可滑動，進而可實現后封門開啟后固定的角度為可調節式，更提高了使用的便利性。

盡管結合優選實施方案具體展示和介紹了本實用新型，但所屬領域的技術人員應該明白，在不脫離所附權利要求書所限定的本實用新型的精神和范圍內，在形式上和細節上可以對本實用新型做出各種變化，均為本實用新型的保護范圍。
