本實用新型涉及管材切割裝置技術領域，特別屬于一種大口徑管材旋轉切割裝置。

背景技術：

大口徑PE管材或其他塑料、橡膠材質的管材是日常生產生活中常用的，因為一些管材口徑大，在使用和進行測試時不容易切割，用現在慣有的方式對管材進行切割，不容易操作，而且容易切割偏。一些專用的切割機則造價太高，而且不便移動，影響切割效率。

技術實現要素：

本實用新型的目的即在于提供一種大口徑管材旋轉切割裝置，以達到切割效果好、效率高和便于移動的目的。

本實用新型提供的大口徑管材旋轉切割裝置，包括固定旋轉機構、切割部件和輔助支架，其特征在于，所述的固定旋轉機構有架體和限位桿，所述的架體上設有一對相對應的支撐桿，支撐桿上安裝有限位桿，兩限位桿對應，越向上開口越大，所述的限位桿上安裝有旋轉輪，在其中一根限位桿底端設有動力旋轉輪，動力旋轉輪通過齒輪連接低速電機；限位桿的上方設有鎖桿，所述的鎖桿兩端分別連接兩限位桿的頂端，其中一端為軸連接，所述鎖桿上設有調節桿，調節桿底端安裝有壓緊件，壓緊件兩端安裝有旋轉輪；所述的切割部件由軸連接在支撐桿上的切割機架，以及安裝在切割支架上的切割電機和安裝在切割電機上的切割鋸片構成。

所述的輔助支架為兩根交叉的桿，底部通過橫桿固定，交叉位置以上設有旋轉輪。

所述的架體底部設有萬向輪。

所述的調節桿上端設有調節手柄。

本實用新型提供的大口徑管材旋轉切割裝置，通過架體和限位桿支撐管材并進行位置限定，然后通過鎖桿和壓緊件將管材固定，因為與管材接觸的是旋轉輪，所以管材在位置固定的情況下是可以旋轉的，啟動低速電機帶動動力旋轉輪，動力旋轉輪就可以帶動管材旋轉；在管材旋轉過程中，啟動切割電機，向上拉動切割機架，切割鋸片接觸管材并開始切割，將轉動的管材逐步切割完成。鎖桿上設設有的壓緊件可以將口徑大小不同固定住；使用輔助支架支撐起管材的另一端，有利于管材的旋轉穩定；支架底部設有萬向輪能夠方便本實用新型的移動；調節桿上的調節手柄，能夠便于調節。綜上所述，本實用新型具有切割效果好、效率高和便于移動的積極效果。

附圖說明

附圖部分公開了本實用新型具體實施例，其中，

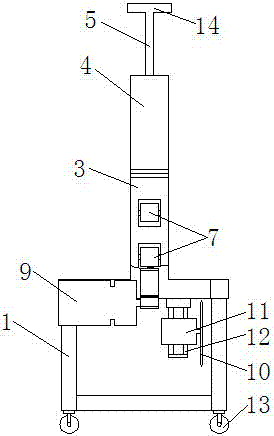

圖1，本實用新型結構示意圖；

圖2，本實用新型左視結構示意圖；

圖3，本實用新型架體結構示意圖；

圖4，本實用新型輔助支架結構示意圖。

具體實施方式

如圖所示，本實用新型提供的大口徑管材旋轉切割裝置，包括固定旋轉機構、切割部件和輔助支架15，所述的固定旋轉機構有架體1和限位桿3，所述的架體上設有一對相對應的支撐桿2，支撐桿上安裝有限位桿，兩限位桿對應，越向上開口越大，所述的限位桿上安裝有旋轉輪7，在其中一根限位桿底端設有動力旋轉輪8，動力旋轉輪通過齒輪連接低速電機9；通過架體和限位桿支撐管材并進行位置限定，然后通過鎖桿和壓緊件將管材固定，因為與管材接觸的是旋轉輪，所以管材在位置固定的情況下是可以旋轉的，啟動低速電機帶動動力旋轉輪，動力旋轉輪就可以帶動管材旋轉。

限位桿的上方設有鎖桿4，所述的鎖桿兩端分別連接兩限位桿的頂端，其中一端為軸連接，所述鎖桿上設有調節桿5，調節桿底端安裝有壓緊件6，壓緊件兩端安裝有旋轉輪，可以將口徑大小不同固定住。所述的切割部件由軸連接在支撐桿上的切割機架12，以及安裝在切割支架上的切割電機11和安裝在切割電機上的切割鋸片10構成。在管材旋轉過程中，啟動切割電機，向上拉動切割機架，切割鋸片接觸管材并開始切割，將轉動的管材逐步切割完成。

所述的輔助支架為兩根交叉的桿，底部通過橫桿固定，交叉位置以上設有旋轉輪；使用輔助支架支撐起管材的另一端，有利于管材的旋轉穩定。所述的架體底部設有萬向輪13，能夠方便本實用新型的移動。所述的調節桿上端設有調節手柄14，能夠便于調節。

所述的低速電機采用無極變速控制器，針對壁厚不同的管材，使用不同的轉速，以避免效率太低或鋸片磨損超負荷運轉。低速電機的電源連接和采用無極變速器控制，以及切割電機的電源連接方式，是本領域技術人員能夠做到的，故不復述。
