本發明涉及吊索具存放，具體為一種吊索具存放工裝。

背景技術：

1、吊索具存放工裝是一種專門用于存放吊索具的設備或者工具，它旨在確保吊索具的存放期間的安全性和完整性。吊索具存放工裝的設計和制作需要考慮吊索具的類型、規格、使用頻率以及存放環境等因素，以確保吊索具能夠有序、安全地存放，并且便于管理和使用。

2、現有的吊索具存放工裝大多為手工焊接的架子，一般情況下存放吊索具都是工人直接將吊索具直接放到手工焊接的架子上，這樣存放在被工人頻繁拿取后會顯得特別混亂，不利于工人對吊索具的二次存放和拿取；其次，手工焊接的架子大多為一體焊接成型的，這就意味著當現場的吊索具過長或者過短時，因?yàn)楝F(xiàn)有的吊索具存放工裝是焊接的，高度尺寸是固定的，這就使得當?shù)跛骶哌^長或者過短時需要重新焊接對應的架子，這無疑增加了工廠的儲物成本；最后現有的吊索具存放工裝是焊接組成的，這就意味著現有的吊索具存放工裝無法讓工人推著自由靈活移動，工人拿取吊索具需要來回奔走，這增加了工人的勞動強度。

技術實現思路

1、（一）?解決的技術問題

2、針對現有技術的不足，本發明提供了一種吊索具存放工裝，具備裝置能夠?qū)⒌跛骶叩跗鸩⑦M(jìn)行捆綁束縛，從而將吊索具進行分類整理方便拿取和存放、裝置能夠自由調節裝置整體高度，以此來滿足不同長度的吊索具存放的需求，不再需要購買多種類型的吊索具存放工裝，減少了公司的儲存成本和裝置能夠自由移動，能夠方便工人將裝置整體移動到工作地點從而在工人需要拿取吊索具時不再需要來回奔走，在一定程度上減少了工人的勞動強度，減少工人體力消耗，增加工人工作效率等優點，解決了現有的吊索具存放工裝是為手工焊接架子，無法對吊索具進行束縛無法實現分類存放，不方便工人后續的存放和拿取、現有的吊索具存放工裝無法自由調節高度，無法滿足不同長度的吊索具存放的需求，需要購買多種類型吊索具存放工裝滿足存放，增加公司存放成本和現有的吊索具存放工裝無法自由移動，工人拿取吊索具需要來回奔走，這在一定程度上增加了工人的勞動強度，增加了工人體力消耗，降低工作效率的問題。

3、（二）技術方案

4、為實現上述吊索具存放目的，本發明提供如下技術方案：一種吊索具存放工裝，包括滑槽板，所述滑槽板的頂部從左至右依次開設有第一螺紋孔和第一滑槽，所述第一螺紋孔的內壁螺紋連接有第一螺栓，所述第一螺紋孔通過第一螺栓螺紋連接有伸縮柱模組，所述第一滑槽的內壁滑接有吊索懸掛模組，所述伸縮柱模組的底部固定連接有豎向骨架，所述豎向骨架的底部設有滑輪模組，所述豎向骨架的內側固定連接有橫向伸縮骨架，所述豎向骨架的兩側設有液壓模組。

5、優選地，所述伸縮柱模組包括第一立柱，所述第一立柱的正面固定連接有轉桿基座，所述轉桿基座的內壁設有第一轉桿，所述第一轉桿的一端固定連接有插桿板，所述插桿板的背面從上之下依次設有彈簧和插桿，所述第一立柱的正面開設有第一孔洞。

6、優選地，所述第一孔洞通過插桿插接有第二立柱，所述第二立柱的正面開設有第二孔洞，所述第二孔洞和插桿之間相互適配，所述第一立柱的頂部開設有第三孔洞，所述第三孔洞和第二立柱之間相互適配。

7、優選地，所述吊索懸掛模組包括第一橫向板，所述第一橫向板的底部固定連接有第一豎向板，所述第一豎向板的底部固定連接有第二橫向板，所述第一橫向板的頂部開設有第二螺紋孔，所述第二螺紋孔的內壁螺紋連接有第二螺栓，所述第二螺紋孔通過第二螺栓螺紋連接有滑槽板。

8、優選地，所述第二橫向板的底部從左至右依次固定連接有掛鉤和第二豎向板，所述第二豎向板的正面和背面均開設有第三螺紋孔，所述第三螺紋孔的內壁螺紋連接有第三螺栓，所述第三螺紋孔通過第三螺栓螺紋連接有卡板，所述卡板的左側從左至右依次設有彈力綁帶和轉桿器，所述彈力綁帶從左至右依次設有第一魔術貼和第二魔術貼。

9、優選地，所述滑輪模組包括滑輪座，所述滑輪座的頂部設有立桿，所述立桿的頂部固定連接有豎向骨架，所述滑輪座的兩側設有第四孔洞，所述第四孔洞的內壁插接有第二轉桿，所述滑輪座通過第二轉桿設有滑動輪。

10、優選地，所述橫向伸縮骨架包括橫向伸縮座，所述橫向伸縮座的正面和背面分別開設有第五孔洞和第六孔洞，所述第五孔洞的內壁插接有第三橫向板，所述第三橫向板的一側固定連接有第一螺紋柱，所述第一螺紋柱的表面螺紋連接有第一螺紋緊固環。

11、優選地，所述橫向伸縮座的側面開設有第二滑槽，所述第二滑槽和第一螺紋柱之間相互適配，所述第六孔洞的內壁插接有第四橫向板，所述第四橫向板的一側固定連接有第二螺紋柱，所述第二螺紋柱的表面螺紋連接有第二螺紋緊固環，所述第二滑槽和第二螺紋柱之間相互適配。

12、優選地，所述液壓模組包括連接板，所述連接板的頂部開設有第四螺紋孔，所述第四螺紋孔的內壁螺紋連接有第三螺紋柱。

13、優選地，所述第三螺紋柱的頂端固定連接有轉把，所述第三螺紋柱的底部固定連接有支撐腳。

14、（三）有益效果

15、與現有技術相比，本發明提供了一種吊索具存放工裝，具備以下有益效果：

16、1、該吊索具存放工裝，通過設有吊索懸掛模組，通過吊索懸掛模組中的掛鉤、第二豎向板、卡板、彈力綁帶、轉桿器、第一魔術貼和第二魔術貼的組裝，可以讓工人將暫時不需要用的吊索具掛在掛鉤上，然后利用彈力綁帶對掛鉤上的吊索具進行束縛，使得吊索具不再混亂，這在一定程度上規范了吊索具的存放，也方便了后期工人拿取吊索具。

17、2、該吊索具存放工裝，通過設有伸縮柱模組，通過伸縮柱模組的使用，使得該裝置可以自由調節高度，在需要的時候可以按照吊索具的長度來通過伸縮柱模組將裝置整體進行垂直運動，從而使得裝置始終保持一個對吊索具長度適配的高度，這能夠滿足多種吊索具的存放需求，同時，因?yàn)樵撗b置可以自由調節高度，所以適配了多種吊索具，這也就意味著公司不再需要去?購買或者焊接多種類型的架子作為吊索具存放工裝，所以這也在一定程度上減少了公司的儲存成本。

18、3、該吊索具存放工裝，通過設有滑輪模組，通過滑輪模組使得該裝置整體可以被工人移動到指定地點，這也就意味著工人在需要拿取或者存放吊索具時，不再需要來回奔走，從而消耗更多的體力，這極大程度上減少了工人的勞動強度，減少工人的體力消耗，也在一定程度上增加工人的工作效率。

技術特征：

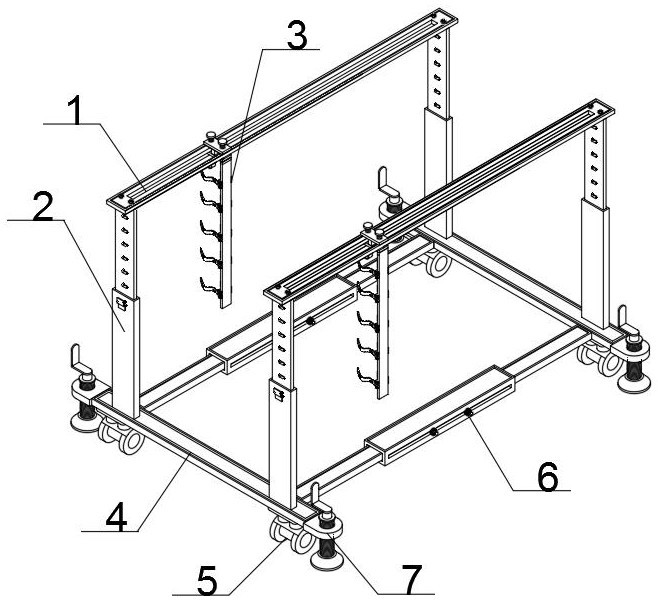

1.一種吊索具存放工裝，包括滑槽板（1），其特征在于：所述滑槽板（1）的頂部從左至右依次開設有第一螺紋孔和第一滑槽，所述第一螺紋孔的內壁螺紋連接有第一螺栓，所述第一螺紋孔通過第一螺栓螺紋連接有伸縮柱模組（2），所述第一滑槽的內壁滑接有吊索懸掛模組（3），所述伸縮柱模組（2）的底部固定連接有豎向骨架（4），所述豎向骨架（4）的底部設有滑輪模組（5），所述豎向骨架（4）的內側固定連接有橫向伸縮骨架（6），所述豎向骨架（4）的兩側設有液壓模組（7）。

2.根據權利要求1所述的一種吊索具存放工裝，其特征在于：所述伸縮柱模組（2）包括第一立柱（201），所述第一立柱（201）的正面固定連接有轉桿基座（202），所述轉桿基座（202）的內壁設有第一轉桿（203），所述第一轉桿（203）的一端固定連接有插桿板（204），所述插桿板（204）的背面從上之下依次設有彈簧（205）和插桿（206），所述第一立柱（201）的正面開設有第一孔洞。

3.根據權利要求2所述的一種吊索具存放工裝，其特征在于：所述第一孔洞通過插桿（206）插接有第二立柱（207），所述第二立柱（207）的正面開設有第二孔洞，所述第二孔洞和插桿（206）之間相互適配，所述第一立柱（201）的頂部開設有第三孔洞，所述第三孔洞和第二立柱（207）之間相互適配。

4.根據權利要求1所述的一種吊索具存放工裝，其特征在于：所述吊索懸掛模組（3）包括第一橫向板（301），所述第一橫向板（301）的底部固定連接有第一豎向板（302），所述第一豎向板（302）的底部固定連接有第二橫向板（303），所述第一橫向板（301）的頂部開設有第二螺紋孔，所述第二螺紋孔的內壁螺紋連接有第二螺栓，所述第二螺紋孔通過第二螺栓螺紋連接有滑槽板（1）。

5.根據權利要求4所述的一種吊索具存放工裝，其特征在于：所述第二橫向板（303）的底部從左至右依次固定連接有掛鉤（304）和第二豎向板（305），所述第二豎向板（305）的正面和背面均開設有第三螺紋孔，所述第三螺紋孔的內壁螺紋連接有第三螺栓，所述第三螺紋孔通過第三螺栓螺紋連接有卡板（306），所述卡板（306）的左側從左至右依次設有彈力綁帶（307）和轉桿器（308），所述彈力綁帶從左至右依次設有第一魔術貼（309）和第二魔術貼（310）。

6.根據權利要求1所述的一種吊索具存放工裝，其特征在于：所述滑輪模組（5）包括滑輪座（501），所述滑輪座（501）的頂部設有立桿（502），所述立桿（502）的頂部固定連接有豎向骨架（4），所述滑輪座（501）的兩側設有第四孔洞，所述第四孔洞的內壁插接有第二轉桿（503），所述滑輪座（501）通過第二轉桿（503）設有滑動輪（504）。

7.根據權利要求1所述的一種吊索具存放工裝，其特征在于：所述橫向伸縮骨架（6）包括橫向伸縮座（601），所述橫向伸縮座（601）的正面和背面分別開設有第五孔洞和第六孔洞，所述第五孔洞的內壁插接有第三橫向板（602），所述第三橫向板（602）的一側固定連接有第一螺紋柱（603），所述第一螺紋柱（603）的表面螺紋連接有第一螺紋緊固環（604）。

8.根據權利要求7所述的一種吊索具存放工裝，其特征在于：所述橫向伸縮座（601）的側面開設有第二滑槽，所述第二滑槽和第一螺紋柱（603）之間相互適配，所述第六孔洞的內壁插接有第四橫向板（605），所述第四橫向板（605）的一側固定連接有第二螺紋柱（606），所述第二螺紋柱（606）的表面螺紋連接有第二螺紋緊固環（607），所述第二滑槽和第二螺紋柱（606）之間相互適配。

9.根據權利要求1所述的一種吊索具存放工裝，其特征在于：所述液壓模組（7）包括連接板（701），所述連接板（701）的頂部開設有第四螺紋孔，所述第四螺紋孔的內壁螺紋連接有第三螺紋柱（702）。

10.根據權利要求9所述的一種吊索具存放工裝，其特征在于：所述第三螺紋柱（702）的頂端固定連接有轉把（703），所述第三螺紋柱（702）的底部固定連接有支撐腳（704）。

技術總結
本發明涉及吊索具存放技術領域，且公開了一種吊索具存放工裝，包括滑槽板、伸縮柱模組和吊索懸掛模組，所述滑槽板的頂部從左至右依次開設有第一螺紋孔和第一滑槽，所述第一螺紋孔的內壁螺紋連接有第一螺栓，所述第一螺紋孔通過第一螺栓螺紋連接有伸縮柱模組，所述第一滑槽的內壁滑接有吊索懸掛模組。該吊索具存放工裝，通過設有吊索懸掛模組，通過吊索懸掛模組中的掛鉤、第二豎向板、卡板、彈力綁帶、轉桿器、第一魔術貼和第二魔術貼的組裝，可以讓工人將暫時不需要用的吊索具掛在掛鉤上，然后利用彈力綁帶對掛鉤上的吊索具進行束縛，使得吊索具不再混亂，這在一定程度上規范了吊索具的存放，也方便了后期工人拿取吊索具。

技術研發人員：王惠達,趙云峰
受保護的技術使用者：中船澄西船舶修造有限公司
技術研發日：
技術公布日：2025/3/20
