本發明屬于血壓計生產，尤其涉及一種低功耗電子血壓計用液晶顯示器件研發及生產。

背景技術：

1、液晶顯示屏(lcd)是一種平面顯示器，通過電流刺激液晶分子來產生圖像，它由兩片極化材料組成，中間填充液晶材料，當電流通過時，液晶分子會重新排列，從而改變光線的透射率，實現圖像的顯示，液晶顯示屏具有低功耗、體積小、輻射低的優點，廣泛應用于電視機和計算機的屏幕顯示中，在電子血壓計生產過程中需要將液晶顯示屏夾持后壓裝到血壓計殼體中，但由于液晶顯示屏較薄，故常出現夾壞顯示屏的情況，現提出一種能夠避免顯示屏損壞的結構。

技術實現思路

1、針對現有技術的不足，本發明提供了一種低功耗電子血壓計用液晶顯示器件研發及生產，解決了上述問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種低功耗電子血壓計用液晶顯示器件研發及生產，包括機架，還包括：定位組件，用于吸附液晶顯示屏；所述定位組件，包括風箱、導管、管筒、齒輪、封筒以及網板，所述風箱底部固定連接有多個管筒，多個所述導管的一端與管筒固定連接，多個所述導管的另一端與風箱固定連接，所述管筒中固定連接有網板，所述封筒與管筒轉動連接，所述封筒的凹槽與網板上的網孔對齊，所述齒輪固定連接在封筒上，所述齒輪與齒條嚙合連接。

3、在上述技術方案的基礎上，本發明還提供以下可選技術方案：

4、進一步的技術方案：所述齒條兩側固定連接有連接桿，所述連接桿固定連接在機架上，所述風箱上固定連接有滑筒，所述滑筒螺紋連接在絲桿上，所述絲桿與機架轉動連接，所述機架與壓裝組件連接。

5、進一步的技術方案：所述風箱的兩側分別與滑桿滑動連接，所述滑桿與機架固定連接，所述絲桿的一端與電機的輸出軸固定連接，所述電機與機架固定連接。

6、進一步的技術方案：所述壓裝組件，包括軸、凸輪、轉盤以及底板，兩個所述軸對稱轉動連接在機架內，所述凸輪固定連接在軸上，所述凸輪可在其轉動過程中推動轉盤，兩個所述轉盤轉動連接在底板底部。

7、進一步的技術方案：所述底板兩側對稱固定連接有連接耳，所述連接耳滑動連接在導桿上，所述導桿上套設有彈簧，所述彈簧的的一端與連接耳固定連接，所述彈簧的另一端與機架固定連接。

8、進一步的技術方案：任一所述軸上固定連接有帶輪a，所述帶輪a上傳動連接有皮帶，所述皮帶的另一端與帶輪b傳動連接，所述帶輪b固定連接在絲桿上，兩個所述上分別固定連接有，兩個所述相互配合與傳動連接。

9、進一步的技術方案：所述上料組件，包括卷筒、運帶、管套以及卷筒，所述卷筒對稱轉動連接在機架內，兩個所述卷筒相互配合與運帶傳動連接，所述運帶用于運輸血壓計殼，所述運帶兩側對稱設有多個管套，所述管套固定連接在機架上，多個所述管套上分別轉動連接有導向筒。

10、有益效果

11、本發明提供了一種低功耗電子血壓計用液晶顯示器件研發及生產，與現有技術相比具備以下有益效果：

12、1、啟動風箱使其內風機開始轉動，從而通過負壓氣流產生吸力，此時由于封筒在初始狀態下其上凹槽與網板上的通孔正對，故此時網板以及封筒形成的風道處于暢通狀態，故此時能夠將封筒下方的液晶顯示屏吸附至與封筒緊貼，同時管筒側壁的泄壓通孔，能夠避免風箱產生的吸力過大導致顯示屏損壞，此時使用者開始啟動電機，從而使電機帶動其輸出軸上固定連接的絲桿開始轉動，此時絲桿上螺紋連接的滑筒開始帶動與其固定連接的風箱，使風箱開始沿與其滑動連接的滑桿進行線性運動，從而開始運輸固定在封筒上的液晶顯示屏，并將液晶顯示屏移動至血壓計殼體上方，當血壓計殼體被推動粘接在液晶顯示屏上后，此時風箱則開始帶動其整體滑動，從而將其帶離出底板區域，同時風箱繼續向前滑動，當封筒上固定連接的齒輪運動至齒條上時，齒輪開始在與其嚙合連接的齒條上滾動，從而使齒輪帶動與其固定連接的封筒開始同步轉動，在封筒轉動的過程中其上凹槽開始與網板上的通孔分離錯位，從而使封筒開始封堵管筒，此時封筒以及網板形成的風道開始閉合，則使吸附在封筒上的殼體及顯示屏開始下落至機架上的凹槽中，以便于使用者將其取出；

13、2、當絲桿開始轉動時，其上固定連接的帶輪b同步轉動，并帶動其上傳動連接的皮帶同步轉動，此時帶輪a在與其傳動連接的皮帶的配合下開始與帶輪b同步轉動，并使帶輪a軸心處固定連接的軸開始轉動，同時軸上固定連接的帶輪開始轉動，并在與其傳動連接的皮帶a的配合下開始同步轉動，故此時兩個軸開始帶動其上固定連接的凸輪同步勻速轉動，此時凸輪在其轉動過程中開始逐漸與轉盤接觸，并通過轉盤開始推動底板，同時凸輪在與轉盤接觸的過程中能夠通過轉盤轉動減小其接觸產生的摩擦力，此時底板兩側固定連接的連接耳開始沿其與導桿連接處向上滑動，并開始拉伸與其固定連接的彈簧，使彈簧處于形變拉伸狀態，以便于凸輪停止支撐轉盤使，能夠使彈簧快速回彈復位，并帶動底板同步滑動，故此時在風箱帶動液晶顯示屏滑動的過程中，底板開始推動血壓計殼體向上滑動，當顯示屏運動至底板上方時，凸輪同步與轉盤的中軸線對齊，從而推動殼體與顯示屏壓裝粘接在一起，隨后風箱則開始帶動殼體與顯示屏整體運動；隨后絲桿繼續轉動，從而使軸帶動其上固定連接的凸輪同步轉動，此時凸輪開始逐漸與轉盤分離，故此時底板開始勻速向下滑動復位，隨后使用者啟動卷筒連接的電機，從而使卷筒開始轉動，并在兩個卷筒的配合下使運帶開始勻速轉動，從而使運帶上放置的血壓計殼體開始向前推送，并將最前方殼體推送至底板上，以便于循壞組裝血壓計殼體以及液晶顯示屏，同時運帶兩側轉動設置的多個導向筒，能夠對血壓計殼體進行導向，避免在推送至底板上后位置發生變化，導致顯示屏無法安裝至正確位置。

技術特征：

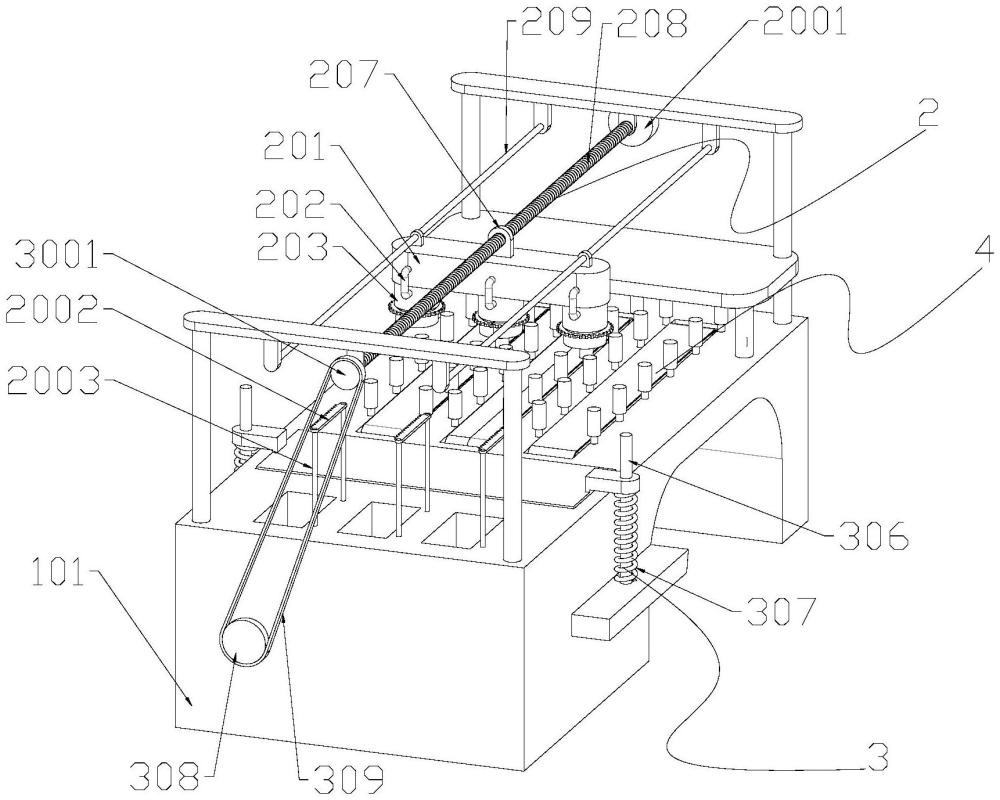

1.一種低功耗電子血壓計用液晶顯示器件研發及生產，包括機架(101)，其特征在于，還包括：

2.根據權利要求1所述的低功耗電子血壓計用液晶顯示器件研發及生產，其特征在于，所述齒條(2002)兩側固定連接有連接桿(2003)，所述連接桿(2003)固定連接在機架(101)上，所述風箱(201)上固定連接有滑筒(207)，所述滑筒(207)螺紋連接在絲桿(208)上，所述絲桿(208)與機架(101)轉動連接，所述機架(101)與壓裝組件(3)連接。

3.根據權利要求2所述的低功耗電子血壓計用液晶顯示器件研發及生產，其特征在于，所述風箱(201)的兩側分別與滑桿(209)滑動連接，所述滑桿(209)與機架(101)固定連接，所述絲桿(208)的一端與電機(2001)的輸出軸固定連接，所述電機(2001)與機架(101)固定連接。

4.根據權利要求2所述的低功耗電子血壓計用液晶顯示器件研發及生產，其特征在于，所述壓裝組件(3)，包括軸(301)、凸輪(302)、轉盤(303)以及底板(304)，兩個所述軸(301)對稱轉動連接在機架(101)內，所述凸輪(302)固定連接在軸(301)上，所述凸輪(302)可在其轉動過程中推動轉盤(303)，兩個所述轉盤(303)轉動連接在底板(304)底部。

5.根據權利要求4所述的低功耗電子血壓計用液晶顯示器件研發及生產，其特征在于，所述底板(304)兩側對稱固定連接有連接耳(305)，所述連接耳(305)滑動連接在導桿(306)上，所述導桿(306)上套設有彈簧(307)，所述彈簧(307)的的一端與連接耳(305)固定連接，所述彈簧(307)的另一端與機架(101)固定連接。

6.根據權利要求4所述的低功耗電子血壓計用液晶顯示器件研發及生產，其特征在于，任一所述軸(301)上固定連接有帶輪a(308)，所述帶輪a(308)上傳動連接有皮帶(309)，所述皮帶(309)的另一端與帶輪b(3001)傳動連接，所述帶輪b(3001)固定連接在絲桿(208)上，兩個所述(301)上分別固定連接有(3002)，兩個所述(3002)相互配合與(3003)傳動連接。

7.根據權利要求1所述的低功耗電子血壓計用液晶顯示器件研發及生產，其特征在于，所述上料組件(4)，包括卷筒(401)、運帶(402)、管套(403)以及導向筒(404)，所述卷筒(401)對稱轉動連接在機架(101)內，兩個所述卷筒(401)相互配合與運帶(402)傳動連接，所述運帶(402)用于運輸血壓計殼，所述運帶(402)兩側對稱設有多個管套(403)，所述管套(403)固定連接在機架(101)上，多個所述管套(403)上分別轉動連接有導向筒(404)。

技術總結
本發明公開了一種低功耗電子血壓計用液晶顯示器件研發及生產，包括機架，還包括：定位組件，用于吸附液晶顯示屏；所述定位組件，包括風箱、導管、管筒、齒輪、封筒以及網板，所述風箱底部固定連接有多個管筒，多個所述導管的一端與管筒固定連接，多個所述導管的另一端與風箱固定連接，所述管筒中固定連接有網板，所述封筒與管筒轉動連接，所述封筒的凹槽與網板上的網孔對齊，所述齒輪固定連接在封筒上，所述齒輪與齒條嚙合連接；本發明，能夠有效避免液晶顯示屏安裝過程中損壞。

技術研發人員：田三廷
受保護的技術使用者：安徽晟光科技有限公司
技術研發日：
技術公布日：2025/4/28
