本技術涉及風鎬，具體為一種鎬釬可更換式風鎬。

背景技術：

1、風鎬是以壓縮空氣為動力，利用沖擊作用破碎堅硬物體的手持施工機具，風鎬在施工中起著非常重要的作用，能夠極大的減輕施工工人的工作強度，并且攜帶輕便，而風鎬所用的鎬釬在長時間使用下會產生磨損，從而影響使用效果故而便需要對鎬釬進行更換。

2、現有技術存在以下問題：現有技術中公開號為cn218488302u的“一種鎬釬可更換式風鎬”中“包括風鎬機、卡位連接機構和限位滑動機構，所述風鎬機上設有連接頭，所述卡位連接機構和限位滑動機構均設于連接頭上”；

3、上述裝置中通過蝸桿與蝸輪的配合下實現了鎬釬的便捷更換，而上述裝置中的蝸桿與蝸輪由于未設置一定的限位結構，從而使得風鎬在使用和運輸過程中容易產生誤觸，從而使得鎬釬出現脫落，從而帶來較大的安全隱患，同時上述裝置在進行使用時對于鎬釬的更換也不夠便捷。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種鎬釬可更換式風鎬，解決了現今存在的鎬釬可更換式風鎬在進行使用時由于裝卸結構未設置限位機構，從而使得鎬釬容易脫落以及鎬釬的更換不夠便捷的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種鎬釬可更換式風鎬，包括主體，所述主體的一側設置有扶手，所述主體的下方設置有驅動部，所述驅動部的下方設置有安裝部，所述安裝部的內部一側設置有安裝槽，所述安裝部的下方內部設置有螺紋槽，所述安裝部的外部一側設置有限位套，所述限位套的內部設置有固定銷；

4、所述安裝部的下方設置有固定機構，所述固定機構的內部設置有鎬釬本體，所述安裝槽的內部設置有限位機構，所述限位機構的一側設置有連接機構；

5、所述限位機構包括連接桿、卡塊、限位盤以及復位彈簧，所述連接桿的一端固定安裝有卡塊，所述限位盤的一側表面固定連接有復位彈簧，所述限位機構作用于鎬釬本體上方的連接機構的限位固定。

6、作為本實用新型的一種優選技術方案，所述固定機構包括固定套、螺紋柱以及通孔，所述固定套的表面固定安裝有螺紋柱，所述螺紋柱的內部開設有通孔。

7、作為本實用新型的一種優選技術方案，所述連接機構包括固定帽、固定桿以及活動座，所述固定帽的內部下方固定安裝有固定桿，所述活動座套接在固定桿的外部表面。

8、作為本實用新型的一種優選技術方案，所述限位套固定安裝在安裝部的兩側的外部表面，所述固定銷與限位套活動安裝，所述固定機構與安裝部螺紋安裝。

9、作為本實用新型的一種優選技術方案，所述連接桿套接在安裝部和限位套的內部，所述復位彈簧固定連接在限位盤和安裝槽之間，所述卡塊與連接機構卡接。

10、作為本實用新型的一種優選技術方案，所述螺紋柱與安裝部的下方內部開設的螺紋槽螺紋連接，所述通孔貫穿螺紋柱和固定套，所述鎬釬本體與通孔套接。

11、作為本實用新型的一種優選技術方案，所述固定桿固定連接在鎬釬本體和固定帽之間，所述固定帽的內部開設有與活動座二分之一大小的凹槽。

12、與現有技術相比，本實用新型提供了一種鎬釬可更換式風鎬，具備以下有益效果：

13、該一種鎬釬可更換式風鎬，通過在鎬釬的頂部通過固定桿安裝的固定帽，而固定桿的外部表面滑動連接有活動座，同時在固定座的內部開設有二分之一大小活動座的凹槽，而安裝部兩側內部的安裝槽中安裝有限位機構，同時限位機構的連接桿一端固定連接有卡塊，同時卡塊卡接在活動座與固定帽之間，同時在卡塊表面的限位盤與安裝槽之間固定連接有復位彈簧，故而在對鎬釬本體進行更換時，只需要向上推動鎬釬本體使得活動座向上移動，從而與卡塊以及復位彈簧的作用下使得卡塊移動至活動座的下方，而通過向下拉動鎬釬本體使得卡塊推動活動座的上半部分進入到固定帽的內部，由于卡塊的一側設置的為斜面，故而能夠使得卡塊在復位彈簧以及固定帽和活動座的斜面作用下與連接機構分離，從而能夠實現鎬釬的便捷更換，同時由于安裝部外部安裝的限位套，而連接桿與限位套活動連接，同時固定銷插接在限位套和連接桿之間，故而能夠使得限位機構進行固定，從而避免使用過程中出現鎬釬本體脫落的風險。

技術特征：

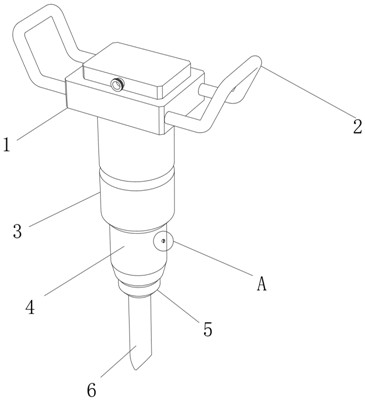

1.一種鎬釬可更換式風鎬，包括主體（1），所述主體（1）的一側設置有扶手（2），所述主體（1）的下方設置有驅動部（3），所述驅動部（3）的下方設置有安裝部（4），所述安裝部（4）的內部一側設置有安裝槽（7），所述安裝部（4）的下方內部設置有螺紋槽（10），所述安裝部（4）的外部一側設置有限位套（11），所述限位套（11）的內部設置有固定銷（12），其特征在于：

2.根據權利要求1所述的一種鎬釬可更換式風鎬，其特征在于：所述固定機構（5）包括固定套（51）、螺紋柱（52）以及通孔（53），所述固定套（51）的表面固定安裝有螺紋柱（52），所述螺紋柱（52）的內部開設有通孔（53）。

3.根據權利要求1所述的一種鎬釬可更換式風鎬，其特征在于：所述連接機構（9）包括固定帽（91）、固定桿（92）以及活動座（93），所述固定帽（91）的內部下方固定安裝有固定桿（92），所述活動座（93）套接在固定桿（92）的外部表面。

4.根據權利要求1所述的一種鎬釬可更換式風鎬，其特征在于：所述限位套（11）固定安裝在安裝部（4）的兩側的外部表面，所述固定銷（12）與限位套（11）活動安裝，所述固定機構（5）與安裝部（4）螺紋安裝。

5.根據權利要求1所述的一種鎬釬可更換式風鎬，其特征在于：所述連接桿（81）套接在安裝部（4）和限位套（11）的內部，所述復位彈簧（84）固定連接在限位盤（83）和安裝槽（7）之間，所述卡塊（82）與連接機構（9）卡接。

6.根據權利要求2所述的一種鎬釬可更換式風鎬，其特征在于：所述螺紋柱（52）與安裝部（4）的下方內部開設的螺紋槽（10）螺紋連接，所述通孔（53）貫穿螺紋柱（52）和固定套（51），所述鎬釬本體（6）與通孔（53）套接。

7.根據權利要求3所述的一種鎬釬可更換式風鎬，其特征在于：所述固定桿（92）固定連接在鎬釬本體（6）和固定帽（91）之間，所述固定帽（91）的內部開設有與活動座（93）二分之一大小的凹槽。

技術總結
本技術屬于風鎬技術領域，尤其為一種鎬釬可更換式風鎬，包括主體，主體的一側設置有扶手，主體的下方設置有驅動部，驅動部的下方設置有安裝部，安裝部的內部一側設置有安裝槽，安裝部的下方內部設置有螺紋槽，安裝部的外部一側設置有限位套，限位套的內部設置有固定銷；安裝部的下方設置有固定機構，固定機構的內部設置有鎬釬本體，安裝槽的內部設置有限位機構，限位機構的一側設置有連接機構；限位機構包括連接桿、卡塊、限位盤以及復位彈簧。本技術通過在安裝部的內部安裝的限位機構與鎬釬本體一端安裝的連接機構的配合下使得鎬釬的安裝和拆卸更為簡單便捷，從而有效的提高了風鎬的實用性。
