本技術涉及精密零件加工，尤其涉及一種精密件加工用可調式加工臺。

背景技術：

1、隨著科技的快速發展和全球經濟的競爭加劇，精密零件加工作為制造業的核心環節，對于一個國家的工業發展至關重要。在打造工業強國的道路上，精密零件加工的質量和技術水平是決定性因素之一。本文將從精密零件加工的意義、技術創新和市場競爭等方面進行探討。

2、但是，現有的精密零件加工時可能會因為沒有得到穩定的固定讓加工的零件損壞，也不能根據需要的高度進行調節，為此需要一種精密件加工用可調式加工臺。

技術實現思路

1、本實用新型的目的在于提供一種精密件加工用可調式加工臺，解決了現有技術中加工時可能會因為沒有得到穩定的固定讓加工的零件損壞，也不能根據需要的高度進行調節的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種精密件加工用可調式加工臺，包括主體和設置在主體內部的夾持機構，所述夾持機構包括工作組件和滑動組件；

3、所述工作組件包括第一氣缸，所述主體的內部設置有第一氣缸，所述第一氣缸的頂端固定連接有固定塊，所述固定塊的內部貫穿有第一固定軸，所述第一固定軸的外壁滑動連接有轉動塊，所述轉動塊內壁滑動連接有第二固定軸，所述第二固定軸的下方設置有固定板。

4、所述滑動組件包括支撐柱，所述固定板的頂端固定連接有支撐柱，所述支撐柱的上方固定連接有固定臺，所述固定板的上方設置有滑槽，所述滑槽的外壁滑動連接有滑塊，所述滑塊的上方固定連接有夾具體。

5、優選的，所述第一氣缸的中心與固定塊的中心位于同一豎直線，所述轉動塊設置有四組，四組所述轉動塊的位置關系關于滑槽呈矩形陣列分布。

6、優選的，所述滑塊的中軸線與夾具體的中軸線相重合，所述夾具體設置有兩組，兩組所述夾具體的位置關系關于滑槽呈對稱分布。

7、優選的，所述滑塊設置有兩組，兩組所述滑塊的位置關系關于滑槽呈對稱分布，所述夾具體通過轉動塊和滑槽與滑塊之間構成滑動結構。

8、優選的，所述第一旋轉支架的外形呈“h”字形，所述第一旋轉支架設置有兩組，兩組所述第一旋轉支架的位置關系關于升降臺呈中心對稱分布。

9、優選的，所述滾輪設置有兩組，兩組所述滾輪的位置關系關于升降臺呈對稱分布，所述升降臺通過第二氣缸和第一旋轉支架與第二旋轉支架之間構成升降結構。

10、與現有技術相比，本實用新型的有益效果是：

11、1、通過設置首先第一氣缸產生動力，帶動固定塊向上頂升從而帶動第一固定軸在轉動塊內滑動，滑動的同時轉動塊轉動，從而帶動第二固定軸在轉動塊內部開設的槽內滑動，從而帶動滑塊在滑槽外壁滑動，進而帶動夾具體進行滑動，實現夾具體更穩定的在滑槽上運動，讓精密零件得到更好的固定。

12、2、第二氣缸產生動力帶動第一旋轉支架旋轉，第一旋轉支架的頂端設置有滾輪，第一旋轉支架帶動滾輪，帶動升降臺向上運動時滾輪就會向后收縮，升降臺下降時滾輪就會前進，從而讓升降臺更穩定的實現升降運動。

技術特征：

1.一種精密件加工用可調式加工臺，包括主體(1)和設置在主體(1)內部的夾持機構，其特征在于：所述夾持機構包括工作組件和滑動組件；

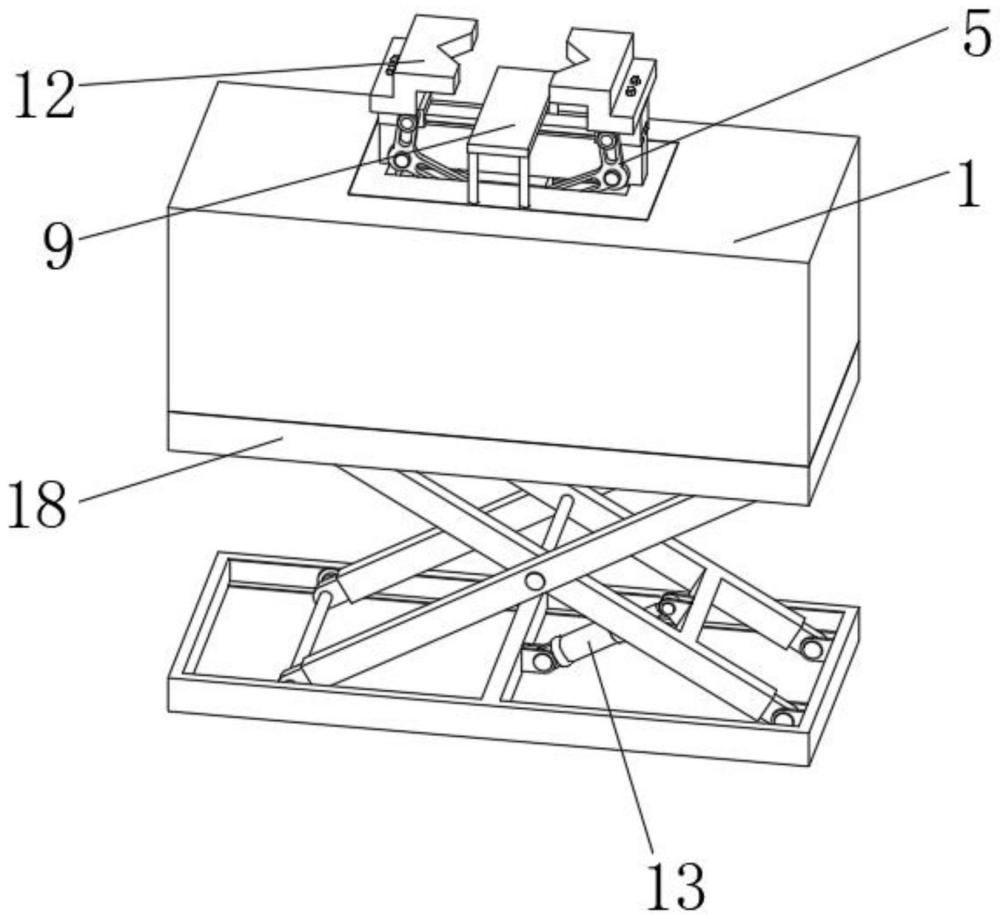

2.根據權利要求1所述的一種精密件加工用可調式加工臺，其特征在于：所述主體(1)的下方設置有第二氣缸(13)，所述第二氣缸(13)的頂端轉動連接有固定支架(14)，所述固定支架(14)的頂端固定連接有第一旋轉支架(15)，所述第一旋轉支架(15)的外壁轉動連接有第二旋轉支架(16)，所述第一旋轉支架(15)的頂端設置有滾輪(17)，所述滾輪(17)的外壁滾動連接有升降臺(18)。

3.根據權利要求1所述的一種精密件加工用可調式加工臺，其特征在于：所述第一氣缸(2)的中心與固定塊(3)的中心位于同一豎直線，所述轉動塊(5)設置有四組，四組所述轉動塊(5)的位置關系關于滑槽(10)呈矩形陣列分布。

4.根據權利要求1所述的一種精密件加工用可調式加工臺，其特征在于：所述滑塊(11)的中軸線與夾具體(12)的中軸線相重合，所述夾具體(12)設置有兩組，兩組所述夾具體(12)的位置關系關于滑槽(10)呈對稱分布。

5.根據權利要求1所述的一種精密件加工用可調式加工臺，其特征在于：所述滑塊(11)設置有兩組，兩組所述滑塊(11)的位置關系關于滑槽(10)呈對稱分布，所述夾具體(12)通過轉動塊(5)和滑槽(10)與滑塊(11)之間構成滑動結構。

6.根據權利要求2所述的一種精密件加工用可調式加工臺，其特征在于：所述第一旋轉支架(15)的外形呈“h”字形，所述第一旋轉支架(15)設置有兩組，兩組所述第一旋轉支架(15)的位置關系關于升降臺(18)呈中心對稱分布。

7.根據權利要求2所述的一種精密件加工用可調式加工臺，其特征在于：所述滾輪(17)設置有兩組，兩組所述滾輪(17)的位置關系關于升降臺(18)呈對稱分布，所述升降臺(18)通過第二氣缸(13)和第一旋轉支架(15)與第二旋轉支架(16)之間構成升降結構。

技術總結
本技術提出的一種精密零件加工用可調式加工臺，涉及精密零件加工技術領域，包括主體和設置在主體內部的夾持機構，所述夾持機構包括工作組件和滑動組件，所述工作組件包括第一氣缸，所述主體的內部設置有第一氣缸，所述第一氣缸的頂端固定連接有固定塊，所述第一固定軸的外壁滑動連接有轉動塊，所述轉動塊內壁滑動連接有第二固定軸，通過設置首先第一氣缸產生動力，帶動固定塊向上頂升從而帶動第一固定軸在轉動塊內滑動，滑動的同時轉動塊轉動，從而帶動第二固定軸在轉動塊內部開設的槽內滑動，從而帶動滑塊在滑槽外壁滑動，進而帶動夾具體進行滑動，實現夾具體更穩定的在滑槽上運動，讓精密零件得到更好的固定。

技術研發人員：周林,周寶龍,王禮偉
受保護的技術使用者：昆山和信益精密機械有限公司
技術研發日：20240226
技術公布日：2025/4/28
