本技術涉及機械手，尤其涉及一種適用于軸類零件兩面加工桁架機械手。

背景技術：

1、近些年來，在機械制造、冶金、電子等工業領域的生產線上，機械臂發展迅速，而機械臂在工作的過程中，抓取是很重要的一步，能不能準確靈活的實現抓取，關系到機械臂工作是否能夠成功完成。在原材料夾取，成品分揀等重要環節，機械抓手的抓取都承擔著重要的角色，目前的機械手在加工軸類零件時只能單純的加工一個面，當需要加工該面的相對面時，則需要人工進行更換，十分不便。

技術實現思路

1、本實用新型的目的在于提供一種適用于軸類零件兩面加工桁架機械手，以解決上述技術問題。

2、為實現上述目的，本實用新型提供如下技術方案，

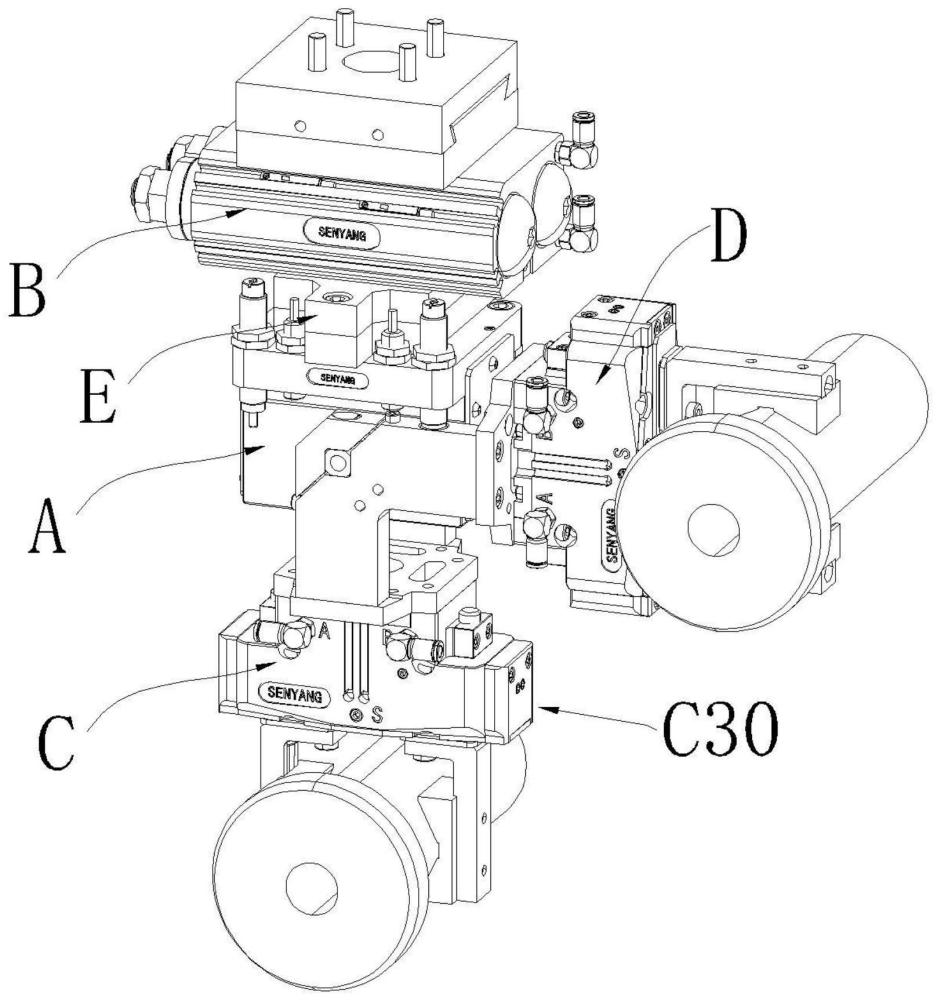

3、一種適用于軸類零件兩面加工桁架機械手，其特征在于，包括旋轉氣缸、90°翻轉氣缸以及設置90°翻轉氣缸轉動支架上的第一手指氣缸和第二手指氣缸，所述第一手指氣缸和第二手指氣缸的夾持方向與軸類零件的放置方向垂直，所述旋轉氣缸與90°翻轉氣缸之間設置有連接板，所述90°翻轉氣缸設置在連接板的一側，并通過所述旋轉氣缸驅動90°翻轉氣缸和連接板同步轉動且更換加工面。

4、本實用新型進一步設置，所述90°翻轉氣缸包括缸體，所述缸體外轉動設置有轉動支架，所述缸體內設置有第一驅動齒條和第二驅動齒條，所述第一驅動齒條和第二驅動齒條之間設置轉動軸，所述轉動軸的兩端延伸至缸體外與轉動支架轉動連接，所述轉動軸上設置有轉動齒輪，所述第一驅動齒條的一端形成第一驅動活塞，所述第二驅動齒條的一端形成第二驅動活塞，所述第一驅動活塞和第二驅動活塞相對設置，第一驅動齒條和第二驅動齒條在轉動時相互遠離或靠近，所述缸體上設置有第一進氣口和兩個第二進氣口，所述第一進氣口與所述轉動齒輪所在空間相通，所述第二進氣口分別作用于第一驅動活塞和第二驅動活塞，所述第一進氣口進氣時，所述第一驅動齒條和第二驅動齒條相互遠離并驅動齒輪向第一方向轉動，所述第二進氣口進氣時，所述第二驅動齒條和第二驅動齒條相互靠近并驅動齒輪向第二方向轉動。

5、本實用新型進一步設置，所述第一驅動齒條靠近所述第二驅動活塞的一側外端面設置有齒條耐磨環一，所述第二驅動齒條靠近所述第一驅動活塞的一側外端面設置有齒條耐磨環二。

6、本實用新型進一步設置，所述轉動支架包括固定連接的副連接板、主連接板，所述副連接板和主連接板位于所述缸體的兩側，所述副連接板和主連接板均具有一凹槽，所述凹槽與轉動軸的兩端配合轉動，所述主連接板具有呈90°設置的第一轉臂和第二轉臂，所述第一轉臂之間設置有第一安裝板且位于缸體側面，所述第二轉臂之間設置有第二安裝板且位于缸體側面，所述第一安裝板上設置第一手指氣缸，所述第二安裝板上設置第二手指氣缸。

7、本實用新型進一步設置，所述缸體內形成有第一流道和第二流道，所述第一流道和第二流道分別與第二進氣口相通，所述第一流道和第二流道之間形成有連通流道，所述缸體內還形成有與第一進氣口相通的第三流道。

8、本實用新型進一步設置，所述第一手指氣缸和第二手指氣缸內設置有滑塊以及驅動滑塊移動的活塞組件，所述第一手指氣缸和第二手指氣缸在夾持側于所述滑塊處設置有防塵組件，所述防塵組件包括防塵板、防塵墊片、防塵滑塊板以及防塵端蓋，所述防塵端蓋設置在滑塊的伸出側，所述防塵端蓋與所述防塵板的端部固定連接，所述防塵板于滑塊處形成有開口槽，所述滑塊上設置有定位銷，所述定位銷隨滑塊于開口槽內移動，所述防塵滑塊板套設于所述定位銷上，所述防塵墊片靠近防塵板設置并套設在所述防塵滑塊板外，所述防塵滑塊板、防塵墊片隨所述滑塊移動并在移動過程中覆蓋開口槽。

9、本實用新型進一步設置，所述防塵墊片與所述防塵滑塊板之間設置有防塵密封圈。

10、本實用新型的有益效果：本實用新型通過旋轉氣缸、90°翻轉氣缸、第一手指氣缸以及第二手指氣缸之間的配合，具體來說旋轉氣缸驅動90°翻轉氣缸和連接板同步轉動且更換加工面，能夠滿足軸類零件兩面加工的需求，提高了加工效率。

技術特征：

1.一種適用于軸類零件兩面加工桁架機械手，其特征在于，包括旋轉氣缸、90°翻轉氣缸以及設置在90°翻轉氣缸的轉動支架上的第一手指氣缸和第二手指氣缸，所述第一手指氣缸和第二手指氣缸的夾持方向與軸類零件的放置方向垂直，所述旋轉氣缸與90°翻轉氣缸之間設置有連接板，所述90°翻轉氣缸設置在連接板的一側，并通過所述旋轉氣缸驅動90°翻轉氣缸和連接板同步轉動且更換加工面；所述90°翻轉氣缸包括缸體，所述缸體外轉動設置有轉動支架，所述缸體內設置有第一驅動齒條和第二驅動齒條，所述第一驅動齒條和第二驅動齒條之間設置轉動軸，所述轉動軸的兩端延伸至缸體外與轉動支架轉動連接，所述轉動軸上設置有轉動齒輪，所述第一驅動齒條的一端形成第一驅動活塞，所述第二驅動齒條的一端形成第二驅動活塞，所述第一驅動活塞和第二驅動活塞相對設置，第一驅動齒條和第二驅動齒條在轉動時相互遠離或靠近，所述缸體上設置有第一進氣口和兩個第二進氣口，所述第一進氣口與所述轉動齒輪所在空間相通，所述第二進氣口分別作用于第一驅動活塞和第二驅動活塞，所述第一進氣口進氣時，所述第一驅動齒條和第二驅動齒條相互遠離并驅動齒輪向第一方向轉動，所述第二進氣口進氣時，所述第二驅動齒條和第二驅動齒條相互靠近并驅動齒輪向第二方向轉動。

2.如權利要求1所述的一種適用于軸類零件兩面加工桁架機械手，其特征在于，所述第一驅動齒條靠近所述第二驅動活塞的一側外端面設置有齒條耐磨環一，所述第二驅動齒條靠近所述第一驅動活塞的一側外端面設置有齒條耐磨環二。

3.如權利要求2所述的一種適用于軸類零件兩面加工桁架機械手，其特征在于，所述轉動支架包括固定連接的副連接板、主連接板，所述副連接板和主連接板位于所述缸體的兩側，所述副連接板和主連接板均具有一凹槽，所述凹槽與轉動軸的兩端配合轉動，所述主連接板具有呈90°設置的第一轉臂和第二轉臂，所述第一轉臂之間設置有第一安裝板且位于缸體側面，所述第二轉臂之間設置有第二安裝板且位于缸體側面，所述第一安裝板上設置第一手指氣缸，所述第二安裝板上設置第二手指氣缸。

4.如權利要求1所述的一種適用于軸類零件兩面加工桁架機械手，其特征在于，所述缸體內形成有第一流道和第二流道，所述第一流道和第二流道分別與第二進氣口相通，所述第一流道和第二流道之間形成有連通流道，所述缸體內還形成有與第一進氣口相通的第三流道。

5.如權利要求1所述的一種適用于軸類零件兩面加工桁架機械手，其特征在于，所述第一手指氣缸和第二手指氣缸內設置有滑塊以及驅動滑塊移動的活塞組件，所述第一手指氣缸和第二手指氣缸在夾持側于所述滑塊處設置有防塵組件，所述防塵組件包括防塵板、防塵墊片、防塵滑塊板以及防塵端蓋，所述防塵端蓋設置在滑塊的伸出側，所述防塵端蓋與所述防塵板的端部固定連接，所述防塵板于滑塊處形成有開口槽，所述滑塊上設置有定位銷，所述定位銷隨滑塊于開口槽內移動，所述防塵滑塊板套設于所述定位銷上，所述防塵墊片靠近防塵板設置并套設在所述防塵滑塊板外，所述防塵滑塊板、防塵墊片隨所述滑塊移動并在移動過程中覆蓋開口槽。

6.如權利要求5所述的一種適用于軸類零件兩面加工桁架機械手，其特征在于，所述防塵墊片與所述防塵滑塊板之間設置有防塵密封圈。

技術總結
本技術為一種適用于軸類零件兩面加工桁架機械手，其特征在于，包括旋轉氣缸、90°翻轉氣缸以及設置90°翻轉氣缸轉動支架上的第一手指氣缸和第二手指氣缸，所述第一手指氣缸和第二手指氣缸的夾持方向與軸類零件的放置方向垂直，所述旋轉氣缸與90°翻轉氣缸之間設置有連接板，所述90°翻轉氣缸設置在連接板的一側，并通過所述旋轉氣缸驅動90°翻轉氣缸和連接板同步轉動且更換加工面。本技術通過旋轉氣缸、90°翻轉氣缸、第一手指氣缸以及第二手指氣缸之間的配合，具體來說旋轉氣缸驅動90°翻轉氣缸和連接板同步轉動且更換加工面，能夠滿足軸類零件兩面加工的需求，提高了加工效率。

技術研發人員：吳灝,吳坤澤
受保護的技術使用者：浙江森揚氣動有限公司
技術研發日：20240311
技術公布日：2025/3/20
