本技術涉及機械手，具體涉及一種三次元輸送機械手。

背景技術：

1、三次元多工位送料機械手又稱三次元機械手，三次元機械手在工業生產中具有良好的應用前景，可適應于大噸位沖床沖壓生產中，將板材或者成型料在多工序模具之間移送的傳送裝置，作為一臺高效的精密沖壓自動化設備，三次元機械手具有適用性廣、機臺效率高，安全性高，數字化程度高，智能化程度高，整機穩定性高等特性，三次元機械手給產品生產帶來很大的方便，是現代熱沖壓生產技術的重要發展方向。

2、如公布號“cn117400282a”，名稱為“一種三次元多工位送料機械手及其安裝方法”公開了一種三次元多工位送料機械手，包括若干個立柱以及縱梁，縱梁上橫向有縱向驅動安裝板，縱向驅動安裝板上有豎向驅動機械臂，豎向驅動機械臂上有驅動連接臂，驅動連接臂上有電動伸縮桿，電動伸縮桿上有機械手推動板，機械手推動板上有步進電機，步進電機上有送料機械手，送料機械手上轉動設置有上夾板、下夾板、彈簧和夾板限位推板；其雖然能實現往復運動送料的目的，但是驅動連接臂是不能作合攏動作的，而是在驅動連接臂上依次排列設有若干電動伸縮桿，通過同時控制各個電動伸縮桿的伸縮動作來實現松夾動作，控制相對麻煩，也難以確保工作的同步性，而且布線復雜。

技術實現思路

1、針對上述不足，本實用新型的目的在于，提供一種結構設計簡單、合理，控制方便，工作穩定性好的三次元輸送機械手。

2、為實現上述目的，本實用新型所提供的技術方案是：

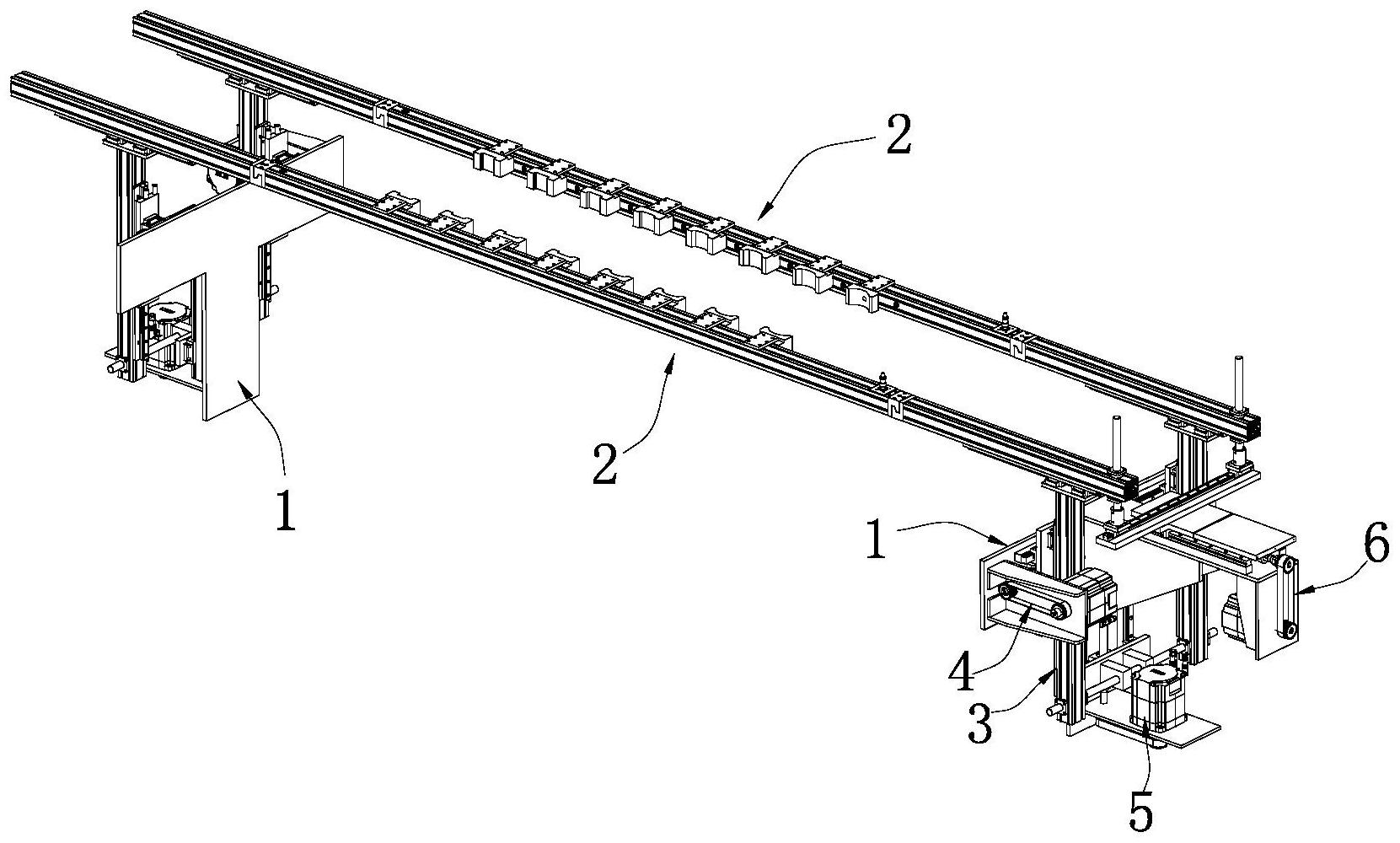

3、一種三次元輸送機械手，其包括兩相對間隔設置的安裝座、搬移手臂、支撐桿、分合絲桿驅動模組、升降絲桿驅動模組和輸送絲桿驅動模組，所述分合絲桿驅動模組安裝在所述安裝座上，兩條支撐桿通過z軸滑軌組件設置在所述分合絲桿驅動模組上，并受該分合絲桿驅動模組的驅動沿y軸方向相對作分合動作，所述升降絲桿驅動模組設置在所述安裝座上，并能驅動兩條支撐桿沿z軸方向作升降動作，所述搬移手臂通過x軸滑軌組件設置在所述支撐桿上，所述輸送絲桿驅動模組設置在其中一安裝座上，并能驅動搬移手臂沿x軸方向作直線往復運動，兩搬移手臂相對的內側壁上間隔排列有若干夾塊。通過搬移手臂、分合絲桿驅動模組、升降絲桿驅動模組和輸送絲桿驅動模組的協同工作，實現搬移手臂在三維空間內的精確搬運。

4、作為本實用新型的一種優選方案，所述搬移手臂和支撐桿均為鋁材桿體，具有輕質和高強度特性，同時減少機械手的整體重量，降低慣性，提高響應速度和精度。

5、作為本實用新型的一種優選方案，所述夾塊上設有夾待凹位，用于夾持物品，有效增加夾持穩定性。

6、作為本實用新型的一種優選方案，所述安裝座外形呈t字形，提供了穩定的支撐和安裝基礎，方便安裝和調試。

7、作為本實用新型的一種優選方案，所述分合絲桿驅動模組包括分合電機和兩滑座，兩滑座通過y軸滑軌組件活動設置在安裝座兩側，對應兩滑座的位置分別設有兩y軸絲桿副，兩y軸絲桿副通過聯軸器相連接，所述分合電機通過傳動組件與其中一y軸絲桿副相連接。通過分合電機驅動y軸絲桿副，使兩滑座沿y軸方向相對作分合動作。

8、作為本實用新型的一種優選方案，所述升降絲桿驅動模組包括升降電機、升降滑座和聯動桿，所述升降滑座通過升降滑軌組件設置在安裝座的下部位置，所述升降電機通過z軸絲桿副驅動升降滑座沿z軸方向作升降動作，所述聯動桿的中部與所述升降滑座相固定，兩端對應與兩條支撐桿相連接。通過升降電機驅動z軸絲桿副，使升降滑座沿z軸方向作升降動作。

9、作為本實用新型的一種優選方案，所述輸送絲桿驅動模組包括支架、橫桿、橫向滑軌、橫向滑座、光軸、直線軸承座、輸送電機和輸送滑座，所述輸送滑座通過縱向滑軌組件設置在所述支架上，所述輸送電機設置在支架上，并能通過x軸絲桿副驅動輸送滑座沿x軸方向作往復運動，所述橫桿的中部固定在所述輸送滑座上，所述橫向滑軌設置在所述橫桿的上表面，兩個橫向滑座活動設置在所述橫向滑軌上，所述光軸垂直設置在所述橫向滑座上，所述直線軸承座固定在所述搬移手臂上，且套設在所述光軸上。通過輸送電機驅動x軸絲桿副，使輸送滑座沿x軸方向作往復運動，從而帶動搬移手臂作進退動作。

10、作為本實用新型的一種優選方案，所述搬移手臂包括更換中段和兩條位于所述更換中段兩端的固定段，所述更換中段的兩端設有壓鉤，所述固定段上設有與所述壓鉤相適配的托鉤。搬移手臂由更換中段和兩條固定段組成，通過壓鉤和托鉤的配合可以實現中段的快速更換。

11、本實用新型的有益效果為：本實用新型結構設計合理，通過分合絲桿驅動模組、升降絲桿驅動模組和輸送絲桿驅動模組的協同配合工作相應控制兩搬移手臂作分合、升降和進退動作，從而實現逐步向前搬運工件的目的，而且各驅動模組均是采用絲杠傳動結構，具有速度快、穩定性好的優點，有效提升機械手動作的精確性和工作效率。同時是通過兩搬移手臂的分合來帶動所有夾塊同時作夾待和松動動作，同步性好，且有效解決了傳統需單一控制的復雜結構問題，另外是采用一個輸送絲桿驅動模組來實現兩搬移手臂的進退動作，進一步簡化結構，降低成本，利于廣泛推廣。

12、下面結合附圖與實施例，對本實用新型進一步說明。

技術特征：

1.一種三次元輸送機械手，其包括兩相對間隔設置的安裝座，其特征在于，其還包括搬移手臂、支撐桿、分合絲桿驅動模組、升降絲桿驅動模組和輸送絲桿驅動模組，所述分合絲桿驅動模組安裝在所述安裝座上，兩條支撐桿通過z軸滑軌組件設置在所述分合絲桿驅動模組上，并受該分合絲桿驅動模組的驅動沿y軸方向相對作分合動作，所述升降絲桿驅動模組設置在所述安裝座上，并能驅動兩條支撐桿沿z軸方向作升降動作，所述搬移手臂通過x軸滑軌組件設置在所述支撐桿上，所述輸送絲桿驅動模組設置在其中一安裝座上，并能驅動搬移手臂沿x軸方向作直線往復運動，兩搬移手臂相對的內側壁上間隔排列有若干夾塊。

2.根據權利要求1所述的三次元輸送機械手，其特征在于：所述搬移手臂和支撐桿均為鋁材桿體。

3.根據權利要求1所述的三次元輸送機械手，其特征在于：所述夾塊上設有夾待凹位。

4.根據權利要求1所述的三次元輸送機械手，其特征在于：所述安裝座外形呈t字形。

5.根據權利要求1所述的三次元輸送機械手，其特征在于：所述分合絲桿驅動模組包括分合電機和兩滑座，兩滑座通過y軸滑軌組件活動設置在安裝座兩側，對應兩滑座的位置分別設有兩y軸絲桿副，兩y軸絲桿副通過聯軸器相連接，所述分合電機通過傳動組件與其中一y軸絲桿副相連接。

6.根據權利要求1所述的三次元輸送機械手，其特征在于：所述升降絲桿驅動模組包括升降電機、升降滑座和聯動桿，所述升降滑座通過升降滑軌組件設置在安裝座的下部位置，所述升降電機通過z軸絲桿副驅動升降滑座沿z軸方向作升降動作，所述聯動桿的中部與所述升降滑座相固定，兩端對應與兩條支撐桿相連接。

7.根據權利要求1所述的三次元輸送機械手，其特征在于：所述輸送絲桿驅動模組包括支架、橫桿、橫向滑軌、橫向滑座、光軸、直線軸承座、輸送電機和輸送滑座，所述輸送滑座通過縱向滑軌組件設置在所述支架上，所述輸送電機設置在支架上，并能通過x軸絲桿副驅動輸送滑座沿x軸方向作往復運動，所述橫桿的中部固定在所述輸送滑座上，所述橫向滑軌設置在所述橫桿的上表面，兩個橫向滑座活動設置在所述橫向滑軌上，所述光軸垂直設置在所述橫向滑座上，所述直線軸承座固定在所述搬移手臂上，且套設在所述光軸上。

8.根據權利要求1-7任意一項所述的三次元輸送機械手，其特征在于：所述搬移手臂包括更換中段和兩條位于所述更換中段兩端的固定段，所述更換中段的兩端設有壓鉤，所述固定段上設有與所述壓鉤相適配的托鉤。

技術總結
本技術公開了一種三次元輸送機械手，其包括兩相對間隔設置的安裝座、搬移手臂、支撐桿、分合絲桿驅動模組、升降絲桿驅動模組和輸送絲桿驅動模組。通過分合絲桿驅動模組、升降絲桿驅動模組和輸送絲桿驅動模組的協同配合工作相應控制兩搬移手臂作分合、升降和進退動作，從而實現逐步向前搬運工件的目的，而且各驅動模組均是采用絲杠傳動結構，具有速度快、穩定性好的優點，有效提升機械手動作的精確性和工作效率。同時是通過兩搬移手臂的分合來帶動所有夾塊同時作夾待和松動動作，同步性好，且有效解決了傳統需單一控制的復雜結構問題，另外是采用一個輸送絲桿驅動模組來實現兩搬移手臂的進退動作，進一步簡化結構，降低成本，利于廣泛推廣。

技術研發人員：王建華,劉俊香
受保護的技術使用者：東莞市金協智能自動化設備科技有限公司
技術研發日：20240311
技術公布日：2025/4/28
