本發明涉及康復管理，具體涉及一種老年康復護理服務機器人。

背景技術：

1、近年來，隨著社會經濟水平的快速進步和城市化進程的加快以及人口老齡化的增長，醫院收治老年用戶人數不斷增多，因此不斷提升醫療服務水平以滿足老年用戶對護理服務的需求是當前急需解決的重要問題之一。同時隨著科技技術的發展，用于老年康復護理服務的各類護理機器人也由此誕生。

2、現有技術中的護理機器人，通過設定一些固定的程序和康復方案，能夠?qū)τ脩暨M(jìn)行一些指定的輔助服務；但由于現有技術中的護理機器人不能根據用戶身體的具體情況進行細節上的調整，僅能進行固定康復方案的執行，使得康復護理服務質量較低，適應性差。

3、綜上所述，如何解決現有技術中的護理機器人不能根據用戶身體的具體情況進行細節上的調整，僅能進行固定康復方案的執行，使得康復護理服務質量較低，適應性差的問題已經成為目前本領域亟需解決的難題。因此，有必要提出一種具有綜合性和針對性的老年康復護理服務機器人。

技術實現思路

1、為解決上述問題，本發明提供一種老年康復護理服務機器人，通過護理組件的設計，能夠根據用戶的身體情況以及某些個人特征，利用氣體對用戶提供個性化的支撐，在用戶在運動過程中，通過檢測氣壓變化，分析用戶肢體的康復情況，實時調節對用戶的支撐力度和包裹情況。

2、為了實現上述目的，本發明的技術方案如下：一種老年康復護理服務機器人，包括用于輔助用戶移動的移動組件、用于調節護理體位的調節組件和若干用于對用戶進行護理的護理組件。

3、護理組件包括柔性的包裹層，包裹層側壁開有若干通孔，通孔內均滑動配合有活塞，活塞呈“工”字型；通孔兩側均固定連接有彈性囊，活塞兩側分別位于與其相鄰的彈性囊內且與彈性囊均滑動配合；活塞其中一側均固定連接有應變片，活塞另一側均嵌入安裝有氣壓傳感器；嵌入安裝有氣壓傳感器的彈性囊均連通有氣路系統。

4、包裹層沿其側壁上均固定連接有若干接頭和開有若干接口，相鄰包裹層之間的接頭和接口可拆卸連接；包裹層自身各側壁的接頭與接口也可拆卸連接。

5、控制器用于控制氣路系統向與其連通的彈性囊內輸送氣體；控制器還用于接收應變片和氣壓傳感器的應變信號和氣壓信號，根據應變信號和氣壓信號，分析用戶的體態和各個部位受力情況。

6、上述方案的技術原理如下：

7、根據用戶所需包裹的位置，通過氣路系統向與其連通的彈性囊內輸送一定量的氣體，通過氣壓傳感器監測此時與其連通的彈性囊內的氣壓。再根據用戶的康復訓練內容，將包裹層包裹于用戶的手臂、腿部、腰部或臀部的其中一處或多處，包裹完成后將包裹層的接頭和接口卡合固定。當用戶肢體與各個彈性囊接觸后，通過氣壓傳感器監測各個彈性囊內的氣壓，通過應變片檢測此時各處的應變信號；根據氣壓變化和應變信號變化判斷包裹層是否與用戶所需包裹的部位包裹嚴實，然后通過氣路系統向與其連通的彈性囊內再次輸送一定量的氣體，使得包裹層與用戶肢體包裹嚴實。

8、采用上述方案有以下有益效果：

9、1、本發明通過柔性的包裹層的設計，使得包裹層在對用戶進行包裹時，能夠適應不同體型的用戶；同時也可根據用戶所需包裹的肢體情況，進行不同形狀和位置的包裹；可作用于患者的手臂、腿部、腰部以及臀部等各個位置；更全面的滿足用戶的需求。

10、2、本發明通過彈性囊和包裹層的設計，能夠利用氣體對患者進行柔性的包裹和支撐，大幅度提高了支撐的舒適性和穩定性，且在康復訓練的過程中，通過應變片和氣壓傳感器的設計，實時監測氣壓和應變信號的波動情況，進而分析用戶肢體與彈性囊的接觸情況和著力情況，根據各個著力點分析包裹層對用戶的支撐力度和包裹情況是否適宜，從而通過調節彈性囊中的氣體量，進而調節支撐力和包裹性。

11、3、本發明相較于現有技術中程序化的護理方案，本發明能夠動態調節包裹程度和支撐力度，通過個性化的包裹調節和支撐調節，大幅度增強了用戶的舒適度，有效提高了患者的康復效果，滿足了不同用戶的身體條件和康復需求。

12、4、現有康復護理技術中，往往通過拐杖、機械手臂或機械腿來輔助患者進行移動，從而實現康復訓練，但這類裝置均使用機械性的結構對患者的肢體進行支撐，對患者肢體的壓迫性較強，長時間使用容易使得患者肢體與這類裝置的接觸部位形成壓痕，甚至造成壓破性瘀傷，其舒適性差，不易長期使用；本發明相較于現有技術，其通過柔性的彈性囊對患者肢體進行支撐，根據患者的肢體情況和康復訓練的情況對包裹力度進行實時調節，適用性強，避免了患者由于長時間穿戴而出現壓痕和瘀傷的情況，安全性高。

13、5、現有康復護理技術中，對患者不同位置進行康復訓練時，往往需要更換不同的設備，進而導致康復護理的成本大大提升；相較于現有技術，本發明利用包裹層的設計，能夠?qū)颊卟煌恢眠M(jìn)行包裹和支撐，再配合包裹層的位置、高度和方向的自由調節，即可實現不同的康復訓練內容，從而提高了裝置的全面性，大幅度降低了康復護理的成本。

14、進一步，移動組件包括底座，底座底部嵌入安裝有若干遙控輪；控制器用于控制遙控輪的移動。

15、有益效果：通過控制器控制遙控輪的移動，進而能夠帶動裝置整體進行移動，為后續用戶進行康復訓練和位置移動提供了良好的基礎。

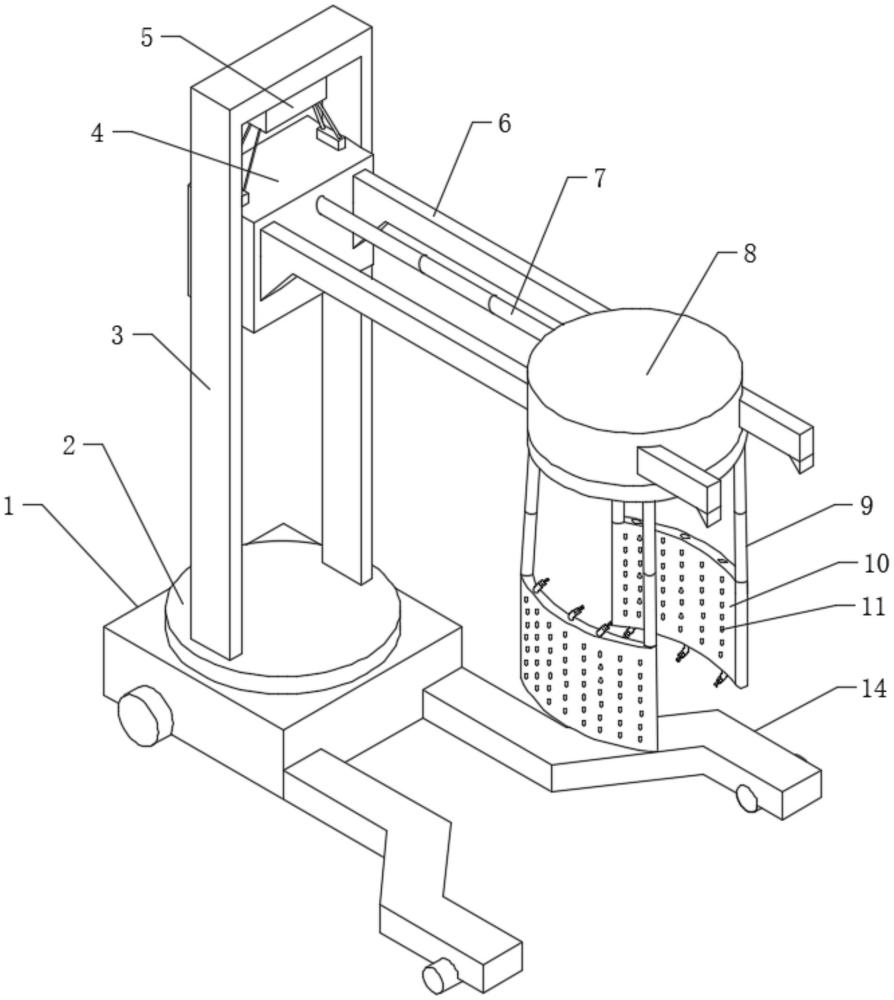

16、進一步，調節組件包括豎向固定連接于底座內的第一驅動件；第一驅動件輸出軸同軸固定連接有轉動臺，轉動臺頂部固定連接有框型的支架，支架內頂壁固定連接有卷揚機，卷揚機內纏繞有若干鋼索；支架內側壁滑動配合有支撐座；支撐座頂部與鋼索遠離卷揚機的一端均固定連接；支撐座側壁對稱固定連接有支撐桿；支撐座側壁還固定連接有電控缸；電控缸輸出軸固定連接有滑動盤，支撐桿均貫穿滑動盤且均與滑動盤滑動配合；滑動盤底部固定連接有第二驅動件，第二驅動件輸出軸同軸固定連接有轉盤；轉盤底部鉸接有若干伸縮桿；相鄰伸縮桿之間均與與其相鄰的包裹層側壁可拆卸連接；控制器用于控制第一驅動件、第二驅動件和卷揚機的啟閉。

17、有益效果：通過控制器調節轉動臺轉動，能夠有效調節包裹層的方向；通過控制器調節卷揚機的收放，能夠有效調節包裹層的高度；通過控制器控制電控缸的伸縮，能夠有效調節包裹層的水平位置；通過轉盤的設計，使得包裹層能夠自轉，從而便于用戶在康復訓練時轉換方向，在搬運用戶時能夠從各個角度將包裹層安裝在用戶的肢體上。

18、進一步，底座一側對稱固定連接有折線型的折線架，折線架底部嵌入安裝有隨動輪。

19、有益效果：折線架能夠大幅度增加底部長度和重量，提高裝置運行的穩定性；折線型的設計能夠增大用戶底部的運動空間，避免影響用戶的腳部活動范圍；折線架底部的隨動輪能夠有效提高裝置移動時的穩定性。

20、進一步，支撐桿與支撐座連接處均固定連接有三角塊。

21、有益效果：三角塊能夠增加支撐桿與支撐座之間的連接穩定性，使得支撐桿提供更好的支撐性能。

22、進一步，包裹層內壁嵌入安裝有若干支撐條，支撐條選用彈性樹脂材料。

23、有益效果：支撐條能夠使得包裹層在包裹過程中保持用戶所需的形態，避免包裹層由于其自身的柔軟性而產生變形。

24、進一步，轉盤底部固定連接有攝像頭，控制器用于通過攝像頭識別用戶的運動圖像，基于用戶的運動圖像分析用戶的運動軌跡和運動安全性，根據運動軌跡計算用戶的運動步數。

25、有益效果：控制器能夠通過攝像頭采集用戶的運動圖像，進而了解用戶的運動情況。

26、進一步，所述老年康復護理服務機器人用于輔助用戶進行康復訓練，其使用方法如下：

27、s1，位置調節：根據用戶的身高，調節包裹層的高度，根據用戶所處的位置，調節滑動盤的位置，將滑動盤移動至用戶正上方。

28、s2，包裹層安裝：通過氣路系統根據用戶的體重向與其連通的彈性囊內輸送氣體，并通過氣壓傳感器監測此時與其連通的彈性囊內的氣壓，記錄為基礎氣壓；根據用戶的康復訓練內容，將包裹層包裹于用戶的手臂、腿部、腰部或臀部的其中一處或多處，包裹完成后將包裹層的接頭和接口卡合固定。

29、當用戶肢體與各個彈性囊接觸后，將此時各個氣壓傳感器監測的氣壓均記錄為第一氣壓，根據應變片的應變信號結合第一氣壓，分析用戶肢體與各個彈性囊的接觸情況，判斷包裹層是否與用戶所需包裹的部位包裹嚴實；根據用戶所需包裹的位置以及用戶肢體的大小，對彈性囊內進行氣量調整，以應變片的應變信號的變化為依據，使各個位置的彈性囊根據用戶所需包裹的位置以及用戶肢體的特征對用戶肢體進行包裹，此時，將此時調整后的氣量記錄為第二氣量，將各個氣壓傳感器監測的氣壓均記錄為第二氣壓。

30、s3，運動監測：包裹層安裝完成后，根據用戶所需的康復訓練對用戶進行運動輔助；當用戶需要進行移動時，則控制遙控輪啟動，并調節至用戶所需的移動速度；在此過程中，將各個氣壓傳感器監測的氣壓均記錄為第三氣壓；根據第三氣壓的變化情況分析用戶在運動過程中肢體與各個彈性囊的接觸情況和著力大小，根據用戶在運動過程中肢體與各個彈性囊的接觸情況和著力大小分析用戶肢體的康復情況；根據用戶的康復情況，通過氣路系統向用戶肢體康復情況差的部位的彈性囊補充氣體，將此時的氣體記為第三氣量。

31、有益效果：通過根據用戶的身高和位置調節包裹層的高度和滑動盤的位置，確保了裝置能夠針對每個用戶的身體特征進行個性化的設置，提高了康復訓練的精準度。在包裹層安裝過程中，通過監測氣壓和應變信號，結合用戶肢體的特征，對彈性囊內的氣量進行精確調整，實現了對用戶肢體的緊密包裹和個性化支撐，進一步提升了康復效果。在運動監測階段，實時監測用戶肢體的氣壓變化，從而分析用戶在運動過程中與彈性囊的接觸情況和著力大小，進而判斷用戶肢體的康復情況。根據監測結果，動態調整對用戶肢體的支撐力度，對康復情況差的部位進行額外的氣體補充，實現了康復訓練的動態優化。

32、進一步，s2中，根據用戶的體重提前設定初始輸入的氣量，并將其記錄為基礎氣量。

33、有益效果：基礎氣量的設計能夠在包裹層包裹用戶的第一時間即可為用戶提供有效支撐。

34、進一步，所述老年康復護理服務機器人還用于輔助用戶進行位置轉移，其使用方法如下：

35、s1，裝置移動：根據用戶所處的位置，控制遙控輪移動至用戶位置；調節滑動盤的位置，將滑動盤移動至用戶正上方；控制卷揚機下放鋼索，將包裹層下降至用戶所在高度。

36、s2，包裹層安裝：根據用戶的體重，通過氣路系統向與其連通的彈性囊內輸送基礎氣量的氣體；根據用戶的身體情況，將包裹層包裹于用戶的手臂、腿部、腰部或臀部的其中一處或多處，包裹完成后將包裹層的接頭和接口卡合固定。

37、s3，用戶轉移：將用戶包裹后，控制卷揚機收起鋼索，將包裹層上升至離地0.8-1.3m；調節滑動盤的位置，將用戶調整至面向移動方向；控制遙控輪移動至指定位置，到達指定位置后，控制卷揚機下放鋼索，將包裹層下降至指定位置；當最下方彈性囊與指定位置接觸時，通過氣壓傳感器監測此時的氣壓，記錄為接觸氣壓；達到接觸氣壓時，降低卷揚機下放鋼索的速度，當用戶轉移完成后，控制卷揚機停止運行，解除包裹層。

38、有益效果：在用戶轉移過程中，通過氣壓傳感器實時監測彈性囊與指定位置的接觸情況，當達到接觸氣壓時，降低卷揚機下放鋼索的速度，以確保用戶平穩著陸。從而實現智能化的動態調整功能，進一步提升了用戶轉移的安全性和穩定性。

39、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
