本技術涉及導電泡棉切割，具體涉及一種導電泡棉的切割裝置。

背景技術：

1、導電泡棉是指在阻燃海綿上包裹導電布，經過一系列的處理后，使其具有良好的表面導電性，可以很容易用膠粘帶固定在需屏蔽器件上，在導電泡棉的加工過程中，需要對其進行切割。

2、公開號為cn210414742u的實用新型提供了一種導電泡棉的切割裝置，包括工作臺，所述工作臺的表面開設有一號通孔，所述工作臺的表面位于一號通孔的一側開設有二號通孔，所述二號通孔的邊緣處固定安裝有軸承座，所述工作臺的下表面固定安裝有一號電機，所述一號電機的表面活動安裝有切割齒輪，所述工作臺的下表面位于一號電機的一側固定安裝有二號電機，所述二號電機的一端固定安裝有移動輥軸，所述工作臺的上表面固定安裝有支撐桿。本實用新型所述的一種導電泡棉的切割裝置，能夠使得切削的更加平整，防止因?yàn)槠浔容^柔軟而跑偏，使得切削更加精準，并能防止產生的大量灰塵混入空氣然后被人體吸入肺中，從而有利于保障使用工作者的生命健康。

3、在使用時，雖有移動輥軸對導電泡棉進行縱向定位，但無法對導電泡棉進行橫向定位，在移動過程中，導電泡棉還是會出現跑偏的情況，影響切割效率。

4、因此，有必要提供一種新的技術方案以克服上述缺陷。

技術實現思路

1、本實用新型的目的在于提供一種可有效解決上述技術問題的一種導電泡棉的切割裝置。

2、為達到本實用新型之目的，采用如下技術方案：一種導電泡棉的切割裝置，包括：輸送工作臺，外殼，對導電泡棉定位的定位結構，對導電泡棉切割的切割組件，以及驅動定位結構和切割組件上下移動的升降機構，所述定位結構包括：位于外殼內部可上下移動的升降板，對稱安裝在升降板底端的連桿，安裝在連桿下方用于限位導電泡棉的上輥軸，上輥軸的兩側對稱安裝有壓輥，位于壓輥下方的輸送工作臺上固定安裝有連接座，連接座上安裝有可左右移動的移動桿，移動桿的一側固定安裝有楔塊，移動桿的另一側安裝有移動塊，套設在移動桿上位于移動塊和連接座之間的伸縮彈簧，移動塊的底端安裝有定位桿。

3、進一步的，所述定位桿位于輸送工作臺和上輥軸之間。

4、進一步的，所述切割組件包括：位于輸送工作臺內可上下移動的刀架，刀架的內部安裝有可轉動的切割刀，以及驅動切割刀旋轉的驅動電機。

5、進一步的，所述升降機構包括：位于外殼側壁里可轉動的雙向螺桿，雙向螺桿上螺紋連接有活動塊，以及驅動雙向螺桿轉動的伺服電機。

6、與現有技術相比，本實用新型具有如下有益效果：本實用新型一種導電泡棉的切割裝置通過伺服電機正轉，雙向螺桿轉動，活動塊帶動升降板下降，上輥軸與導電泡棉接觸，實現對導電泡棉縱向定位的目的，同時，壓輥推動楔塊相向移動，定位桿與導電泡棉接觸，實現對導電泡棉橫向定位的目的，提高定位效果，防止跑偏，伺服電機反轉，升降板上升，刀架下移，切割刀進入輸送工作臺中，可實現對切割刀保護的目的，避免切割刀暴露在外出現割傷人的情況。

技術特征：

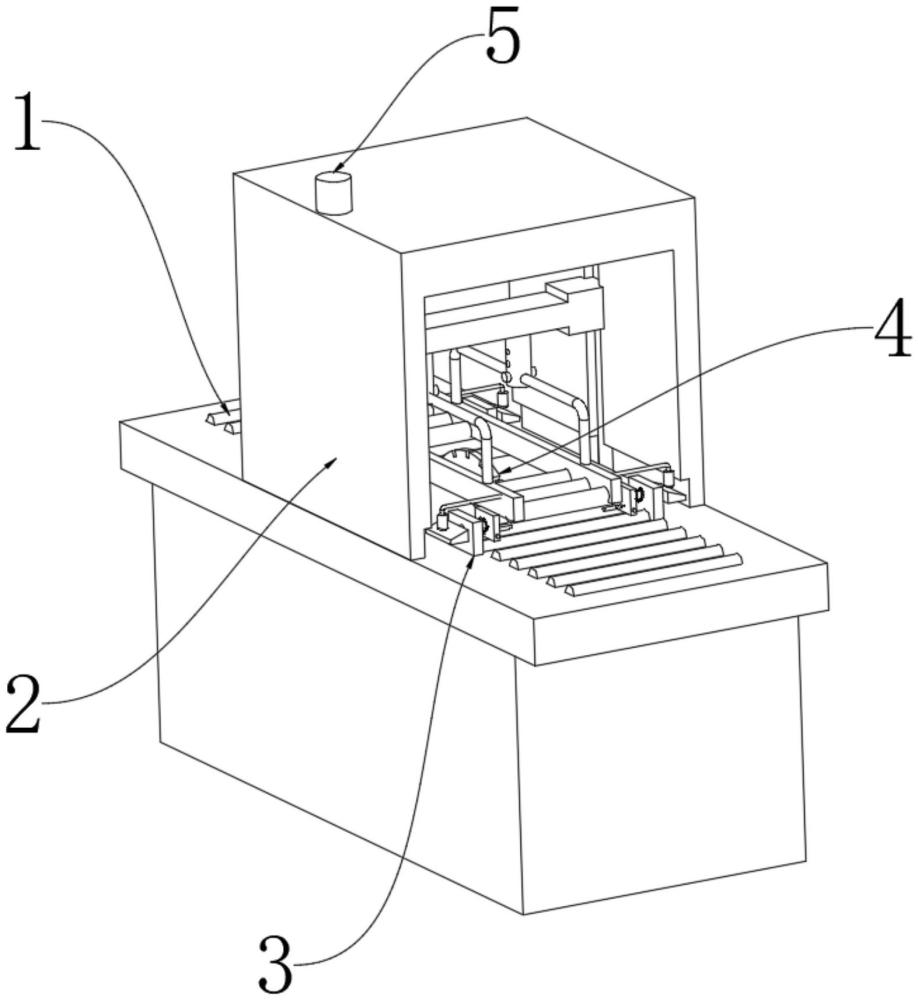

1.一種導電泡棉的切割裝置，其特征在于，包括：輸送工作臺(1)，外殼(2)，對導電泡棉定位的定位結構(3)，對導電泡棉切割的切割組件(4)，以及驅動定位結構(3)和切割組件(4)上下移動的升降機構(5)；

2.如權利要求1所述的一種導電泡棉的切割裝置，其特征在于，所述定位桿(310)位于輸送工作臺(1)和上輥軸(306)之間。

3.如權利要求1所述的一種導電泡棉的切割裝置，其特征在于，所述切割組件(4)包括：位于輸送工作臺(1)內可上下移動的刀架(402)，刀架(402)的內部安裝有可轉動的切割刀(401)，以及驅動切割刀(401)旋轉的驅動電機(403)。

4.如權利要求1所述的一種導電泡棉的切割裝置，其特征在于，所述升降機構(5)包括：位于外殼(2)側壁里可轉動的雙向螺桿(502)，雙向螺桿(502)上螺紋連接有活動塊(501)，以及驅動雙向螺桿(502)轉動的伺服電機(503)。

技術總結
本技術涉及導電泡棉切割領域，具體涉及一種導電泡棉的切割裝置，包括：輸送工作臺，外殼，對導電泡棉定位的定位結構，對導電泡棉切割的切割組件，以及驅動定位結構和切割組件上下移動的升降機構，所述定位結構包括：位于外殼內部可上下移動的升降板。本技術中，通過伺服電機正轉，雙向螺桿轉動，活動塊帶動升降板下降，上輥軸與導電泡棉接觸，實現對導電泡棉縱向定位的目的，同時，壓輥推動楔塊相向移動，定位桿與導電泡棉接觸，實現對導電泡棉橫向定位的目的，提高定位效果，防止跑偏，伺服電機反轉，升降板上升，刀架下移，切割刀進入輸送工作臺中，可實現對切割刀保護的目的，避免切割刀暴露在外出現割傷人的情況。

技術研發人員：余天華,徐仲佳,卞小強
受保護的技術使用者：蘇州貝克諾斯電子科技股份有限公司
技術研發日：20240724
技術公布日：2025/4/28
