本技術涉及夾具，尤其涉及一種吻合器檢測用夾具。

背景技術：

1、吻合器是目前外科常用的手術器械，它代替傳統的手工縫合，主要應用于外科手術治療中的臟器殘端封閉和切口吻合。吻合器采用的縫釘纖細，數量多，易脫落，若漏針則可能造成釘合不全，發生吻合口出血、狹窄、腸瘺等并發癥，直接影響治療效果，因此在出廠使用前需要對吻合器進行漏針檢測。

2、在進行吻合器漏針檢測的過程中，通常需要使用吻合器夾具對吻合器樣品進行固定，現有的吻合器多為條形、管形等。目前，用于吻合器漏針檢測裝置中所采用的吻合器夾具都只是針對某一種吻合器單獨設計固定凹槽，檢測人員需針對不同類型的吻合器需更換不同類型的夾具，這樣就需要對系統進行重新標定，費時費力，降低檢測效率。

技術實現思路

1、本實用新型的目的是解決目前，用于吻合器漏針檢測裝置中所采用的吻合器夾具都只是針對某一種吻合器單獨設計固定凹槽，檢測人員需針對不同類型的吻合器需更換不同類型的夾具，這樣就需要對系統進行重新標定，費時費力，降低檢測效率的問題而提出的一種吻合器檢測用夾具。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種吻合器檢測用夾具，包括器體，所述器體的外表面開設有放置槽，所述器體的底端四角處固定連接有安裝塊，所述安裝塊的外表面開設有安裝孔，所述器體的內部設置有夾持組件，所述夾持組件可以對放置在放置槽內部的吻合器進行夾持，所述器體的底端設置有輔助組件，所述輔助組件可以輔助器體將器體固定在吻合器檢測設備上。

3、上述部件所達到的效果為：對吻合器進行檢測時，可以將器體通過底端四角處的安裝塊與檢測設備進行連接，或者使用輔助裝置將器體固定在檢測設備上，再將吻合器放置在器體頂端的放置槽內部，通過夾持組件對吻合器在放置槽內部的位置進行固定，便于使用檢測設備對吻合器進行檢測。

4、優選的，所述夾持組件包括兩個矩形桿，所述器體的內壁頂端開設有兩個矩形槽，所述矩形桿的外表面在矩形槽的內壁滑動，所述矩形槽的內壁一端固定連接有兩個方塊，所述矩形桿的一端固定連接有兩個圓桿，所述圓桿的外表面在方塊的內壁滑動，所述圓桿的外表面設置有彈簧，所述彈簧的兩端分別與方塊的一側和矩形桿的一側固定連接。

5、上述部件所達到的效果為：通過設置矩形桿，對吻合器進行檢測時，先將吻合器放置在放置槽的內部，當吻合器的兩側與放置槽兩側的矩形桿一端接觸時，會推動兩個矩形桿在矩形槽的內壁朝相互遠離的方向滑動、同時圓桿會在方塊的內壁滑動并壓縮彈簧，當吻合器完全處于放置槽內部時，通過彈簧恢復原狀推動矩形桿向放置槽的方向移動，將兩個矩形桿夾在吻合器的兩側，對吻合器在放置槽內部的位置進行固定，通過設置彈簧推動矩形桿移動對放置槽內部的吻合器進行夾持，可以對不同規格大小的吻合器進行夾持固定，提升夾具使用時的靈活性和實用性。

6、優選的，所述器體的一側設置有可以對矩形桿的位置進一步固定的緊固組件，所述緊固組件包括兩個螺桿，兩個所述螺桿外表面的螺紋方向相反，所述器體的一側轉動連接有螺紋筒，所述螺紋筒的內壁兩端分別與兩個螺桿的外表面螺紋連接，所述螺桿的一端固定連接有l形桿，所述l形桿的一側固定連接有定位桿，所述定位桿的外表面在器體的內壁滑動，所述圓桿遠離矩形桿的一端固定連接有擋桿。

7、上述部件所達到的效果為：通過夾持組件對放置槽內部的吻合器位置進行固定后，可以在器體的一側推動螺紋筒轉動，使兩個螺桿在螺紋筒的內壁朝相同的方向移動，帶動l形桿移動、定位桿在器體的內壁滑動，將l形桿遠離螺桿的一端抵在圓桿一端的擋桿處，對矩形桿在矩形槽內部的位置進一步固定，提升夾持組件對吻合器夾持的穩定性。

8、優選的，所述螺紋筒的外表面固定連接有若干凸條，所述凸條呈圓周分布在螺紋筒的外表面。

9、上述部件所達到的效果為：用手抵在螺紋筒外表面的凸條處可以增加手部與螺紋筒外表面接觸時的摩擦力，推動螺紋筒轉動更加方便且不易滑動。

10、優選的，所述l形桿靠近螺桿的一側固定連接有定位塊，所述定位塊的一側在器體的一側滑動。

11、上述部件所達到的效果為：轉動螺紋筒控制螺桿帶動l形桿移動時，定位塊的一側會在器體的一側滑動，對螺桿和l形桿與器體之間的角度進一步限制，盡可能地避免l形桿移動時發生晃動。

12、優選的，所述輔助組件包括矩形板，所述矩形板的頂端固定連接有兩個插桿，所述器體的底端一側開設有兩個插槽，所述矩形板的底端固定連接有若干吸盤。

13、上述部件所達到的效果為：將夾具與檢測設備進行連接時若不方便使用螺栓通過安裝塊進行安裝時，可以將矩形板頂端的插桿插入器體底端的兩個插槽內部，使矩形板位于器體的底端，通過矩形板底端的吸盤將器體吸附在檢測設備的放置面板上與檢測設備進行連接。

14、優選的，所述矩形板的一側固定連接有槽塊，所述槽塊的上下兩側開設有凹槽。

15、上述部件所達到的效果為：捏在槽塊外表面的兩個凹槽處可以更加方便地拉動矩形板移動，將插桿從插槽的內部拔出拆下輔助組件。

16、與現有技術相比，本實用新型的優點和積極效果在于：

17、本實用新型中，通過設置夾持組件，將吻合器放置在放置槽內部后通過彈簧推動矩形桿移動對放置槽內部的吻合器進行夾持，可以對不同規格大小的吻合器進行夾持固定，提升夾具使用時的靈活性和實用性。

技術特征：

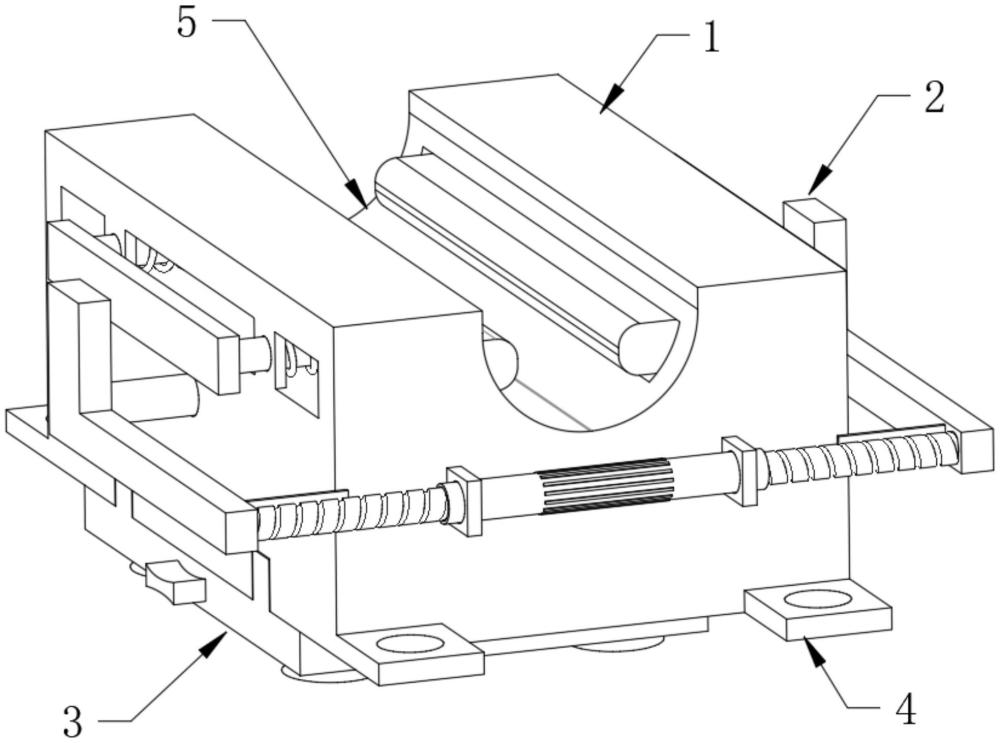

1.一種吻合器檢測用夾具，包括器體(1)，其特征在于：所述器體(1)的外表面開設有放置槽(5)，所述器體(1)的底端四角處固定連接有安裝塊(4)，所述安裝塊(4)的外表面開設有安裝孔，所述器體(1)的內部設置有夾持組件(2)，所述夾持組件(2)可以對放置在放置槽(5)內部的吻合器進行夾持，所述器體(1)的底端設置有輔助組件(3)，所述輔助組件(3)可以輔助器體(1)將器體(1)固定在吻合器檢測設備上。

2.根據權利要求1所述的一種吻合器檢測用夾具，其特征在于：所述夾持組件(2)包括兩個矩形桿(23)，所述器體(1)的內壁頂端開設有兩個矩形槽(21)，所述矩形桿(23)的外表面在矩形槽(21)的內壁滑動，所述矩形槽(21)的內壁一端固定連接有兩個方塊(22)，所述矩形桿(23)的一端固定連接有兩個圓桿(25)，所述圓桿(25)的外表面在方塊(22)的內壁滑動，所述圓桿(25)的外表面設置有彈簧(24)，所述彈簧(24)的兩端分別與方塊(22)的一側和矩形桿(23)的一側固定連接。

3.根據權利要求2所述的一種吻合器檢測用夾具，其特征在于：所述器體(1)的一側設置有可以對矩形桿(23)的位置進一步固定的緊固組件(26)。

4.根據權利要求3所述的一種吻合器檢測用夾具，其特征在于：所述緊固組件(26)包括兩個螺桿(262)，兩個所述螺桿(262)外表面的螺紋方向相反，所述器體(1)的一側轉動連接有螺紋筒(261)，所述螺紋筒(261)的內壁兩端分別與兩個螺桿(262)的外表面螺紋連接，所述螺桿(262)的一端固定連接有l形桿(263)，所述l形桿(263)的一側固定連接有定位桿(264)，所述定位桿(264)的外表面在器體(1)的內壁滑動，所述圓桿(25)遠離矩形桿(23)的一端固定連接有擋桿(267)。

5.根據權利要求4所述的一種吻合器檢測用夾具，其特征在于：所述螺紋筒(261)的外表面固定連接有若干凸條(265)，所述凸條(265)呈圓周分布在螺紋筒(261)的外表面。

6.根據權利要求5所述的一種吻合器檢測用夾具，其特征在于：所述l形桿(263)靠近螺桿(262)的一側固定連接有定位塊(266)，所述定位塊(266)的一側在器體(1)的一側滑動。

7.根據權利要求1所述的一種吻合器檢測用夾具，其特征在于：所述輔助組件(3)包括矩形板(33)，所述矩形板(33)的頂端固定連接有兩個插桿(32)，所述器體(1)的底端一側開設有兩個插槽(31)，所述矩形板(33)的底端固定連接有若干吸盤(34)。

8.根據權利要求7所述的一種吻合器檢測用夾具，其特征在于：所述矩形板(33)的一側固定連接有槽塊(35)，所述槽塊(35)的上下兩側開設有凹槽。

技術總結
本技術提供一種吻合器檢測用夾具，涉及夾具技術領域，本技術包括器體，所述器體的外表面開設有放置槽，所述器體的底端四角處固定連接有安裝塊，所述安裝塊的外表面開設有安裝孔，所述器體的內部設置有夾持組件，所述夾持組件可以對放置在放置槽內部的吻合器進行夾持，所述器體的底端設置有輔助組件，所述夾持組件包括兩個矩形桿，所述器體的內壁頂端開設有兩個矩形槽，所述矩形桿的外表面在矩形槽的內壁滑動，本技術通過設置夾持組件，將吻合器放置在放置槽內部后通過彈簧推動矩形桿移動對放置槽內部的吻合器進行夾持，可以對不同規格大小的吻合器進行夾持固定，提升夾具使用時的靈活性和實用性。

技術研發人員：趙斌,丁亞平,黃明,徐夢雪,朱超
受保護的技術使用者：常州志卓精密機械制造有限公司
技術研發日：20240725
技術公布日：2025/4/28
