本技術涉及三坐標測量機，尤其涉及一種三坐標測量機檢測用固定結構。

背景技術：

1、三坐標測量機是一種常用的精密測量設備，用于測量和檢驗物體的尺寸、形狀和位置等幾何特征。它通過測量物體在三個坐標軸上的位置來獲取點的坐標數據，并根據這些數據進行分析和比較。三坐標測量機由測量平臺、測頭系統、計算機控制系統和測量軟件等部分組成。其工作原理基于激光、光電、電容或機械觸發等技術，可以實現對物體表面的非接觸式或觸發式測量。使用三坐標測量機進行測量時，首先將待測物體放置在測量平臺上，并設置測頭系統的起始位置。然后，通過控制系統和測量軟件，測頭系統會沿著x、y、z三個坐標軸移動到指定的測量點，并記錄下該點的坐標數據。通過多個測量點的組合，可以得到物體的幾何特征和尺寸數據，并與設計要求或標準進行比較和分析。三坐標測量機在使用時，一般需要一種固定機構配合使用。

2、但是現有的固定機構在進行固定時存在視角盲區，從而降低了檢測精度，使得不能很好的根據不同規格的待檢測物體進行固定，因此不滿足檢測需求，對此我們提出了一種三坐標測量機檢測用固定結構。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種三坐標測量機檢測用固定結構，旨在改善不能很好的根據不同規格的待檢測物體進行固定，因此不滿足檢測需求的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種三坐標測量機檢測用固定結構，包括檢測臺，所述檢測臺的頂壁左側固定連接有立板，所述立板的右側前后端均轉動連接有電動伸縮桿，兩個所述電動伸縮桿的輸出端均轉動連接有固定板，兩個所述固定板的相鄰之間通過轉頁轉動連接，所述轉頁的左側固定連接在所述立板的右側中部，兩個所述固定板的頂壁均螺紋穿設有螺紋旋鈕，兩個所述螺紋旋鈕的底端均螺紋連接有夾具，所述檢測臺的頂壁中部固定連接有測量機設備，所述檢測臺的底壁設置有抽取機構。

3、作為上述技術方案的進一步描述：

4、所述抽取機構包括抽取風機，所述抽取風機的頂壁固定安裝在所述檢測臺的底壁前側，所述抽取風機的輸出端連通有連接管，兩個所述連接管后端均連通有收集箱，所述收集箱的內壁固定安裝有濾板，所述收集箱的左側轉動連接有活動門，所述收集箱的后側連通有抽取管，所述抽取管的頂端連通有抽取頭。

5、作為上述技術方案的進一步描述：

6、所述抽取管的外壁頂端固定安裝有橡膠圈，所述橡膠圈的外壁固定連接在所述抽取頭的后側。

7、作為上述技術方案的進一步描述：

8、所述測量機設備的前側固定連接有控制開關，所述控制開關分別與抽取風機、測量機設備和電動伸縮桿電性連接。

9、作為上述技術方案的進一步描述：

10、所述檢測臺的底壁左右側均固定連接有底架，兩個所述底架的底部前后側均固定安裝有護角墊。

11、作為上述技術方案的進一步描述：

12、所述控制開關的前側設置有保護殼，所述保護殼的后側通過合頁與所述測量機設備的前側轉動連接。

13、作為上述技術方案的進一步描述：

14、兩個所述螺紋旋鈕的中部均固定連接有橡膠環。

15、作為上述技術方案的進一步描述：

16、兩個所述夾具的右側均固定安裝有橡膠墊。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，通過啟動兩個電動伸縮桿，使得兩個固定板在轉頁的作用下進行轉動，進而使得兩個夾具完成固定作用，通過擰動兩個螺紋旋鈕，使得固定機構可以根據不同規格的物品進行更換夾具，進而可以提高固定效果，提升檢測精度，避免了存在檢測結果出現誤差的情況。

19、2、本實用新型中，通過啟動抽取風機，使得通過抽取頭和抽取管進行抽取除塵工作，降低了待檢測物品對檢測臺造成的污染，使得灰塵垃圾進入收集箱的內部，避免了檢測臺灰塵的堆積，保證了測量機的潔凈。

技術特征：

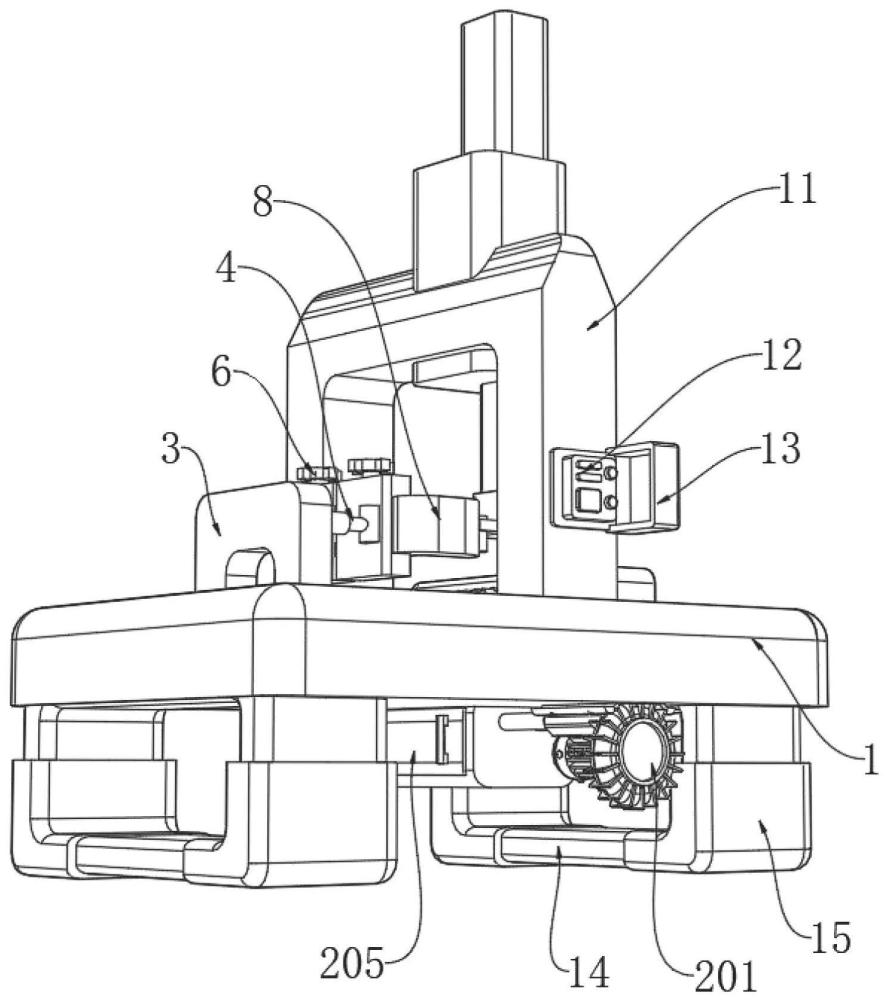

1.一種三坐標測量機檢測用固定結構，包括檢測臺(1)，其特征在于：所述檢測臺(1)的頂壁左側固定連接有立板(3)，所述立板(3)的右側前后端均轉動連接有電動伸縮桿(4)，兩個所述電動伸縮桿(4)的輸出端均轉動連接有固定板(5)，兩個所述固定板(5)的相鄰之間通過轉頁(7)轉動連接，所述轉頁(7)的左側固定連接在所述立板(3)的右側中部，兩個所述固定板(5)的頂壁均螺紋穿設有螺紋旋鈕(6)，兩個所述螺紋旋鈕(6)的底端均螺紋連接有夾具(8)，所述檢測臺(1)的頂壁中部固定連接有測量機設備(11)，所述檢測臺(1)的底壁設置有抽取機構(2)。

2.根據權利要求1所述的一種三坐標測量機檢測用固定結構，其特征在于：所述抽取機構(2)包括抽取風機(201)，所述抽取風機(201)的頂壁固定安裝在所述檢測臺(1)的底壁前側，所述抽取風機(201)的輸出端連通有連接管(202)，兩個所述連接管(202)后端均連通有收集箱(203)，所述收集箱(203)的內壁固定安裝有濾板(204)，所述收集箱(203)的左側轉動連接有活動門(205)，所述收集箱(203)的后側連通有抽取管(206)，所述抽取管(206)的頂端連通有抽取頭(208)。

3.根據權利要求2所述的一種三坐標測量機檢測用固定結構，其特征在于：所述抽取管(206)的外壁頂端固定安裝有橡膠圈(207)，所述橡膠圈(207)的外壁固定連接在所述抽取頭(208)的后側。

4.根據權利要求2所述的一種三坐標測量機檢測用固定結構，其特征在于：所述測量機設備(11)的前側固定連接有控制開關(12)，所述控制開關(12)分別與抽取風機(201)、測量機設備(11)和電動伸縮桿(4)電性連接。

5.根據權利要求1所述的一種三坐標測量機檢測用固定結構，其特征在于：所述檢測臺(1)的底壁左右側均固定連接有底架(14)，兩個所述底架(14)的底部前后側均固定安裝有護角墊(15)。

6.根據權利要求4所述的一種三坐標測量機檢測用固定結構，其特征在于：所述控制開關(12)的前側設置有保護殼(13)，所述保護殼(13)的后側通過合頁與所述測量機設備(11)的前側轉動連接。

7.根據權利要求1所述的一種三坐標測量機檢測用固定結構，其特征在于：兩個所述螺紋旋鈕(6)的中部均固定連接有橡膠環(10)。

8.根據權利要求1所述的一種三坐標測量機檢測用固定結構，其特征在于：兩個所述夾具(8)的右側均固定安裝有橡膠墊(9)。

技術總結
本技術涉及三坐標測量機技術領域，公開了一種三坐標測量機檢測用固定結構，包括檢測臺，所述檢測臺的頂壁左側固定連接有立板，所述立板的右側前后端均轉動連接有電動伸縮桿，兩個所述電動伸縮桿的輸出端均轉動連接有固定板，兩個所述固定板的相鄰之間通過轉頁轉動連接，兩個所述固定板的頂壁均螺紋穿設有螺紋旋鈕，兩個所述螺紋旋鈕的底端均螺紋連接有夾具，所述檢測臺的頂壁中部固定連接有測量機設備。本技術中，通過啟動兩個電動伸縮桿，使得兩個固定板在轉頁的作用下進行轉動，進而使得兩個夾具完成固定作用，通過擰動兩個螺紋旋鈕，使得固定機構可以根據不同規格的物品進行更換夾具，提升檢測精度。

技術研發人員：宋緒廣,王丹,藍藝鑫,崔玉光,肖天洋
受保護的技術使用者：大連博新精密零部件有限公司
技術研發日：20241231
技術公布日：2025/4/28
