本技術涉及衛生間鎖具，具體地說是一種公共衛生間用行李鎖。

背景技術：

1、在現代社會，隨著人們出行頻率的增加，攜帶行李成為了日常生活中的常態。然而，在公共場所，尤其是公共衛生間等區域，行李的安全問題一直備受關注。由于這些場所人流量大且環境復雜，行李很容易被他人誤拿或者盜竊，給出行者帶來極大的不便和損失。

2、目前，市場上雖然存在各種鎖具產品，但大多數鎖具主要適用于家庭、辦公室等固定場所，并不適用于公共衛生間等流動性和開放性較強的環境。這些傳統鎖具往往需要配合固定的鎖扣或鎖眼使用，而在公共衛生間中，很難找到合適的固定點來安裝這些鎖具。此外，即使能夠找到固定點，傳統鎖具的使用也往往不夠便捷，無法滿足快速、方便地鎖定行李的需求。

3、為此，本領域技術人員提出了一種公共衛生間用行李鎖來解決背景技術提出的問題。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種公共衛生間用行李鎖，以解決現有技術中的公共衛生間中，很難找到合適的固定點來安裝這些鎖具等問題。

2、一種公共衛生間用行李鎖，包括廁所門，所述廁所門的外側壁設置有廁所隔擋；

3、鎖定機構，所述鎖定機構設置在廁所門的兩側壁。

4、優選的，所述鎖定機構包括連接滑套，所述連接滑套固定連接在廁所門的外側壁，所述廁所門的外側壁固定連接有限位套，所述廁所隔擋的外側壁固定連接有固定滑套。

5、優選的，所述連接滑套、限位套、固定滑套的內側壁滑動連接有滑動卡桿，所述滑動卡桿的一側壁固定連接有連接把手，所述廁所門的中部開設有連接滑槽，所述滑動卡桿的另一側壁固定連接有延伸滑板，所述延伸滑板的外側壁固定連接有延伸滑動塊。

6、優選的，所述廁所門靠近連接滑槽的兩端安裝有兩個紅色警示牌，所述廁所門靠近連接滑槽的兩端還安裝有兩個綠色警示牌，所述廁所隔擋的外側壁固定連接有限位把手。

7、優選的，所述限位把手呈l形固定連接在廁所隔擋的外側壁，所述限位把手卡合連接在延伸滑動塊的外側壁，所述延伸滑動塊的外側壁開設有與限位把手相適配的卡槽。

8、與現有技術相比，本實用新型具有如下有益效果：

9、1、本實用新型通過鎖定機構的設置，可以在鎖上廁所門的同時，將外部的延伸部分滑動與行李箱停靠桿連接在一起，對行李箱起到鎖止的作用，且外側設置有紅綠警示牌，方便提醒別人是否有人使用。

技術特征：

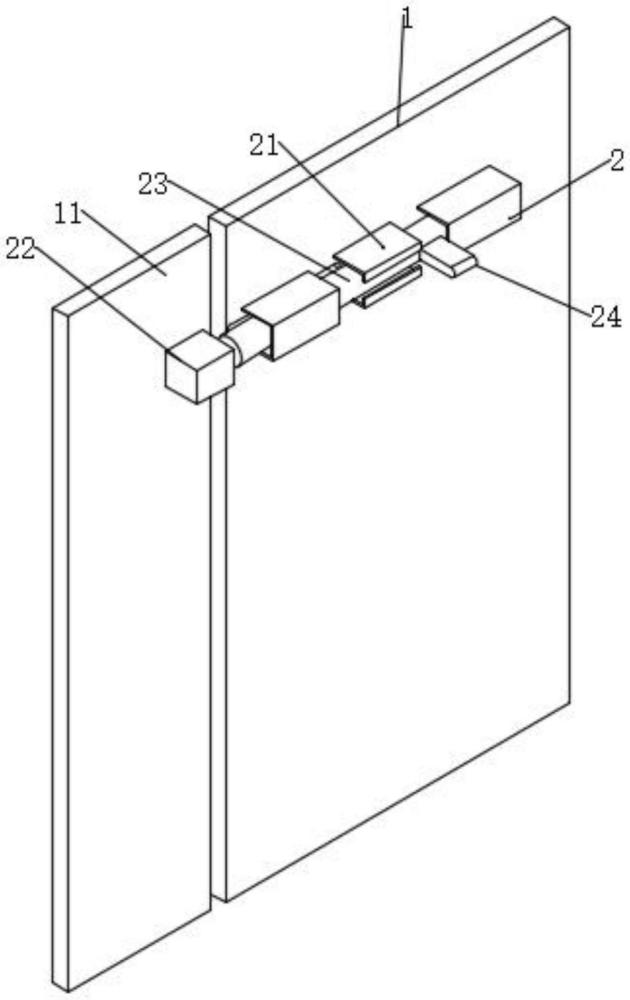

1.一種公共衛生間用行李鎖，其特征在于：包括廁所門(1)，所述廁所門(1)的外側壁設置有廁所隔擋(11)；

2.如權利要求1所述一種公共衛生間用行李鎖，其特征在于：所述連接滑套(2)、限位套(21)、固定滑套(22)的內側壁滑動連接有滑動卡桿(23)，所述滑動卡桿(23)的一側壁固定連接有連接把手(24)，所述廁所門(1)的中部開設有連接滑槽(27)，所述滑動卡桿(23)的另一側壁固定連接有延伸滑板(25)，所述延伸滑板(25)的外側壁固定連接有延伸滑動塊(26)。

3.如權利要求1所述一種公共衛生間用行李鎖，其特征在于：所述廁所門(1)靠近連接滑槽(27)的兩端安裝有兩個紅色警示牌(28)，所述廁所門(1)靠近連接滑槽(27)的兩端還安裝有兩個綠色警示牌(29)，所述廁所隔擋(11)的外側壁固定連接有限位把手(3)。

4.如權利要求3所述一種公共衛生間用行李鎖，其特征在于：所述限位把手(3)呈l形固定連接在廁所隔擋(11)的外側壁，所述限位把手(3)卡合連接在延伸滑動塊(26)的外側壁，所述延伸滑動塊(26)的外側壁開設有與限位把手(3)相適配的卡槽。

技術總結
本技術涉及衛生間鎖具技術領域，提供了一種公共衛生間用行李鎖，包括廁所門，廁所門的外側壁設置有廁所格擋，鎖定機構，鎖定機構設置在廁所門的兩側壁，鎖定機構包括連接滑套，連接滑套固定連接在廁所門的外側壁，廁所門的外側壁固定連接有限位套，廁所格擋的外側壁固定連接有固定滑套，連接滑套、限位套、固定滑套的內側壁滑動連接有滑動卡桿，滑動卡桿的一側壁固定連接有連接把手，廁所門的中部開設有連接滑槽；本技術通過鎖定機構的設置，可以在鎖上廁所門的同時，將外部的延伸部分滑動與行李箱停靠桿連接在一起，對行李箱起到鎖止的作用，且外側設置有紅綠警示牌，方便提醒別人是否有人使用。

技術研發人員：吳雨茜,李一戈,盧夏蕓,高帥凱
受保護的技術使用者：黃山學院
技術研發日：20240618
技術公布日：2025/4/28
