本技術屬于波紋管，具體地說，本技術涉及一種手持波紋管割皮器。

背景技術：

1、為了保護波紋管，在波紋管表面設有包覆層，在使用時，需要將包覆層切割下來。

2、專利號為202320454591.4，公開日為2023年6月23日公開的一份公開說明書中，公開了一種波紋管剝皮裝置，包括第一電機，設于基座上方；彈簧夾頭，包括連接環和多個弧形片，連接環的一端通過多個彈性片分別與多個弧形片連接，使弧形片呈環形間隔設置，連接環的另一端與第一電機輸出軸連接；夾緊裝置，設于彈簧夾頭的外側，用于控制多個弧形片向彈簧夾頭軸心靠近；刀桿，設于彈簧夾頭遠離第一電機的一端，與彈簧夾頭橫截面平行設置，且在水平方向上與彈簧夾頭有間距，刀桿的一端與基座上方的第一支撐塊鉸接，另一端裝配有刀片。本裝置實現對波紋管的自動剝皮，有效增加了剝皮效率，避免人工剝皮損傷波紋管的情況出現。

3、現有技術中，手持的割皮器通常一次只能割一個波的皮，無法連續割皮，且割刀有劃傷波紋管管體的風險。

技術實現思路

1、本實用新型旨在提供一種能夠連續割皮且不劃傷波紋管表面的手持波紋管割皮器。

2、為了實現上述目的，本實用新型采取的技術方案為：一種手持波紋管割皮器，所述波紋管外包裹有包覆層，所述波紋管外套設有切割座，所述切割座內設有分離波紋管和包覆層的分離件，所述分離件上設有切割件。

3、所述分離件為設置在切割座內的轉座，所述切割件為設置在轉座上的切刀，所述轉座的端部設有插塊。

4、所述插塊位于包覆層和波紋管外表面之間。

5、所述切刀的鋒利邊朝向轉座設有插塊的一側。

6、所述切刀位于轉座遠離波紋管的一側。

7、所述轉座上設有推鈕，所述推鈕突出切割座的表面。

8、所述切割座內設有轉槽，所述轉座內設有安裝在轉槽內的轉軸。

9、所述切割座的端部設有手握把，所述手握把中空。

10、本實用新型的技術效果為：將波紋管插入進切割座內，利用分離件將波紋管和包覆層頂起分開后，利用切割件將包覆層沿縱向切割開，且隨著波紋管的移動，分離件可以持續分離包覆層和波紋管，從而實現連續割皮的效果，且由于分離件先將包覆層頂起，無劃傷波紋管的風險。

技術特征：

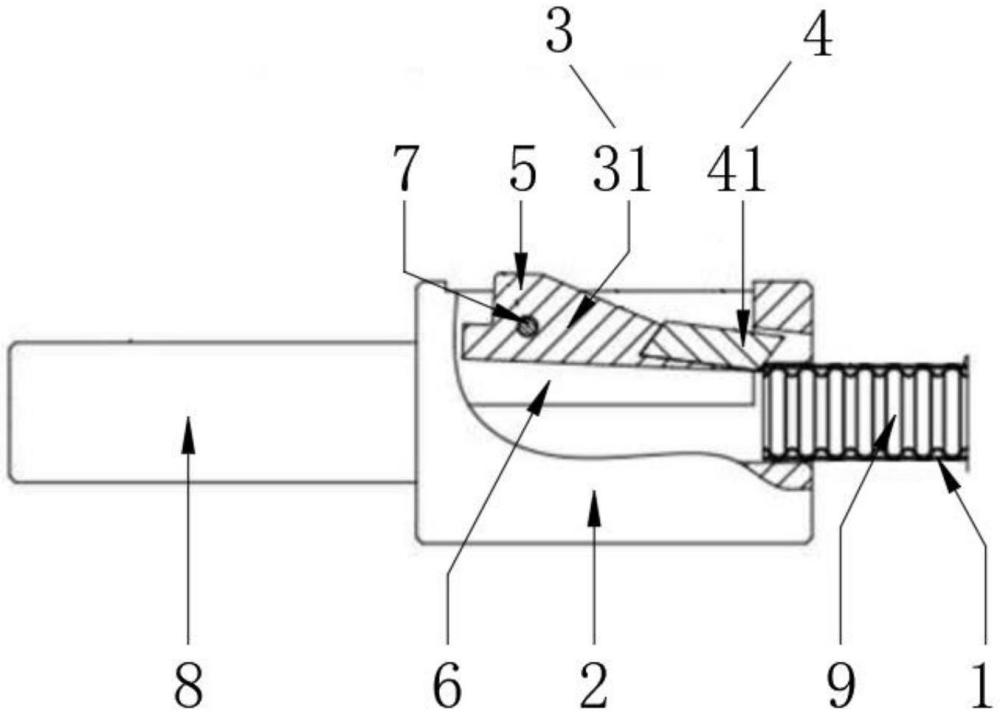

1.一種手持波紋管割皮器，其特征在于：所述波紋管(9)外包裹有包覆層(1)，所述波紋管(9)外套設有切割座(2)，所述切割座(2)內設有分離波紋管(9)和包覆層(1)的分離件(3)，所述分離件(3)上設有切割件(4)。

2.根據權利要求1所述的一種手持波紋管割皮器，其特征在于：所述分離件(3)為設置在切割座(2)內的轉座(31)，所述切割件(4)為設置在轉座(31)上的切刀(41)，所述轉座(31)的端部設有插塊(32)。

3.根據權利要求2所述的一種手持波紋管割皮器，其特征在于：所述插塊(32)位于包覆層(1)和波紋管(9)外表面之間。

4.根據權利要求2所述的一種手持波紋管割皮器，其特征在于：所述切刀(41)的鋒利邊朝向轉座(31)設有插塊(32)的一側。

5.根據權利要求2或4所述的一種手持波紋管割皮器，其特征在于：所述切刀(41)位于轉座(31)遠離波紋管(9)的一側。

6.根據權利要求2所述的一種手持波紋管割皮器，其特征在于：所述轉座(31)上設有推鈕(5)，所述推鈕(5)突出切割座(2)的表面。

7.根據權利要求2或6所述的一種手持波紋管割皮器，其特征在于：所述切割座(2)內設有轉槽(6)，所述轉座(31)內設有安裝在轉槽(6)內的轉軸(7)。

8.根據權利要求1所述的一種手持波紋管割皮器，其特征在于：所述切割座(2)的端部設有手握把(8)，所述手握把(8)中空。

技術總結
本技術公開了一種手持波紋管割皮器，所述波紋管(9)外包裹有包覆層(1)，所述波紋管(9)外套設有切割座(2)，所述切割座(2)內設有分離波紋管(9)和包覆層(1)的分離件(3)，所述分離件(3)上設有切割件(4)，所述分離件(3)為設置在切割座(2)內的轉座(31)，所述切割件(4)為設置在轉座(31)上的切刀(41)，將波紋管(9)插入進切割座(2)內，利用分離件(3)將波紋管(9)和包覆層(1)頂起分開后，利用切割件(4)將包覆層(1)沿縱向切割開，且隨著波紋管(9)的移動，分離件(3)可以持續分離包覆層(1)和波紋管(9)，從而實現連續割皮的效果，且無劃傷波紋管(9)的風險。

技術研發人員：程濤,孟亞軍,張麗筍,程燕
受保護的技術使用者：蕪湖泰和管業股份有限公司
技術研發日：20240617
技術公布日：2025/4/28
