本技術屬于pe保護膜切邊，具體為一種可調節的pe保護膜切邊裝置。

背景技術：

1、可調節的pe保護膜切邊設備是一種用于自動化生產線上，對pe保護膜進行精準切割的設備，它能夠根據產品需求，調整切邊寬度，確保保護膜邊緣整齊，提高產品包裝的美觀度和防護效果，目前，pe保護膜的切邊工藝普遍采用熱刀切邊機來實現，這種設備通過加熱刀片，使得刀片溫度升高，從而在切割過程中能夠更快地熔化pe保護膜的邊緣，使其迅速固化，達到整齊切邊的效果，然而，在使用熱刀切邊機的過程中，由于刀片溫度較高，可能會導致pe保護膜在切割過程中發生熔化，進而黏連在刀片上，這種情況不僅會影響切割效果，還可能導致刀片的磨損加速，降低設備的切割效率和壽命。

技術實現思路

1、為了克服上述缺陷，本實用新型提供了一種可調節的pe保護膜切邊裝置，解決了在使用熱刀切邊機的過程中，由于刀片溫度較高，可能會導致pe保護膜在切割過程中發生熔化，進而黏連在刀片上的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可調節的pe保護膜切邊裝置，包括支撐腿，所述支撐腿上連接有支撐板，所述支撐板上連接有pe膜，所述支撐板上連接有張力組件，所述支撐板的一側連接有框體，所述框體內連接有液壓缸，所述液壓缸下連接有刀具，框體內開設有兩個滑槽；

3、所述滑槽內滑動連接有輔助裝置，所述輔助裝置包括連接板，所述連接板內轉動連接有滑輪，所述滑輪內纏繞有繩索，所述繩索的一端連接有連接塊，所述繩索的另一端連接有固定塊，所述固定塊下連接有第一長板，所述第一長板上連接有兩個滑塊，所述第一長板下連接有兩個伸縮桿。

4、作為本實用新型的進一步方案：所述伸縮桿下連接有第二長板，所述伸縮桿外套設有回拉彈簧。

5、作為本實用新型的進一步方案：所述第二長板下連接有兩個固定桿，兩個所述固定桿的一端均連接有軸承，兩個所述軸承內連接有同一個輥輪。

6、作為本實用新型的進一步方案：所述連接板連接在框體的一側，所述連接塊連接在刀具的一側。

7、作為本實用新型的進一步方案：所述滑塊滑動連接在滑槽內，所述輥輪搭接在支撐板上。

8、作為本實用新型的進一步方案：所述回拉彈簧的一端連接在第一長板下，所述回拉彈簧的另一端連接在第二長板上。

9、與現有技術相比，本實用新型的有益效果在于：

10、1、該可調節的pe保護膜切邊裝置，通過設置繩索、第一長板、滑塊、滑槽、第一長板、伸縮桿、第二長板、固定桿、軸承和輥輪，當切割完成后，液壓缸帶動刀具進行復位移動，此時刀具帶動連接塊進行移動，此時連接塊對繩索失去拉力，此時輥輪通過重量帶動固定桿、第二長板進行移動，此時第二長板帶動伸縮桿和第一長板進行移動，第一長板帶動滑塊在滑槽內進行滑動，隨后帶動繩索通過滑輪進行移動，實現了輥輪會對未切割部分的pe膜施加壓力，將其推向遠離刀具的方向，這樣，輥輪的作用是將pe膜與刀片保持一定的距離，確保了熔化的pe膜遠離過熱的刀片，從而避免了黏連現象，這種設計有效地保護了刀片，延長了設備的使用壽命，并且確保了切割過程的順暢和切邊質量的穩定性。

11、2、該可調節的pe保護膜切邊裝置，通過設置第一長板、回拉彈簧、第二長板、固定桿、軸承和輥輪，在拉動pe膜時，此時回拉彈簧對第二長板施加彈力，彈力帶動第二長板、固定桿、軸承和輥輪進行移動，從而使其使用與pe膜保持貼合，使得pe膜保持貼合在支撐板上，避免在切割時發生折疊的情況發生。

技術特征：

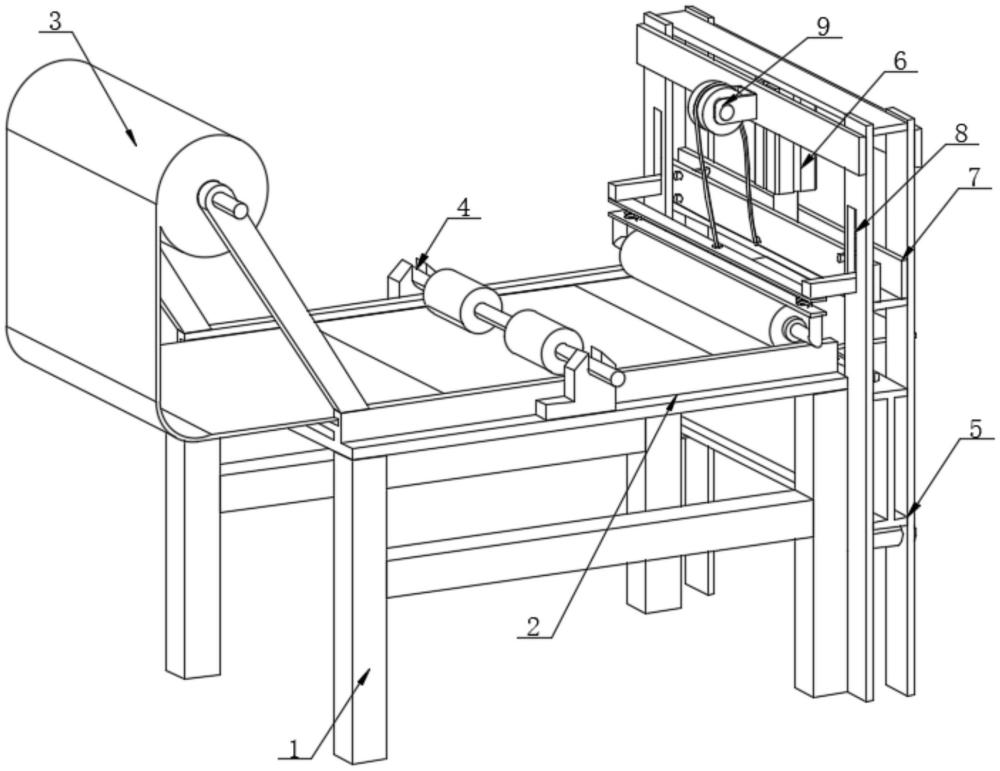

1.一種可調節的pe保護膜切邊裝置，包括支撐腿(1)，其特征在于：所述支撐腿(1)上連接有支撐板(2)，所述支撐板(2)上連接有pe膜(3)，所述支撐板(2)上連接有張力組件(4)，所述支撐板(2)的一側連接有框體(5)，所述框體(5)內連接有液壓缸(6)，所述液壓缸(6)下連接有刀具(7)，框體(5)內開設有兩個滑槽(8)；

2.根據權利要求1所述的一種可調節的pe保護膜切邊裝置，其特征在于：所述伸縮桿(908)下連接有第二長板(910)，所述伸縮桿(908)外套設有回拉彈簧(909)。

3.根據權利要求2所述的一種可調節的pe保護膜切邊裝置，其特征在于：所述第二長板(910)下連接有兩個固定桿(911)，兩個所述固定桿(911)的一端均連接有軸承(912)，兩個所述軸承(912)內連接有同一個輥輪(913)。

4.根據權利要求1所述的一種可調節的pe保護膜切邊裝置，其特征在于：所述連接板(901)連接在框體(5)的一側，所述連接塊(904)連接在刀具(7)的一側。

5.根據權利要求3所述的一種可調節的pe保護膜切邊裝置，其特征在于：所述滑塊(907)滑動連接在滑槽(8)內，所述輥輪(913)搭接在支撐板(2)上。

6.根據權利要求2所述的一種可調節的pe保護膜切邊裝置，其特征在于：所述回拉彈簧(909)的一端連接在第一長板(906)下，所述回拉彈簧(909)的另一端連接在第二長板(910)上。

技術總結
本技術公開了一種可調節的PE保護膜切邊裝置，屬于PE保護膜切邊技術領域，其包括支撐腿，所述支撐腿上連接有支撐板，所述支撐板上連接有PE膜。該可調節的PE保護膜切邊裝置，通過設置繩索、第一長板、滑塊、滑槽、第一長板、伸縮桿、第二長板、固定桿、軸承和輥輪，第一長板帶動滑塊在滑槽內進行滑動，隨后帶動繩索通過滑輪進行移動，實現了輥輪會對未切割部分的PE膜施加壓力，將其推向遠離刀具的方向，這樣，輥輪的作用是將PE膜與刀片保持一定的距離，確保了熔化的PE膜遠離過熱的刀片，從而避免了黏連現象，這種設計有效地保護了刀片，延長了設備的使用壽命，并且確保了切割過程的順暢和切邊質量的穩定性。

技術研發人員：陳燈明
受保護的技術使用者：大冶市同豐包裝材料有限公司
技術研發日：20240617
技術公布日：2025/4/28
