本技術屬于電池加工，尤其涉及一種電池加工工裝治具。

背景技術：

1、電池指盛有電解質溶液和金屬電極以產生電流的杯、槽或其他容器或復合容器的部分空間，能將化學能轉化成電能的裝置。具有正極、負極之分。電池的性能參數主要有電動勢、容量、比能量和電阻。利用電池作為能量來源，可以得到具有穩定電壓，穩定電流，長時間穩定供電，受外界影響很小的電流，并且電池結構簡單，攜帶方便，充放電操作簡便易行，不受外界氣候和溫度的影響，性能穩定可靠。

2、當對電池進行加工時，需要對電池進行固定，由于電池擁有不同的外形，例如方形與柱狀，所以現有的夾具在對電池進行固定時，無法對不同形狀的電池進行夾持固定，需要更換夾具，使用時較為不便。

技術實現思路

1、為了解決上述問題，本實用新型的目的是提供一種電池加工工裝治具。

2、為實現上述目的，本實用新型提出了一種電池加工工裝治具，包括底座，所述底座的上表面固定連接兩個固定板，兩個固定板上均滑動連接滑動桿，兩個滑動桿相對的一端均固定連接第一擠壓板，所述第一擠壓板的兩側均轉動連接第二擠壓板，所述滑動桿與第二擠壓板之間鉸接液壓缸，底座的下表面固定連接動力箱，動力箱內設有驅動組件。

3、在一個示例中，所述底座的上表面設有兩個第一方形通槽，所述驅動組件包括第一豎桿與第二豎桿，第一豎桿與第二豎桿分別與兩個滑動桿固定連接，所述第一豎桿與第二豎桿的下端均固定連接齒條，所述底座的下表面固定連接豎板，豎板的一側固定連接伺服電機，伺服電機的主軸固定連接齒輪，齒輪與兩個齒條嚙合。

4、在一個示例中，所述第一擠壓板的一側設有第二方形通槽，滑動桿的一側設有第三方形通槽，第二方形通槽與第三方形通槽連通，所述滑動桿的內部滑動連接支桿，支桿的一端固定連接弧形擠壓板。

5、在一個示例中，所述滑動桿的上表面設有方形槽，所述方形槽與第三方形通槽連通，所述支桿的上表面設有緊固組件。

6、在一個示例中，所述支桿的上表面設有螺紋孔，所述緊固組件包括螺紋桿，螺紋桿與支桿螺紋連接，所述螺紋桿穿過方形槽，所述螺紋桿的上表面固定連接固定塊。

7、在一個示例中，所述第一擠壓板、第二擠壓板與弧形擠壓板的一側均設有橡膠墊，所述第一擠壓板一側的橡膠墊上設有方形貫穿槽，用于避讓弧形擠壓板。

8、通過本實用新型提出的一種電池加工工裝治具能夠帶來如下有益效果：

9、其一，通過設置第一擠壓板與第二擠壓板，當電池為方形時，此時第一擠壓板與第二擠壓板平行，直接擠壓方形電池的外側進行固定，當電池圓形時，此時液壓缸推動第二擠壓板轉動，使第二擠壓板與第一擠壓板之間存在一定角度，此時第一擠壓板與第二擠壓板貼在圓形電池弧形的外側，進行擠壓固定，裝置可以對方形以及圓形電池進行夾持固定，裝置適應性更廣，使用靈活；

10、其二，通過設置弧形擠壓板，推動支桿滑動，使弧形擠壓板伸出第一擠壓板，此時兩個滑動桿相互靠近，可通過弧形擠壓板對較小的柱狀電池進行固定，進一步增大本裝置的使用范圍。

技術特征：

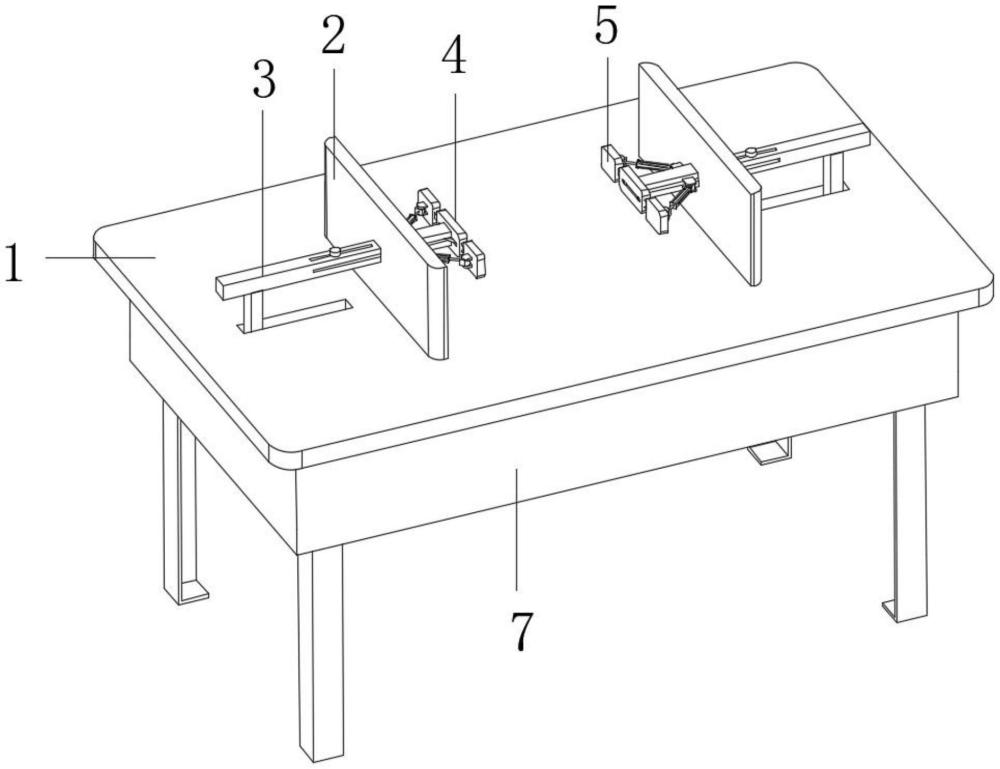

1.一種電池加工工裝治具，其特征在于，包括底座（1），所述底座（1）的上表面固定連接兩個固定板（2），兩個固定板（2）上均滑動連接滑動桿（3），兩個滑動桿（3）相對的一端均固定連接第一擠壓板（4），所述第一擠壓板（4）的兩側均轉動連接第二擠壓板（5），所述滑動桿（3）與第二擠壓板（5）之間鉸接液壓缸（6），底座（1）的下表面固定連接動力箱（7），動力箱（7）內設有驅動組件（8）。

2.根據權利要求1所述的一種電池加工工裝治具，其特征在于，所述底座（1）的上表面設有兩個第一方形通槽，所述驅動組件（8）包括第一豎桿（81）與第二豎桿（82），第一豎桿（81）與第二豎桿（82）分別與兩個滑動桿（3）固定連接，所述第一豎桿（81）與第二豎桿（82）的下端均固定連接齒條（83），所述底座（1）的下表面固定連接豎板（84），豎板（84）的一側固定連接伺服電機（85），伺服電機（85）的主軸固定連接齒輪（86），齒輪（86）與兩個齒條（83）嚙合。

3.根據權利要求1所述的一種電池加工工裝治具，其特征在于，所述第一擠壓板（4）的一側設有第二方形通槽，滑動桿（3）的一側設有第三方形通槽，第二方形通槽與第三方形通槽連通，所述滑動桿（3）的內部滑動連接支桿（9），支桿（9）的一端固定連接弧形擠壓板（10）。

4.根據權利要求3所述的一種電池加工工裝治具，其特征在于，所述滑動桿（3）的上表面設有方形槽，所述方形槽與第三方形通槽連通，所述支桿（9）的上表面設有緊固組件（11）。

5.根據權利要求4所述的一種電池加工工裝治具，其特征在于，所述支桿（9）的上表面設有螺紋孔，所述緊固組件（11）包括螺紋桿（111），螺紋桿（111）與支桿（9）螺紋連接，所述螺紋桿（111）穿過方形槽，所述螺紋桿（111）的上表面固定連接固定塊（112）。

6.根據權利要求3所述的一種電池加工工裝治具，其特征在于，所述第一擠壓板（4）、第二擠壓板（5）與弧形擠壓板（10）的一側均設有橡膠墊，所述第一擠壓板（4）一側的橡膠墊上設有方形貫穿槽，用于避讓弧形擠壓板（10）。

技術總結
本技術屬于電池加工技術領域，公開了一種電池加工工裝治具，包括底座，所述底座的上表面固定連接兩個固定板，兩個固定板上均滑動連接滑動桿，兩個滑動桿相對的一端均固定連接第一擠壓板，所述第一擠壓板的兩側均轉動連接第二擠壓板，所述滑動桿與第二擠壓板之間鉸接液壓缸。本技術通過設置第一擠壓板與第二擠壓板，通過調整第一擠壓板與第二擠壓板之間的夾角，裝置可以對方形以及圓形電池進行夾持固定，裝置適應性更廣，使用靈活。

技術研發人員：張相楠,謝德偉,張雨興
受保護的技術使用者：江蘇潤鋰新能源有限公司
技術研發日：20240626
技術公布日：2025/4/28
