本技術屬于焊接機器人領域，具體涉及一種焊接機器人。

背景技術：

1、焊接機器人是通過在機械臂安裝焊槍實現焊接的自動化，可大大提高焊接質量和焊接效率，應用領域越來越廣泛。目前廣泛應用于工業現場的焊接機器人大多是固定式的焊接機械臂，基座不能移動且臂長有限，導致工作范圍有限，不能滿足建筑鋼結構等大型工件現場焊接要求。長距焊接機器人不僅需要需要能夠自主移動和高精度多自由機械臂實現高精度的連續長距焊接，常用方案有agv+機械臂、龍門桁架+機械臂、移動滑軌+機械臂等。其中，龍門桁架+機械臂方案需要車間改造成本高昂，焊接最大長度受限于桁架長度；移動導軌+機械臂方案的焊機長度受限于固定導軌長度，焊接靈活性欠佳；agv+機械臂方案對整個機器人系統控制精度要求較高，適用于不定長度的焊接，靈活性更好。

2、固定式焊接機器人的底座通過地腳螺栓固定于地面，可避免焊接機機器人工作時，因底座發生晃動而影響焊接質量。能夠在地面移動的焊接機器人，比如cn202210744256.8和cn201410814251.3披露的一種移動式焊接機器人，其機械臂安裝在能夠在地面運行的移動底盤(或者車體)上，機械臂攜帶焊槍進行焊接作業時，當目標位置的地面不平整時，機械臂可能因車體不平穩而發生晃動，從而影響焊接質量。

技術實現思路

1、本實用新型旨在解決現有技術中存在的技術問題，本實用新型的目的是提供一種焊接機器人。

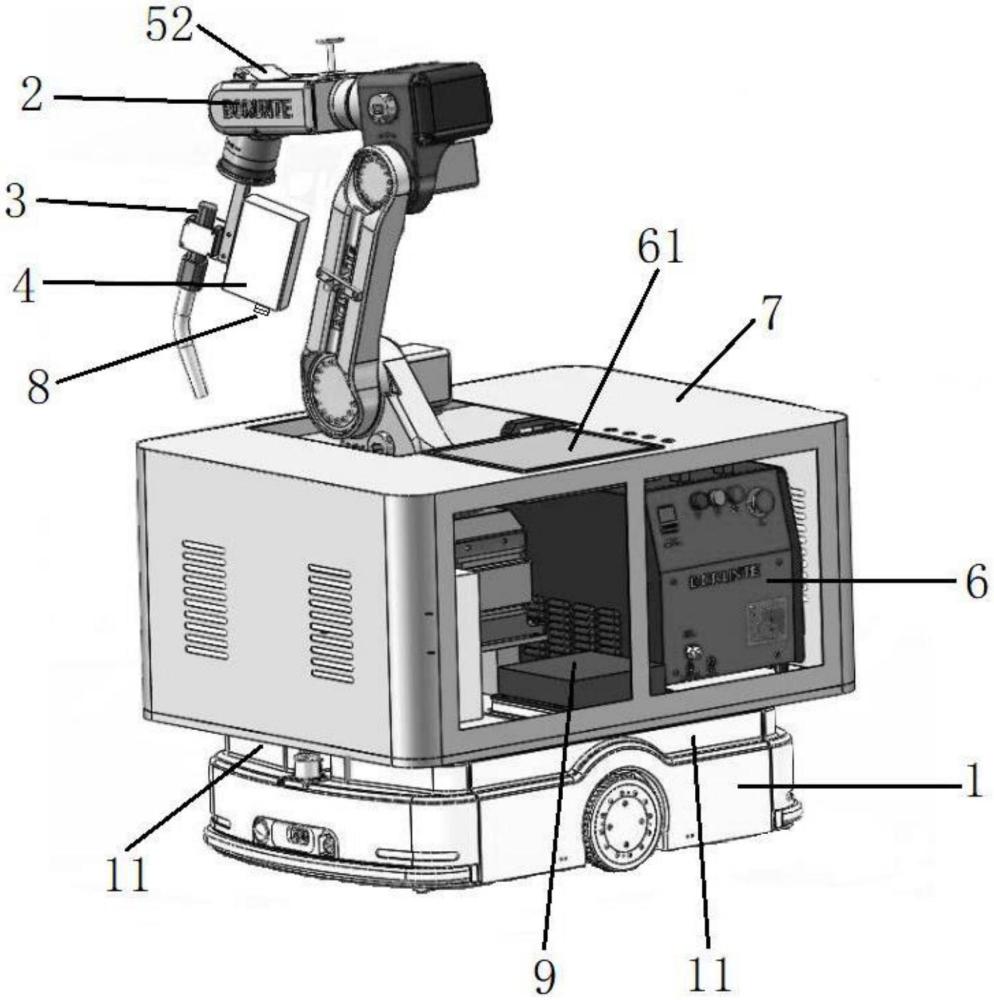

2、為達到上述目的，本實用新型采用如下技術方案：一種焊接機器人，包括能夠在地面運行的移動底盤、安裝在移動底盤上的機械臂、安裝在機械臂上的用于探測焊縫的視覺系統、安裝在機械臂末端的焊槍、以及為焊槍提供焊絲的送絲機構，機械臂帶動焊槍運動以執行焊接作業；移動底盤的四周設有能夠伸出至移動底盤外的連接板，連接板上可升降的連接有能夠支撐于地面的支腳。

3、上述技術方案，通過設置連接板和支腳，在焊接機器人運行至待焊接的目標位置后，連接板向外伸出，使支腳下降與地面接觸，增加移動底盤的穩固性，以防止焊接時移動底盤發生晃動，避免機械臂的晃動影響焊接質量；而且當目標位置的地面不平整時，因每個支腳可單獨升降，能夠適應地面的不平整。

4、在本實用新型的一種優選實施方式中，移動底盤內設有驅動連接板橫向運動的伸縮驅動件，通過使連接板橫向運動，連接板能夠伸出至移動底盤外或縮回至移動底盤內；和/或連接板中安裝有升降驅動件，支腳固接在升降驅動件的下端。

5、上述技術方案，由伸縮驅動件驅動連接板橫向運動，由升降驅動件驅動支腳豎向運動，結構簡單，運行可靠。

6、在本實用新型的一種優選實施方式中，支腳設在連接板內、并可隱藏于移動底盤中。

7、上述技術方案，平常支腳和連接板一起隱藏于移動底盤中，更美觀。

8、在本實用新型的一種優選實施方式中，送絲機構包括安裝在移動底盤上的絲盤、以及安裝在機械臂上的與絲盤相連的用于向焊槍輸送焊絲的送絲機。

9、上述技術方案，機械臂帶動焊槍執行焊接作業，送絲機運行并持續向焊槍供應焊絲。

10、在本實用新型的一種優選實施方式中，連接板上還安裝有與支腳對應的距離傳感器，距離傳感器的信號輸出端與控制系統的距離輸入端相連，控制系統的下降控制端與支腳的升降使能端相連，控制系統根據支腳距離地面的距離控制支腳下降的距離。

11、上述技術方案，通過設置距離傳感器測量對應支腳距離地面的距離，以此確定支腳下降的距離，無需工人現場觀察地面情況手動升降支腳，實現支腳的自動升降，支撐于地面。

12、在本實用新型的另一種優選實施方式中，機械臂上還設有對焊縫的焊接質量進行監測的超聲波探傷儀，超聲波探傷儀的信號輸出端與控制系統相連。

13、上述技術方案，通過設置超聲波探傷儀對焊接質量進行實時監測，保證焊接質量的合格性。

14、在本實用新型的另一種優選實施方式中，移動底盤上固接有外殼箱體，機械臂的底座固定安裝在外殼箱體中。

15、上述技術方案，通過設置外殼箱體，可將一些附件安裝在其中，更美觀。

16、在本實用新型的另一種優選實施方式中，外殼箱體的頂部設有與控制系統相連的觸控顯示屏。

17、上述技術方案，通過觸控顯示屏操作和查看焊接情況，提高用戶體驗感。

18、在本實用新型的另一種優選實施方式中，外殼箱體中還設有配重塊。

19、上述技術方案，通過設置配重塊，在機械臂動作時，以防止移動底盤傾倒，提高移動底盤的穩固性。

20、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種焊接機器人，其特征在于，包括能夠在地面運行的移動底盤、安裝在移動底盤上的機械臂、安裝在機械臂上的用于探測焊縫的視覺系統、安裝在機械臂末端的焊槍、以及為焊槍提供焊絲的送絲機構，所述機械臂帶動焊槍運動以執行焊接作業；

2.根據權利要求1所述的一種焊接機器人，其特征在于，所述移動底盤內設有驅動連接板橫向運動的伸縮驅動件，通過使所述連接板橫向運動，連接板能夠伸出至移動底盤外或縮回至移動底盤內；

3.根據權利要求1所述的一種焊接機器人，其特征在于，所述支腳設在連接板內、并可隱藏于移動底盤中。

4.根據權利要求1所述的一種焊接機器人，其特征在于，所述送絲機構包括安裝在移動底盤上的絲盤、以及安裝在機械臂上的與絲盤相連的用于向所述焊槍輸送焊絲的送絲機。

5.根據權利要求1-4中任一項所述的一種焊接機器人，其特征在于，所述連接板上還安裝有與支腳對應的距離傳感器，所述距離傳感器的信號輸出端與控制系統的距離輸入端相連，控制系統的下降控制端與支腳的升降使能端相連，控制系統根據支腳距離地面的距離控制支腳下降的距離。

6.根據權利要求1-4中任一項所述的一種焊接機器人，其特征在于，所述機械臂上還設有對焊縫的焊接質量進行監測的超聲波探傷儀，超聲波探傷儀的信號輸出端與控制系統相連。

7.根據權利要求1-4中任一項所述的一種焊接機器人，其特征在于，所述移動底盤上固接有外殼箱體，所述機械臂的底座固定安裝在外殼箱體中。

8.根據權利要求7所述的一種焊接機器人，其特征在于，所述外殼箱體的頂部設有與控制系統相連的觸控顯示屏。

9.根據權利要求7所述的一種焊接機器人，其特征在于，所述外殼箱體中還設有配重塊。

技術總結
本技術提出了一種焊接機器人，包括能夠在地面運行的移動底盤、安裝在移動底盤上的機械臂、安裝在機械臂上的用于探測焊縫的視覺系統、安裝在機械臂末端的焊槍、以及為焊槍提供焊絲的送絲機構，機械臂帶動焊槍運動以執行焊接作業；移動底盤的四周設有能夠伸出至移動底盤外的連接板，連接板上可升降的連接有能夠支撐于地面的支腳。本技術通過設置連接板和支腳，在焊接機器人運行至待焊接的目標位置后，連接板向外伸出，使支腳下降與地面接觸，增加移動底盤的穩固性，以防止焊接時移動底盤發生晃動，避免機械臂的晃動影響焊接質量；而且當目標位置的地面不平整時，因每個支腳可單獨升降，能夠適應地面的不平整。

技術研發人員：周頔,谷明信,羅天洪,曹川川,魯鵬,李孟,李俊緯
受保護的技術使用者：四川文理學院
技術研發日：20240627
技術公布日：2025/4/28
