本技術涉及電動門，尤其涉及一種防沖撞型電動門。

背景技術：

1、電動門乃一種經電力驅動，實現自動啟閉之門戶，此類門常見于商業場所、醫療機構、酒店以及購物中心等公共區域，電動門不僅提供便捷之通行方式，同時亦保障安全，方便行動不便之人士使用。

2、現有部分電動門在快速啟閉過程中，常發生顯著反彈現象，此現象不僅加劇了電動門的磨損，甚至可能引發損壞，更削弱了其防沖撞性能，進而縮短了使用壽命。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種防沖撞型電動門，旨在改善現有的電動門會出現反彈的現象，導致電動門使用壽命較短的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種防沖撞型電動門，包括門體，所述門體內部左右兩側均固定連接有固定塊，所述固定塊內部固定連接有滑桿，所述滑桿上下兩部外周均滑動連接有滑塊，兩個所述滑塊相離的一側均固定連接有彈簧a，兩個所述滑塊相近的一側均轉動連接有連接塊，兩個所述連接塊相近的一側固定連接有頂塊，所述固定塊內部固定連接有阻尼器，所述門體內部滑動連接有兩個玻璃門。

3、作為上述技術方案的進一步描述：

4、所述門體后部滑動連接有兩個按鈕，所述按鈕前端固定連接有滑板，所述滑板前側轉動連接有連接桿，所述連接桿前端轉動連接有卡銷，兩個所述卡銷相離的一端均固定連接有彈簧b，所述門體后部轉動連接有兩個擋板。

5、作為上述技術方案的進一步描述：

6、所述門體內部上側固定連接有兩個電動推桿，所述門體內部下側固定連接有固定桿，所述玻璃門前側固定連接有把手。

7、作為上述技術方案的進一步描述：

8、兩個所述滑塊均滑動連接在固定塊內部，兩個所述彈簧a相離的一端均固定連接在固定塊內壁。

9、作為上述技術方案的進一步描述：

10、兩個所述阻尼器相近的一端均固定連接在兩個頂塊靠近門體的一側。

11、作為上述技術方案的進一步描述：

12、所述滑板滑動連接在門體內部，兩個所述彈簧b相離的一端均固定連接在門體內部。

13、作為上述技術方案的進一步描述：

14、兩個所述電動推桿輸出端均固定連接在兩個玻璃門靠近門體的一側上部，兩個所述玻璃門下部均滑動連接在固定桿外壁。

15、本實用新型具有如下有益效果：

16、本實用新型中，通過滑塊、連接塊、頂塊、彈簧a和阻尼器之間的配合，從而使得防沖撞型電動門能夠減少玻璃門打開時的阻力，同時還能提高防沖撞的效果，進而增加防沖撞型電動門的使用壽命。

17、2、本實用新型中，通過按鈕、滑板、連接桿、卡銷和彈簧b之間的配合，從而使得防沖撞型電動門不需要工人借助輔助工具就能將擋板打開，進而方便工人檢修門體內部的零件，且提高其檢修的效率。

技術特征：

1.一種防沖撞型電動門，包括門體（1），其特征在于：所述門體（1）內部左右兩側均固定連接有固定塊（6），所述固定塊（6）內部固定連接有滑桿（10），所述滑桿（10）上下兩部外周均滑動連接有滑塊（8），兩個所述滑塊（8）相離的一側均固定連接有彈簧a（11），兩個所述滑塊（8）相近的一側均轉動連接有連接塊（12），兩個所述連接塊（12）相近的一側固定連接有頂塊（7），所述固定塊（6）內部固定連接有阻尼器（9），所述門體（1）內部滑動連接有兩個玻璃門（2）。

2.根據權利要求1所述的一種防沖撞型電動門，其特征在于：所述門體（1）后部滑動連接有兩個按鈕（5），所述按鈕（5）前端固定連接有滑板（14），所述滑板（14）前側轉動連接有連接桿（15），所述連接桿（15）前端轉動連接有卡銷（16），兩個所述卡銷（16）相離的一端均固定連接有彈簧b（13），所述門體（1）后部轉動連接有兩個擋板（4）。

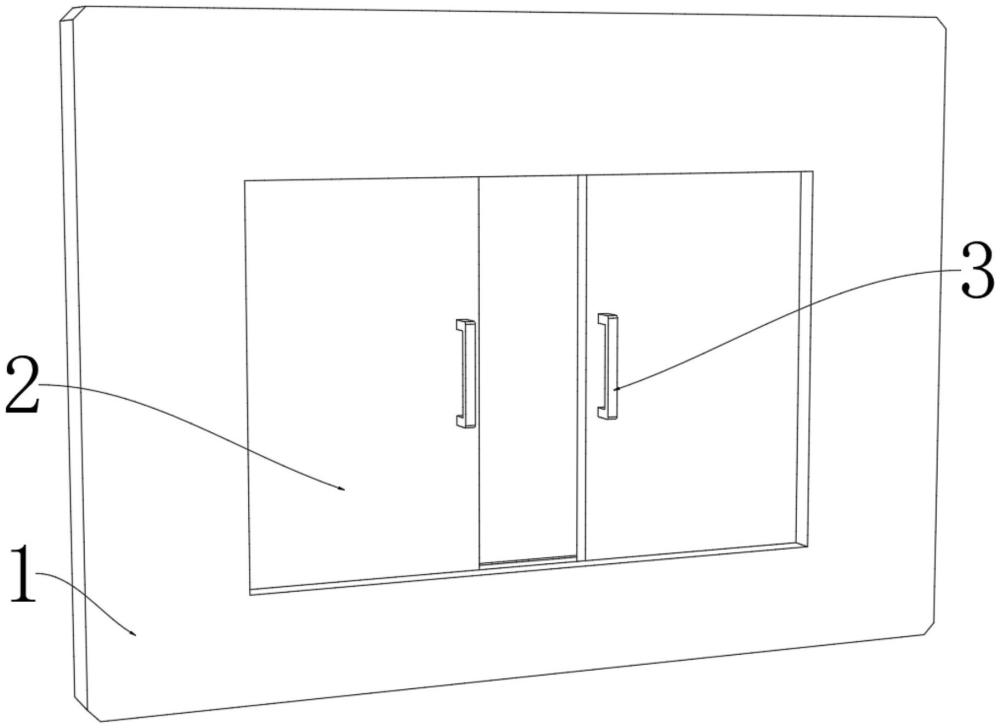

3.根據權利要求1所述的一種防沖撞型電動門，其特征在于：所述門體（1）內部上側固定連接有兩個電動推桿（17），所述門體（1）內部下側固定連接有固定桿（18），所述玻璃門（2）前側固定連接有把手（3）。

4.根據權利要求1所述的一種防沖撞型電動門，其特征在于：兩個所述滑塊（8）均滑動連接在固定塊（6）內部，兩個所述彈簧a（11）相離的一端均固定連接在固定塊（6）內壁。

5.根據權利要求1所述的一種防沖撞型電動門，其特征在于：兩個所述阻尼器（9）相近的一端均固定連接在兩個頂塊（7）靠近門體（1）的一側。

6.根據權利要求2所述的一種防沖撞型電動門，其特征在于：所述滑板（14）滑動連接在門體（1）內部，兩個所述彈簧b（13）相離的一端均固定連接在門體（1）內部。

7.根據權利要求3所述的一種防沖撞型電動門，其特征在于：兩個所述電動推桿（17）輸出端均固定連接在兩個玻璃門（2）靠近門體（1）的一側上部，兩個所述玻璃門（2）下部均滑動連接在固定桿（18）外壁。

技術總結
本技術涉及電動門技術領域，公開了一種防沖撞型電動門，包括門體，所述門體內部左右兩側均固定連接有固定塊，所述固定塊內部固定連接有滑桿，所述滑桿上下兩部外周均滑動連接有滑塊，兩個所述滑塊相離的一側均固定連接有彈簧a，兩個所述滑塊相近的一側均轉動連接有連接塊，兩個所述連接塊相近的一側固定連接有頂塊，所述固定塊內部固定連接有阻尼器。本技術中，防沖撞型電動門能夠減少玻璃門打開時的阻力，同時還能提高防沖撞的效果，進而增加防沖撞型電動門的使用壽命，同時防沖撞型電動門不需要工人借助輔助工具就能將擋板打開，進而方便工人檢修門體內部的零件，且提高其檢修的效率。

技術研發人員：夏永滿
受保護的技術使用者：天津華盾電動門窗有限公司
技術研發日：20240617
技術公布日：2025/4/28
