本技術涉及機械設備，具體為一種上展放料閥拆卸輔助裝置。

背景技術：

1、搪瓷反應釜在使用過程中，放料使用的上展式放料閥部件極易出現損壞，但由于現有的上展式放料閥安裝在釜體底部，并在安裝時一般是通過鑄鐵活套法蘭對其進行固定，因此放料閥在拆卸過程中，需要三人進行配合，兩人輔助固定放料閥，一人負責將螺栓一個一個的旋轉拆卸下來，不僅占用大量的人力，且在拆卸的過程中如釜體內有反應料極易低落到作業人員身上，造成意外傷害，還容易出現螺栓丟失的問題；基于此，本申請?zhí)岢鲆环N上展放料閥拆卸輔助裝置。

技術實現思路

1、本實用新型提供了一種上展放料閥拆卸輔助裝置，解決了上述背景技術中提出的上展示放料閥拆卸效率低，占用大量人力，作業風險高、拆卸下的螺栓易丟失的問題。

2、本實用新型提供如下技術方案：一種上展放料閥拆卸輔助裝置，包括支架底座、升降裝置、螺栓收納盒和圓形卡盤，所述支架底座的底部設有萬向輪，所述支架底座的頂部設置有升降裝置，所述升降裝置頂端的外圈螺紋連接有連接管，所述連接管內腔的底端固定連接有加固油缸，所述加固油缸的頂部固定有加固卡套，所述加固卡套與連接管的內腔活動連接，所述連接管的頂部連接有圓形卡盤，所述圓形卡盤的內腔與上展放料閥的閥門手輪適配，所述加固卡套與圓形卡盤活動連接，所述螺栓收納盒與升降裝置連接。

3、優選的，所述支架底座包括底盤，所述底盤的底部設有萬向輪，所述底盤頂部的中部固定連接有支撐管，所述支撐管的頂部與密封殼固定連接，所述滾珠絲杠與支撐管的內腔活動連接。

4、優選的，所述升降裝置包括與支架底座連接的密封殼、滾珠絲杠和加固油缸，所述密封殼的內腔內活動連接有蝸輪和蝸桿，所述蝸桿與蝸輪嚙合，所述蝸輪的中部固定連接有滾珠螺母，所述滾珠螺母的內腔內螺紋連接有滾珠絲杠，所述滾珠絲杠與密封殼活動連接，所述滾珠絲杠的端部位于密封殼的外部，所述滾珠絲杠頂端的外圈螺紋連接有連接管，所述密封殼的頂部固定有螺栓收納盒。

5、優選的，所述升降裝置還包括驅動結構，所述驅動結構與蝸桿連接，所述蝸桿的一端延伸至密封殼的外部，所述蝸桿的一端固定連接有手動轉柄。

6、優選的，所述圓形卡盤內腔底部的中部設有預留孔，所述預留孔與上展放料閥的閥門絲杠適配，所述加固卡套與預留孔的內腔活動連接，所述加固卡套與閥門絲杠適配。

7、與現有技術對比，本實用新型具備以下有益效果：

8、1、該上展放料閥拆卸輔助裝置，可對上展放料閥進行支撐和限制，使得作業人員由原始方式的三人作業，減少為一人作業，降低員工成本，提高作業效率，且可對上展放料閥內的余液進行收集，避免余液灑落，保護人員自身安全，降低作業風險。

9、2、該上展放料閥拆卸輔助裝置，通過連接管的設置，圓形卡盤與升降裝置和連接管均可快速拆裝，進而使得該輔助裝置在實際應用時，工作人員可通過更換圓形卡盤和加固卡套的方式，使該輔助裝置能夠適應多種上展放料閥，提高該輔助裝置的適應性，且圓形卡盤與升降裝置的分離，便于工作人員對圓形卡盤進行清理。

技術特征：

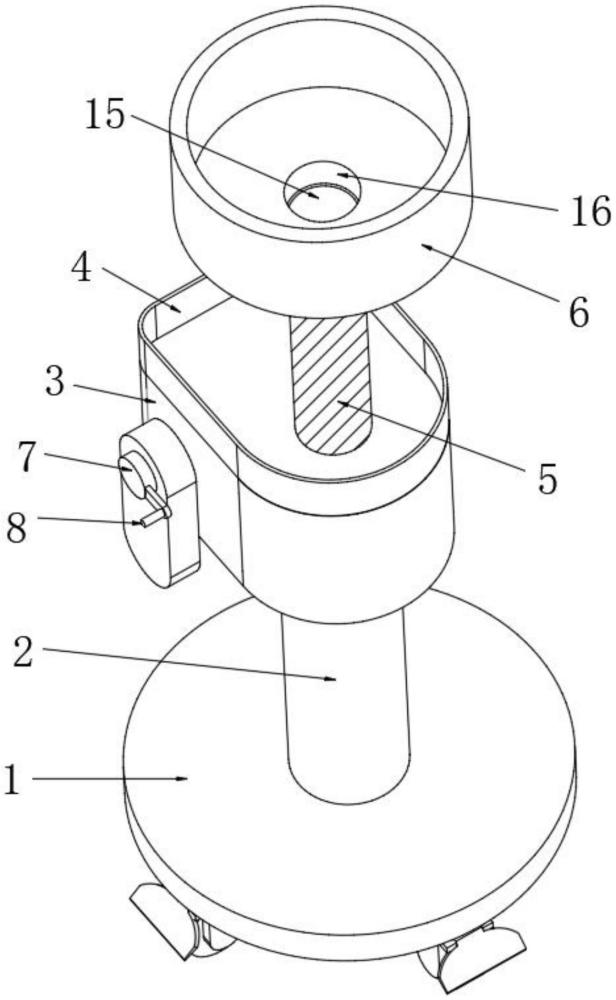

1.一種上展放料閥拆卸輔助裝置，包括支架底座、升降裝置、螺栓收納盒(4)和圓形卡盤(6)，其特征在于：所述支架底座的底部設有萬向輪(9)，所述支架底座的頂部設置有升降裝置，所述升降裝置頂端的外圈螺紋連接有連接管(11)，所述連接管(11)內腔的底端固定連接有加固油缸(14)，所述加固油缸(14)的頂部固定有加固卡套(15)，所述加固卡套(15)與連接管(11)的內腔活動連接，所述連接管(11)的頂部連接有圓形卡盤(6)，所述圓形卡盤(6)的內腔與上展放料閥的閥門手輪適配，所述加固卡套(15)與圓形卡盤(6)活動連接，所述螺栓收納盒(4)與升降裝置連接。

2.根據權利要求1所述的一種上展放料閥拆卸輔助裝置，其特征在于：所述支架底座包括底盤(1)，所述底盤(1)的底部設有萬向輪(9)，所述底盤(1)頂部的中部固定連接有支撐管(2)，所述支撐管(2)的頂部與密封殼(3)固定連接。

3.根據權利要求2所述的一種上展放料閥拆卸輔助裝置，其特征在于：所述升降裝置包括與支架底座連接的密封殼(3)、滾珠絲杠(5)和加固油缸(14)，所述密封殼(3)的內腔內活動連接有蝸輪(13)和蝸桿(7)，所述蝸桿(7)與蝸輪(13)嚙合，所述蝸輪(13)的中部固定連接有滾珠螺母(12)，所述滾珠螺母(12)的內腔內螺紋連接有滾珠絲杠(5)，所述滾珠絲杠(5)與密封殼(3)活動連接，所述滾珠絲杠(5)的端部位于密封殼(3)的外部，所述滾珠絲杠(5)頂端的外圈螺紋連接有連接管(11)，所述密封殼(3)的頂部固定有螺栓收納盒(4)，所述滾珠絲杠(5)與支撐管(2)的內腔活動連接。

4.根據權利要求3所述的一種上展放料閥拆卸輔助裝置，其特征在于：所述升降裝置還包括驅動結構(10)，所述驅動結構(10)與蝸桿(7)連接，所述蝸桿(7)的一端延伸至密封殼(3)的外部，所述蝸桿(7)的一端固定連接有手動轉柄(8)。

5.根據權利要求1所述的一種上展放料閥拆卸輔助裝置，其特征在于：所述圓形卡盤(6)內腔底部的中部設有預留孔(16)，所述預留孔(16)與上展放料閥的閥門絲杠適配，所述加固卡套(15)與預留孔(16)的內腔活動連接，所述加固卡套(15)與閥門絲杠適配。

技術總結
本技術公開了一種上展放料閥拆卸輔助裝置，涉及機械設備技術領域，具體包括支架底座、升降裝置、螺栓收納盒和圓形卡盤，所述支架底座的底部設有萬向輪，所述支架底座的頂部設置有升降裝置，所述升降裝置頂端的外圈螺紋連接有連接管，所述連接管內腔的底端固定連接有加固油缸，所述加固油缸的頂部固定有加固卡套，所述加固卡套與連接管的內腔活動連接。該上展放料閥拆卸輔助裝置，可對上展放料閥進行支撐和限制，使得作業人員由原始方式的三人作業，減少為一人作業，降低員工成本，提高作業效率，且可對上展放料閥內的余液進行收集，避免余液灑落，保護人員自身安全，降低作業風險。

技術研發人員：燕友全,王強,高建彬,李國亮
受保護的技術使用者：山東中金嶺南銅業有限責任公司
技術研發日：20240628
技術公布日：2025/4/28
