本技術涉及建筑裝飾，具體是涉及一種排煙窗的角度調節結構。

背景技術：

1、排煙窗作為建筑行業中常用的結構，有設置于屋頂的排煙天窗，也有設置有外立面上的普通排煙窗，實現建筑內外的采光通風，滿足建筑采光通風排煙需求。

2、目前，市面上現有設置于建筑外立面上的排煙窗包括推拉窗、平開窗以及上下懸窗，正如我們日常看到的排煙窗一樣，推拉窗為在窗框上設置有滑軌，窗體安裝于滑軌上，使用者通過平推拉窗體而使窗體在滑軌上滑移而實現窗的水平打開和關閉；平開窗則是將窗體的一側邊或上下面的一側通過鉸鏈安裝于窗框的立柱上，使用者通過外推或回拉窗體的另一側而實現窗的翻轉打開或關閉；上下懸窗則是將窗體的頂部或底部的兩側通過鉸鏈安裝于窗框的橫梁或底梁上，使用者同樣通過外推或回拉窗體未鉸接的底部或頂部來實現窗的翻轉打開或關閉。雖然上述結構的排煙窗均能滿足普通情況下的采光通風排煙需求，但是，對于一些特定屬性的建筑物而言，如銀行建筑物上的排煙窗，通風排煙需求大，且還需要具備采光防盜的性能，如直接使用目前市面上現有的排煙窗，其憑借僅能采光通風排煙的功能顯然難以滿足上述特殊情況下的使用需求。另外，對于銀行等特殊屬性的建筑物而言，其排煙窗通常安裝于高度較高的位置，開關排煙窗時存在諸多不便，不利于排煙窗的使用。

技術實現思路

1、針對現有技術中存在的上述問題，現旨在提供一種排煙窗的角度調節結構，以設置包括外框、內框的窗框，內框設置于外框內，并將窗體安裝于內框上，同時，內框和窗體之間設置有第一自動開窗結構，外框和內框之間設置有第二自動開窗結構，另外，內框和外框之間設置有防過度開啟組件，內框上設置有防盜網，正常情況下可通過窗體的開啟來實現采光通風排煙，而在通風排煙需求大的情況下可將內框相對于外框打開，實現排煙窗角度調節，增強采光通風排煙能力，同時，通過防盜網和防過度開啟組件提高防盜屬性，另外，通過第一自動開窗結構和第二自動開窗結構實現了對排煙窗啟閉的遠程控制，使用更方便。

2、具體技術方案如下：

3、一種排煙窗的角度調節結構，具有這樣的特征，包括：

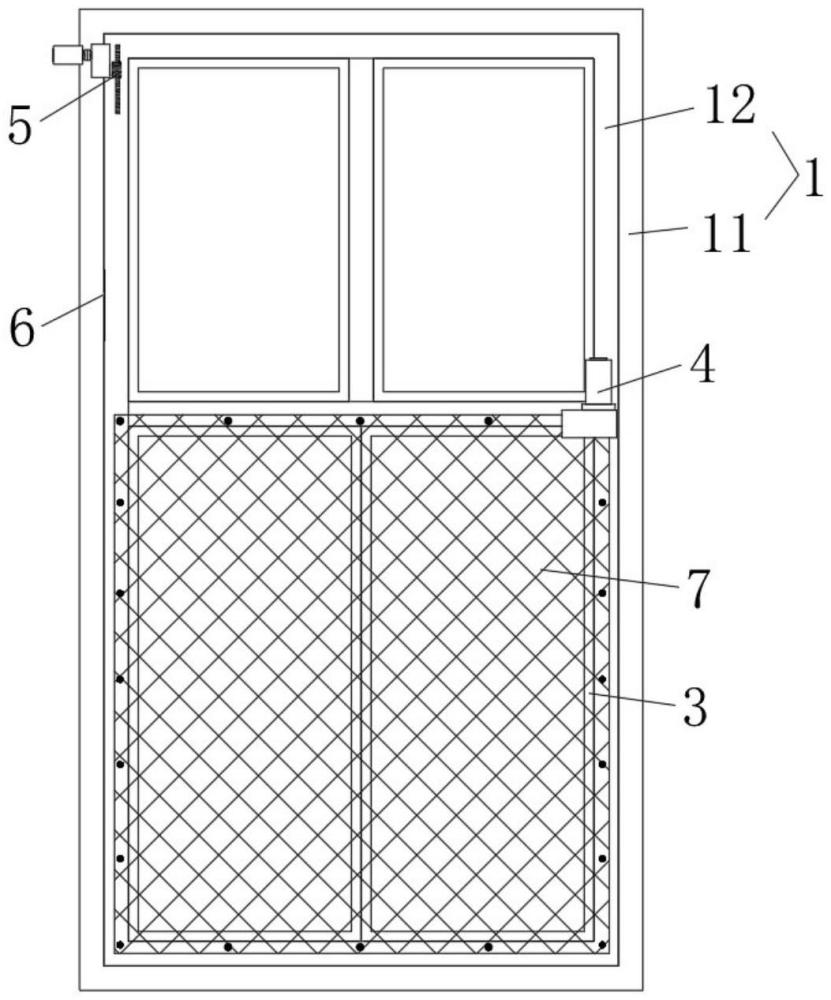

4、窗框，窗框包括均呈矩形框體布置的外框和內框，外框安裝于建筑物墻體上，內框設置于外框的框體內，并且，內框的頂部鉸接于外框的頂部橫梁上，并且，內框的框體內且位于底部橫梁和頂部橫梁上均設置有導軌且相互平行布置；

5、窗體，窗體的頂部和底部均設置有滑槽，且窗體安裝于內框的框體內且頂部和底部的滑槽分別滑設于內框的頂部橫梁和底部橫梁上的導軌上；

6、第一自動開窗結構，第一自動開窗結構設置于內框和窗體之間，包括卷繩、夾板以及第一旋轉驅動器，頂部橫梁對應的導軌的兩端均設置有導輪，卷繩繞設于兩導輪上，夾板的一端裝夾于卷繩的一股繩上，夾板的另一端與窗體連接，第一旋轉驅動器安裝于內框上且與一導輪動力連接；

7、第二自動開窗結構，第二自動開窗結構設置于內框和外框之間，包括圓弧齒條、啟閉齒輪以及第二旋轉驅動器，圓弧齒條的一端安裝于內框上且其圓心與內框在外框上的鉸接軸的軸心呈同心布置，同時，將第二旋轉驅動器設置于外框上并于其輸出軸上安裝有啟閉齒輪，且啟閉齒輪與圓弧齒條嚙合；

8、防過度開啟組件，防過度開啟組件設置于外框和內框之間并限制內框在外框上翻轉的角度；

9、防盜網，防盜網設置于內框上并蓋住窗體打開后形成的窗口。

10、上述的一種排煙窗的角度調節結構，其中，防過度開啟組件包括限制條和限制柱，限制柱安裝于內框上，限制條的一端鉸接于外框上，限制條上開設有條形限位孔，限制柱的一端伸入至條形限位孔內。

11、上述的一種排煙窗的角度調節結構，其中，限制條為扁平條，限制條設置于內框和外框之間的縫隙內。

12、上述的一種排煙窗的角度調節結構，其中，限制柱穿過條形限位孔的一端的端部設置有限位頭，且限位頭的外邊沿突出于限位柱的外壁。

13、上述的一種排煙窗的角度調節結構，其中，限位條背離內框的一側上且位于條形限位孔的孔口外側開設有隱藏槽，且隱藏槽與條形限位孔連通，并且，在限制柱伸入至條形限位孔內時，限位頭位于隱藏槽內。

14、上述的一種排煙窗的角度調節結構，其中，限制條上的條形限位孔的長度小于30cm。

15、上述的一種排煙窗的角度調節結構，其中，圓弧齒條安裝于內框的一側立柱上，第二旋轉驅動器設置于外框的對應側的側立柱上。

16、上述的一種排煙窗的角度調節結構，其中，導輪均為齒形輪，卷繩為齒形皮帶。

17、上述的一種排煙窗的角度調節結構，其中，防盜網設置于內框的內側一側。

18、上述技術方案的積極效果是：

19、上述的排煙窗的角度調節結構，通過設置包括內框和外框的窗框，并將內框的上端鉸接于外框的頂部橫梁上，同時，于內框上設置有導軌并滑設有窗體，并且，于與內框和窗體之間設置有第一自動開窗結構，于外框和內框之間設置有第二自動開窗結構，另外，于內框和外框之間設置有防過度開啟組件以及在內框上且位于窗體打開形成的窗口處設置有防盜網，能在正常情況下通過窗體的打開實現采光通風排煙，而在通風排煙需求大的情況下可將內框相對于外框翻轉，實現排煙窗角度調節，增強采光通風排煙能力，并且，通過防過度開啟組件和防盜網提升了防盜屬性，同時也能通過第一自動開窗結構和第二自動開窗結構實現遠程控制，操作更方便。

技術特征：

1.一種排煙窗的角度調節結構，其特征在于，包括：

2.根據權利要求1所述的排煙窗的角度調節結構，其特征在于，所述防過度開啟組件包括限制條和限制柱，所述限制柱安裝于所述內框上，所述限制條的一端鉸接于所述外框上，所述限制條上開設有條形限位孔，所述限制柱的一端伸入至所述條形限位孔內。

3.根據權利要求2所述的排煙窗的角度調節結構，其特征在于，所述限制條為扁平條，所述限制條設置于所述內框和所述外框之間的縫隙內。

4.根據權利要求2所述的排煙窗的角度調節結構，其特征在于，所述限制柱穿過所述條形限位孔的一端的端部設置有限位頭，且所述限位頭的外邊沿突出于所述限制柱的外壁。

5.根據權利要求4所述的排煙窗的角度調節結構，其特征在于，所述限制條背離所述內框的一側上且位于所述條形限位孔的孔口外側開設有隱藏槽，且所述隱藏槽與所述條形限位孔連通，并且，在所述限制柱伸入至所述條形限位孔內時，所述限位頭位于所述隱藏槽內。

6.根據權利要求2所述的排煙窗的角度調節結構，其特征在于，所述限制條上的所述條形限位孔的長度小于30cm。

7.根據權利要求1所述的排煙窗的角度調節結構，其特征在于，所述圓弧齒條安裝于所述內框的一側立柱上，所述第二旋轉驅動器設置于所述外框的對應側的側立柱上。

8.根據權利要求1所述的排煙窗的角度調節結構，其特征在于，所述導輪均為齒形輪，所述卷繩為齒形皮帶。

9.根據權利要求1所述的排煙窗的角度調節結構，其特征在于，所述防盜網設置于所述內框的內側一側。

技術總結
本技術提供了一種排煙窗的角度調節結構，屬于建筑裝飾技術領域。本技術通過將框體的內框的頂部鉸接于外框的頂部橫梁上，并且將窗體滑設于內框上，同時，于窗體和內框之間設置有第一自動開窗結構，于內框和外框之間設置有第二自動開窗結構和防過度開啟組件，同時于內框上設置有防盜網并蓋住窗體打開后形成的窗口，可在正常情況下通過窗體的開啟滿足采光通風排煙需求，并可通過內框在外框上的角度調節實現內框相對于外框的打開，增強采光通風排煙能力，同時，也通過防過度開啟組件和防盜網保證其防盜性能，另外，還能通過第一自動開窗結構和第二自動開窗結構實現遠程控制，窗戶啟閉更方便。

技術研發人員：陳錦標,吳志紅,吳志未
受保護的技術使用者：甬騰建設有限公司
技術研發日：20240701
技術公布日：2025/4/28
