本技術涉及天線領域，特別涉及一種5g天線。

背景技術：

1、隨著新的5g頻譜的談及，網絡運營商將競相提供5g選項，提供千兆位服務，能夠滿足當今數據饑渴的家庭，企業和企業用戶。高增益、高穿透覆蓋的無限固定接入天線，更是近年迫切需求。用5g無線接入代替最后一公里的光纖入戶，從而可省去光纖敷設，為企業和家庭低成本、靈活的提供寬帶接入服務。在現代建筑物的復雜性影響下，會大大地降低了設備間的連接穩定性，也影響了天線的輻射增益和穿透效果。現有的雙極化天線振子采用金屬反射板、雙極化輻射板及引向輻射板三層組合，其能夠在一定程度上使天線的增益最大化，但是所制得的天線難以滿足現階段5g固定無線接入通訊市場的高增益高穿透的要求。此外，現有天線體積大、重量重，難以滿足輕量化的要求。

技術實現思路

1、本實用新型所要解決的技術問題在于，提供一種5g天線，體積小、輻射增益高、穿透效果好。

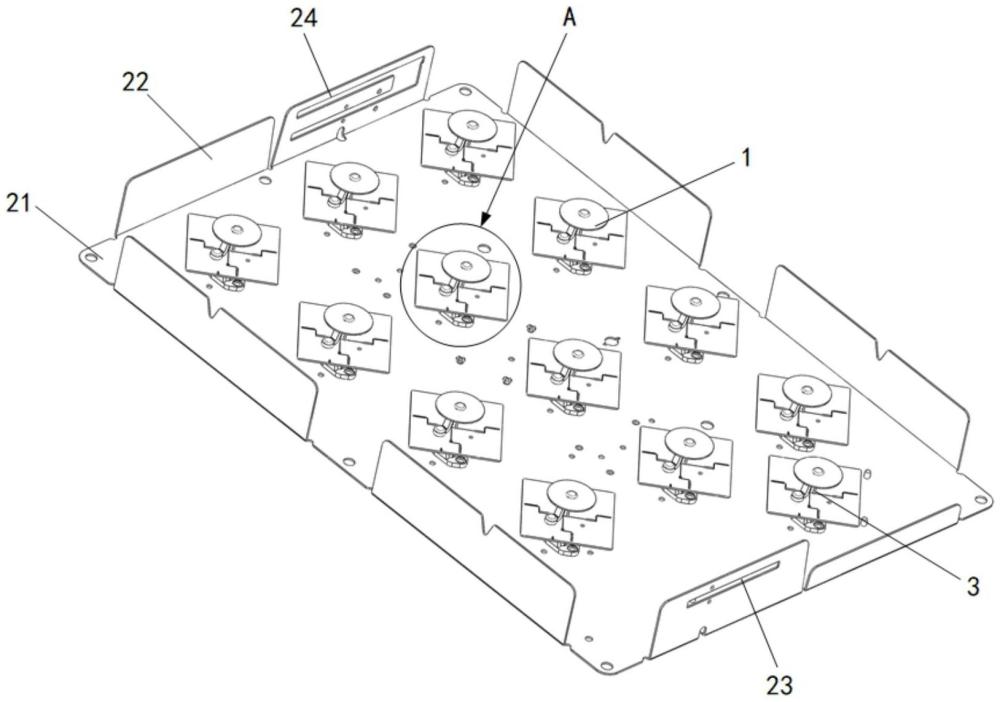

2、為了解決上述技術問題，本實用新型提供了一種5g天線，包括反射板和設有于反射板正面的振子組；所述振子組包括若干個第一天線振子，所述第一天線振子包括基板和引向件，所述反射板、基板和引向件自下往上依次設置；所述基板的底部覆蓋有輻射層，頂部設有耦合微帶線；

3、所述反射板設有若干個第一極孔，相鄰兩個所述第一極孔之間的距離為第一預設距離，所述第一天線振子和第一極孔一一對應設置；所述反射板的背面設有分電路板組和總電路板，所述第一天線振子通過第一極孔與分電路板組電連接，所述分電路板組和總電路板電連接。

4、作為上述方案的改進，所述第一極孔呈陣列排布，所述第一預設距離為70mm-120mm。

5、作為上述方案的改進，所述分電路板組至少為兩組，每組所述分電路板分別與總電路板電連接，所述總電路板設于兩組分電路板組之間。

6、作為上述方案的改進，還包括設于振子組外側的第二天線振子，所述反射板上設有第二極孔，所述第二天線振子和第二極孔相對應設置。

7、作為上述方案的改進，所述第二極孔分別與兩個相鄰的第一極孔的距離為第二預設距離，所述第二預設距離為60mm-100mm。

8、作為上述方案的改進，所述反射板包括主反射板和側反射板，所述側反射板設于主反射板的邊沿，所述第一極孔、第二極孔、分電路板組、總電路板、第一天線振子和第二天線振子均設于主反射板上。

9、作為上述方案的改進，所述側反射板上設有藍牙振子和gps振子，所述藍牙振子和gps振子均為縫隙結構。

10、作為上述方案的改進，所述反射板為一體成型；

11、所述反射板的厚度為0.5mm-1.4mm；

12、所述反射板為鋁鈑金件。

13、作為上述方案的改進，所述輻射層為正方形，其邊長為1/4-3/4λ1；

14、所述輻射層上設有若干個隔離槽，所述隔離槽的寬度為0.5mm-4mm，所述隔離槽的長度為1/4-1/2λ1；

15、所述輻射層與所述反射板之間的距離為1/4-1/2λ1。

16、作為上述方案的改進，所述耦合微帶線的線寬為65-85ω，所述耦合微帶線的長度為0.8-1.5λ1；

17、所述基板為fr4基板；所述基板的厚度為0.5mm-1.5mm；

18、所述引向件的形狀為圓形，所述引向件的直徑為1/4-1/2λ2；

19、所述引向件和輻射層的距離為0.15-0.2λ2；

20、其中，λ1＝2700mhz，λ2＝3700mhz。

21、實施本實用新型，具有如下有益效果：

22、本實用新型5g天線在反射板上設置若干個第一極孔，并相應地設置了第一天線振子，相鄰兩個第一極孔之間的距離為第一預設距離。同軸電纜穿設在第一天線振子上，并通過第一極孔與分電路板組連接，最后由分電路板組匯集到總電路板上，在總電路板上輸出兩端口，組成兩端口天線結構，而第一預設距離的設置，使波形疊加，提高輻射增益，實現在體積小的情況下，提高輻射增益，穿透效果好。

技術特征：

1.一種5g天線，其特征在于，包括反射板和設有于反射板正面的振子組；所述振子組包括若干個第一天線振子，所述第一天線振子包括基板和引向件，所述反射板、基板和引向件自下往上依次設置；所述基板的底部覆蓋有輻射層，頂部設有耦合微帶線；

2.如權利要求1所述的5g天線，其特征在于，所述第一極孔呈陣列排布，所述第一預設距離為70mm-120mm。

3.如權利要求1所述的5g天線，其特征在于，所述分電路板組至少為兩組，每組所述分電路板分別與總電路板電連接，所述總電路板設于兩組分電路板組之間。

4.如權利要求1所述的5g天線，其特征在于，還包括設于振子組外側的第二天線振子，所述反射板上設有第二極孔，所述第二天線振子和第二極孔相對應設置。

5.如權利要求4所述的5g天線，其特征在于，所述第二極孔分別與兩個相鄰的第一極孔的距離為第二預設距離，所述第二預設距離為60mm-100mm。

6.如權利要求4所述的5g天線，其特征在于，所述反射板包括主反射板和側反射板，所述側反射板設于主反射板的邊沿，所述第一極孔、第二極孔、分電路板組、總電路板、第一天線振子和第二天線振子均設于主反射板上。

7.如權利要求6所述的5g天線，其特征在于，所述側反射板上設有藍牙振子和gps振子，所述藍牙振子和gps振子均為縫隙結構。

8.如權利要求1-7中任一項所述的5g天線，其特征在于，所述反射板為一體成型；

9.如權利要求1-7中任一項所述的5g天線，其特征在于，所述輻射層為正方形，其邊長為1/4-3/4λ1；

10.如權利要求9所述的5g天線，其特征在于，所述耦合微帶線的線寬為65-85ω，所述耦合微帶線的長度為0.8-1.5λ1；

技術總結
本技術涉及天線領域，特別涉及一種5G天線，包括反射板和設有于反射板正面的振子組；所述振子組包括若干個第一天線振子，所述第一天線振子包括基板和引向件，所述反射板、基板和引向件自下往上依次設置；所述基板的底部覆蓋有輻射層，頂部設有耦合微帶線；所述反射板設有若干個第一極孔，相鄰兩個所述第一極孔之間的距離為第一預設距離，所述第一天線振子和第一極孔一一對應設置；所述反射板的背面設有分電路板組和總電路板，所述第一天線振子通過第一極孔與分電路板組電連接，所述分電路板組和總電路板電連接。采用本技術，體積小、輻射增益高、穿透效果好。

技術研發人員：任光升,徐藝峰,陳勇,鄧曉生,謝宇斌,溫展宇
受保護的技術使用者：廣東盛華德通訊科技股份有限公司
技術研發日：20240702
技術公布日：2025/4/28
