本技術屬于切膠，具體涉及一種切膠裝置。

背景技術：

1、隨著電子技術的飛速發展，音響的使用也越來越多，小型音響也隨之得到更加廣泛的應用，由于喇叭是構成音響音量音質的一個重要組成部分，所以大量的研發人員都在盡力的拓展各項技術，傳統的音響喇叭和喇叭的配套膠邊結構一般是板狀膠邊的一端與喇叭本體上盆架連接，另一端連接音響支架。

2、膠邊的生產制造過程中需要對橡膠原料先進行分切，需要借助分切設備進行分切，再經開煉機進行整形。申請號為cn201721537083.3的中國專利公開了了一種硅橡膠膠料切膠機，包括基座，所述的基座上設有釜體，所述的釜體上設有加料口、攪拌裝置和螺桿擠出裝置，所述的螺桿擠出裝置的出口設有切割裝置，所述的螺桿擠出裝置的入口與釜體的腔體下部連通。該實用新型的目的在于提供一種結構簡單、可以連續出料、產品規格統一的硅橡膠膠料切膠機。

3、現有的橡膠膠料切膠裝置在使用時大多都是直接驅動切刀來切割膠料，缺乏緩沖保護，切刀容易損毀，需要經常更換切刀，無疑增加了生產成本，為此改進設計了一種切膠裝置。

技術實現思路

1、針對現有技術中存在的上述不足之處，本實用新型提供了一種切膠裝置，用以解決上述背景技術中的問題。

2、為了解決上述技術問題，本實用新型采用了如下技術方案：

3、一種切膠裝置，包括龍門機架和安裝在龍門機架上的切割裝置，所述切割裝置包括；

4、液壓缸，所述液壓缸固定安裝在龍門機架的頂部，所述液壓缸的伸縮活動端連接有連接軸，所述連接軸的底部設有限位底盤、連接軸的中部設有上限位盤；

5、刀頭連接架，所述刀頭連接架包括上連接架和下連接架，所述下連接架的兩端和上連接架固定連接，下連接架的主體和上連接架之間存在空隙，所述連接軸穿設在上連接架的板體上，上連接架位于上限位盤和限位底盤之間，所述下連接架的板體和限位底盤之間設置有緩沖彈簧；

6、切刀，所述切刀安裝在下連接架上。

7、通過采用上述結構設計，該切膠裝置包括切割裝置和為切割裝置提供安裝支撐的龍門機架，切割裝置包括動力元件液壓缸和切刀，切刀和液壓缸之間連接有連接軸和刀頭連接架，其中連接軸的底部設有限位底盤、中部設有上限位盤，刀頭連接架包括上連接架和下連接架，連接軸穿設在上連接架的板體上，上連接架位于上限位盤和限位底盤之間，所述下連接架的板體和限位底盤之間設置有緩沖彈簧，在使用時，通過液壓缸通過連接軸帶動刀頭連接架以及切刀向下移動，對原料進行切割，在此過程中，刀頭連接架以及切刀整體下移，在下移的過程中上限位盤為接觸上連接架，當切刀接觸原料后限位底盤擠壓緩沖彈簧，形成緩沖，液壓缸繼續推動，上限位盤開始接觸上連接架，擠壓上連接架，提供足夠的動力，使切刀切割原料。

8、進一步地，還包括兩導向滑桿，兩導向滑桿固定設置于切割裝置的兩側；

9、所述上連接架的兩端連接有導向滑套，所述導向滑套滑動安裝在導向滑桿上。

10、進一步地，所述上連接架和下連接架均為u形的板體結構，所述緩沖彈簧固定連接在下連接架上。

11、進一步地，所述上限位盤和限位底盤之間的距離小于所述下連接架的主體和上連接架之間的間距。

12、進一步地，所述龍門機架包括兩對向設置設置的立柱，兩立柱的頂部連接有頂梁，所述液壓缸固定安裝在頂梁上，兩立柱的底部之間設置有切膠板，所述切膠板的表面開設有切刀槽。

13、進一步地，所述立柱的外側連接有邊框，兩邊框之間安裝有用于輔助送料的傳動輥。

14、本實用新型與現有技術相比，具有如下有益效果：

15、1.該切膠裝置包括切割裝置和為切割裝置提供安裝支撐的龍門機架，切割裝置包括動力元件液壓缸和切刀，切刀和液壓缸之間連接有連接軸和刀頭連接架，其中連接軸的底部設有限位底盤、中部設有上限位盤，刀頭連接架包括上連接架和下連接架，連接軸穿設在上連接架的板體上，上連接架位于上限位盤和限位底盤之間，所述下連接架的板體和限位底盤之間設置有緩沖彈簧，在使用時，通過液壓缸通過連接軸帶動刀頭連接架以及切刀向下移動，對原料進行切割，在此過程中，刀頭連接架以及切刀整體下移，在下移的過程中上限位盤為接觸上連接架，當切刀接觸原料后限位底盤擠壓緩沖彈簧，形成緩沖，液壓缸繼續推動，上限位盤開始接觸上連接架，擠壓上連接架，提供足夠的動力，使切刀切割原料；

16、2.通過在連接軸上設置上限位盤和限位底盤，設計由上連接架和下連接架組成的刀頭連接架，下連接架和限位底盤之間設置有緩沖彈簧，通過上述的結構形成一種緩沖結構，為切刀提供緩沖保護，提高裝置使用壽命，該裝置結構簡單。

技術特征：

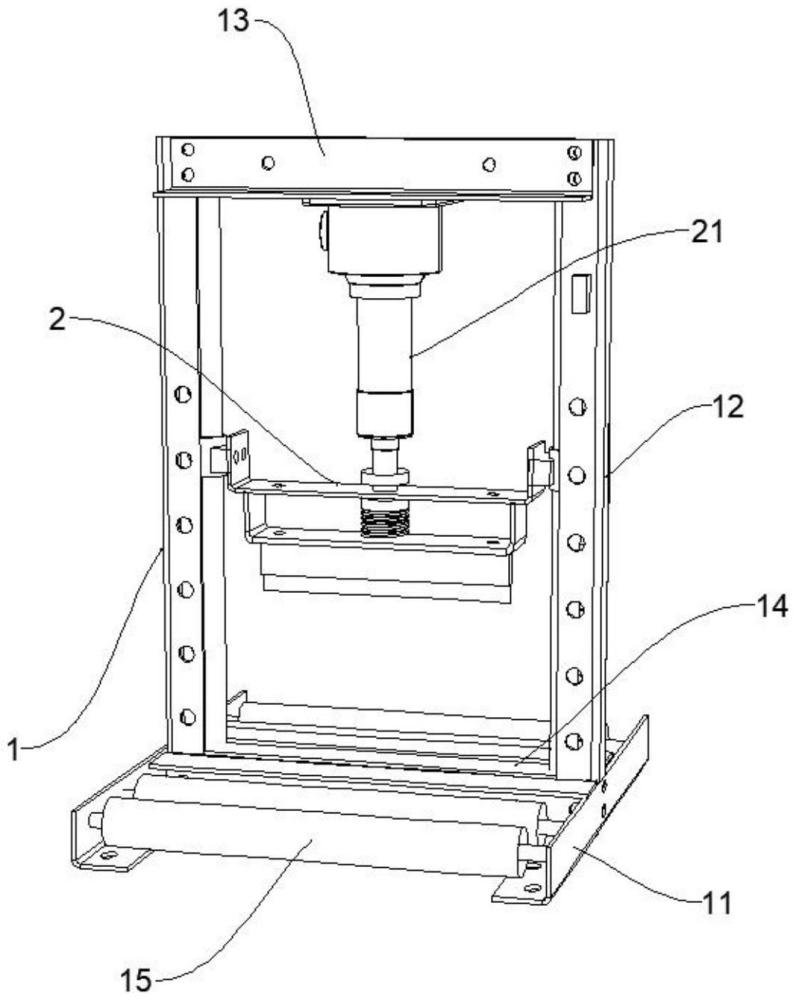

1.一種切膠裝置，其特征在于：包括龍門機架(1)和安裝在龍門機架(1)上的切割裝置(2)，所述切割裝置(2)包括；

2.如權利要求1所述的一種切膠裝置，其特征在于：還包括兩導向滑桿(28)，兩導向滑桿(28)固定設置于切割裝置(2)的兩側；

3.如權利要求1所述的一種切膠裝置，其特征在于：所述上連接架(221)和下連接架(222)均為u形的板體結構，所述緩沖彈簧(26)固定連接在下連接架(222)上。

4.如權利要求3所述的一種切膠裝置，其特征在于：所述上限位盤(24)和限位底盤(25)之間的距離小于所述下連接架(222)的主體和上連接架(221)之間的間距。

5.如權利要求4所述的一種切膠裝置，其特征在于：所述龍門機架(1)包括兩對向設置設置的立柱(12)，兩立柱(12)的頂部連接有頂梁(13)，所述液壓缸(21)固定安裝在頂梁(13)上，兩立柱(12)的底部之間設置有切膠板(14)，所述切膠板(14)的表面開設有切刀槽。

6.如權利要求5所述的一種切膠裝置，其特征在于：所述立柱(12)的外側連接有邊框(11)，兩邊框(11)之間安裝有用于輔助送料的傳動輥(15)。

技術總結
本技術屬于切膠技術領域，具體涉及一種切膠裝置，包括龍門機架和安裝在龍門機架上的切割裝置，所述切割裝置包括；液壓缸，所述液壓缸固定安裝在龍門機架的頂部，所述液壓缸的伸縮活動端連接有連接軸，所述連接軸的底部設有限位底盤、連接軸的中部設有上限位盤；刀頭連接架，所述刀頭連接架包括上連接架和下連接架，所述下連接架的兩端和上連接架固定連接，下連接架的主體和上連接架之間存在空隙，所述連接軸穿設在上連接架的板體上，上連接架位于上限位盤和限位底盤之間，所述下連接架的板體和限位底盤之間設置有緩沖彈簧；切刀，所述切刀安裝在下連接架上。

技術研發人員：吳巧發
受保護的技術使用者：重慶美迪電聲科技有限公司
技術研發日：20240712
技術公布日：2025/4/28
