本技術涉及技術研發工作臺，具體為一種新材料技術研發工作臺。

背景技術：

1、工作臺采用優質冷扎板精工制作而成，堅固的工作桌框架，牢固平穩，多種工作桌面選擇，可配合不同使用的要求，工具吊柜，側柜燈架，調節腳杯，外形美觀，層板，抽屜質量上乘，承重大，抽屜內可根據需要任意分隔，節約空間，適用性強。

2、專利公開號：cn217989377u，本實用新型公開了一種新材料技術研發工作臺，包括工作臺主體，所述工作臺主體下端外表面的四角固定安裝有支腳，所述工作臺主體的前端外表面設置有收納柜，所述工作臺主體的上端外表面固定安裝有實驗桌臺，所述實驗桌臺上端外表面的左側固定安裝有第一側擋板，所述實驗桌臺上端外表面的右側固定安裝有第二側擋板，所述實驗桌臺上端外表面的后側固定安裝有后擋板，所述實驗桌臺的前端外表面設置有前活動擋板，且所述第二側擋板一側外表面的上部固定安裝有防塵組件。本實用新型所述的一種新材料技術研發工作臺，通過設置的防塵組件，便于對工作臺進行遮蓋，避免在不使用時，可以起到防護的作用，避免落灰，且防塵布便于進行收放。

3、但是現有的技術工作臺使用過程，大多沒有設置可調節高度的裝置，導致不同身高的設計人員不易操作技術工作臺，降低了技術工作臺的實用性；因此，針對上述問題提出一種新材料技術研發工作臺。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種新材料技術研發工作臺，具備高度可調節的優點，解決了現有的技術工作臺，大多沒有設置可調節高度的裝置，導致不同身高的設計人員不易操作技術工作臺的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新材料技術研發工作臺，包括：

3、操作箱；

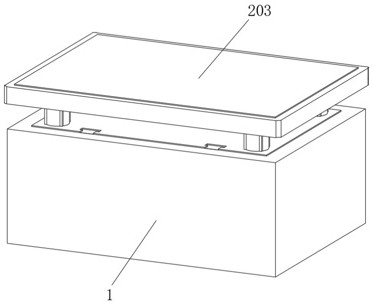

4、工作臺機構，所述工作臺機構的表面和操作箱的內腔活動連接，所述工作臺機構包括支撐塊、支撐桿和工作臺本體，所述支撐塊頂部的四角均貫穿操作箱的頂部固定連接有支撐桿，所述支撐桿的頂部固定連接有工作臺本體；

5、控制機構，所述控制機構的右側和操作箱內壁的右側固定連接，所述控制機構包括電機、輸出桿、第一齒輪、橫板、活動塊、第二齒輪、螺紋塊和螺紋套，所述電機的輸出端固定連接有輸出桿，所述輸出桿表面的左側和右側均固定套接有第一齒輪，所述操作箱內壁的前端固定連接有橫板，所述橫板的背端和操作箱內壁的背端固定連接，所述橫板內腔的左側和右側均活動連接有活動塊，所述活動塊的底部貫穿橫板的底部固定連接有第二齒輪，所述第二齒輪的右側和第一齒輪的頂部嚙合連接，所述活動塊的頂部貫穿橫板的頂部固定連接有螺紋塊，所述螺紋塊的表面通過螺紋活動套接有螺紋套，所述螺紋套的頂部和支撐塊的底部固定連接。

6、作為本實用新型優選的，所述輸出桿的左側固定連接有轉塊，所述轉塊的左側通過轉軸和操作箱內壁的左側活動連接。

7、作為本實用新型優選的，所述螺紋套的前端和背端均固定連接有連接桿，所述連接桿的前端固定連接有實心桿，所述實心桿的表面活動套接有空心桿，所述空心桿的底部和操作箱內壁的底部固定連接。

8、作為本實用新型優選的，所述支撐塊底部的四角均滑動連接有l(wèi)型板，所述l型板的前端和操作箱內壁的前端固定連接。

9、作為本實用新型優選的，所述電機的底部固定連接有墊板，所述墊板的底部和操作箱內壁的底部固定連接。

10、作為本實用新型優選的，所述操作箱內壁的前端和背端均固定連接有限位桿，所述支撐塊的前端和背端且對應限位桿的位置均開設有限位槽。

11、與現有技術相比，本實用新型的有益效果如下：

12、1、本實用新型通過電機、輸出桿、第一齒輪、第二齒輪、活動塊、螺紋塊、螺紋套、支撐塊、支撐桿和工作臺本體配合使用，通過啟動電機帶動輸出桿旋轉，輸出桿旋轉帶動第一齒輪旋轉，第一齒輪旋轉帶動第二齒輪旋轉，第二齒輪旋轉帶動活動塊和螺紋塊旋轉同時使螺紋套通過螺紋帶動支撐塊、支撐桿和工作臺本體向上移動，提高了技術工作臺的實用性。

13、2、本實用新型通過轉塊的設置，能夠輔助輸出桿旋轉，避免了輸出桿旋轉時容易出現彎折。

技術特征：

1.一種新材料技術研發工作臺，其特征在于，包括：

2.根據權利要求1所述的一種新材料技術研發工作臺，其特征在于：所述輸出桿（302）的左側固定連接有轉塊（4），所述轉塊（4）的左側通過轉軸和操作箱（1）內壁的左側活動連接。

3.根據權利要求1所述的一種新材料技術研發工作臺，其特征在于：所述螺紋套（308）的前端和背端均固定連接有連接桿（5），所述連接桿（5）的前端固定連接有實心桿（6），所述實心桿（6）的表面活動套接有空心桿（7），所述空心桿（7）的底部和操作箱（1）內壁的底部固定連接。

4.根據權利要求1所述的一種新材料技術研發工作臺，其特征在于：所述支撐塊（201）底部的四角均滑動連接有l(wèi)型板（8），所述l型板（8）的前端和操作箱（1）內壁的前端固定連接。

5.根據權利要求1所述的一種新材料技術研發工作臺，其特征在于：所述電機（301）的底部固定連接有墊板（9），所述墊板（9）的底部和操作箱（1）內壁的底部固定連接。

6.根據權利要求1所述的一種新材料技術研發工作臺，其特征在于：所述操作箱（1）內壁的前端和背端均固定連接有限位桿（10），所述支撐塊（201）的前端和背端且對應限位桿（10）的位置均開設有限位槽（11）。

技術總結
本技術公開了一種新材料技術研發工作臺，包括：操作箱；工作臺機構，所述工作臺機構的表面和操作箱的內腔活動連接，所述工作臺機構包括支撐塊、支撐桿和工作臺本體，所述支撐塊頂部的四角均貫穿操作箱的頂部固定連接有支撐桿，所述支撐桿的頂部固定連接有工作臺本體。本技術通過電機、輸出桿、第一齒輪、第二齒輪、活動塊、螺紋塊、螺紋套、支撐塊、支撐桿和工作臺本體配合使用，通過啟動電機帶動輸出桿旋轉，輸出桿旋轉帶動第一齒輪旋轉，第一齒輪旋轉帶動第二齒輪旋轉，第二齒輪旋轉帶動活動塊和螺紋塊旋轉同時使螺紋套通過螺紋帶動支撐塊、支撐桿和工作臺本體向上移動，提高了技術工作臺的實用性。

技術研發人員：趙杰
受保護的技術使用者：湖南晟塑新材料科技有限公司
技術研發日：20240709
技術公布日：2025/4/28
