本技術涉及探測模塊加工設備，具體為一種探測模塊裝配順序的夾持工裝。

背景技術：

1、模塊化是一種處理復雜系統分解為更好的可管理模塊的方式，有多種屬性，分別反映其內部特性，模塊化用來分割，組織和打包軟件，每個模塊完成一個特定的子功能，所有的模塊按某種方法組裝起來，成為一個整體，完成整個系統所要求的功能，現有的部分設備的組合使用可提高多組不同的模塊化功能結構的配合組裝達成使用目的。

2、模塊化的設備結構在進行安裝使用時受其安裝需求的影響，其單個的功能模塊結構在使用前，模塊化的結構需要對其進行處理加工，然而其結構本身造價成本的高昂，為保障其模塊化結構的安全加工使用，本申請?zhí)岢鲆环N新型有序的工裝加工結構。

技術實現思路

1、本實用新型的目的在于提供一種探測模塊裝配順序的夾持工裝，以解決上述背景技術中提出模塊化結構安全加工的問題。

2、為實現上述目的，本實用新型提供如下技術方案，公開了一種探測模塊裝配順序的夾持工裝，包括：驅動座，所述驅動座的頂部固定安裝有夾具座，所述夾具座的正面和背面均開設有貫穿口，所述驅動座的一側固定安裝有調控座，所述驅動座的另一側開設有出料口，所述調控座的底部固定安裝有步進電機，所述步進電機的輸出端固定安裝有轉向輪，所述轉向輪的外表面固定安裝有限位套管，所述限位套管的內壁活動安裝有抵觸塊，所述夾具座內壁的底部滑動連接有工裝板，所述工裝板的頂部等距設置有多組擺放座，所述擺放座的頂部固定安裝有兩組夾持板，兩組所述夾持板的外表面卡接有密封蓋。

3、作為本實用新型的一種優選技術方案，所述驅動座一側的前端固定安裝有驅動電機，所述驅動電機的輸出端固定安裝有驅動輪，所述驅動座的內壁轉動連接有多組銜接輪，所述驅動輪和銜接輪的外表面纏繞設置有驅動履帶，所述銜接輪的外表面固定安裝有限位齒輪，所述工裝板的底部固定安裝有限位齒板，且限位齒輪與限位齒板之間相互嚙合。

4、作為本實用新型的一種優選技術方案，兩組所述夾持板內壁的相向面均轉動連接有限位轉軸，所述限位轉軸的外表面固定安裝有轉向夾板。

5、作為本實用新型的一種優選技術方案，所述夾持板的內壁固定安裝有多組限位彈簧，且限位彈簧的前端固定連接于轉向夾板的外表面。

6、作為本實用新型的一種優選技術方案，所述限位套管的內底壁固定安裝有緩沖彈簧，且緩沖彈簧的內部設置有阻尼器，所述緩沖彈簧的頂部固定連接于抵觸塊的內底壁。

7、作為本實用新型的一種優選技術方案，所述驅動座的底部固定安裝有配重座，所述配重座底部的前端和尾端均固定安裝有防滑底座。

8、作為本實用新型的一種優選技術方案，所述抵觸塊的外表面固定安裝有導向滑塊，且導向滑塊滑動連接于限位套管的內壁。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過工裝板在驅動座內的滑動調節，配合其頂部對模塊結構的等距夾持?jǐn)[放結構，使其擺放座上設置有保護結構，可對未進行加工的模塊進行包裹保護，且在進行加工時，可通過抵觸塊的活動，對保護結構進行推動剝離，繼而使得裝置配合模塊進行加工前可具備獨立的保護結構，以及輔助剝離結構，繼而保障對模塊加工的安全有序性。

11、2、本實用新型通過擺放座的等距設備在，使得裝置在進行加工工裝時，且可配合夾持板上的回彈夾持結構達到對模塊結構的夾持固定，使得裝置具備移動的存儲功能，可通過對多個模塊的預擺放，繼而配合裝置的滑動調節，使其加工結構的依次顯露，繼而保障裝置的持續使用。

技術特征：

1.一種探測模塊裝配順序的夾持工裝，包括：驅動座(1)，其特征在于：所述驅動座(1)的頂部固定安裝有夾具座(2)，所述夾具座(2)的正面和背面均開設有貫穿口(3)，所述驅動座(1)的一側固定安裝有調控座(4)，所述驅動座(1)的另一側開設有出料口(5)，所述調控座(4)的底部固定安裝有步進電機(6)，所述步進電機(6)的輸出端固定安裝有轉向輪(7)，所述轉向輪(7)的外表面固定安裝有限位套管(8)，所述限位套管(8)的內壁活動安裝有抵觸塊(9)，所述夾具座(2)內壁的底部滑動連接有工裝板(10)，所述工裝板(10)的頂部等距設置有多組擺放座(11)，所述擺放座(11)的頂部固定安裝有兩組夾持板(12)，兩組所述夾持板(12)的外表面卡接有密封蓋(13)。

2.根據權利要求1所述的一種探測模塊裝配順序的夾持工裝，其特征在于：所述驅動座(1)一側的前端固定安裝有驅動電機(14)，所述驅動電機(14)的輸出端固定安裝有驅動輪(15)，所述驅動座(1)的內壁轉動連接有多組銜接輪(16)，所述驅動輪(15)和銜接輪(16)的外表面纏繞設置有驅動履帶(17)，所述銜接輪(16)的外表面固定安裝有限位齒輪(18)，所述工裝板(10)的底部固定安裝有限位齒板(19)，且限位齒輪(18)與限位齒板(19)之間相互嚙合。

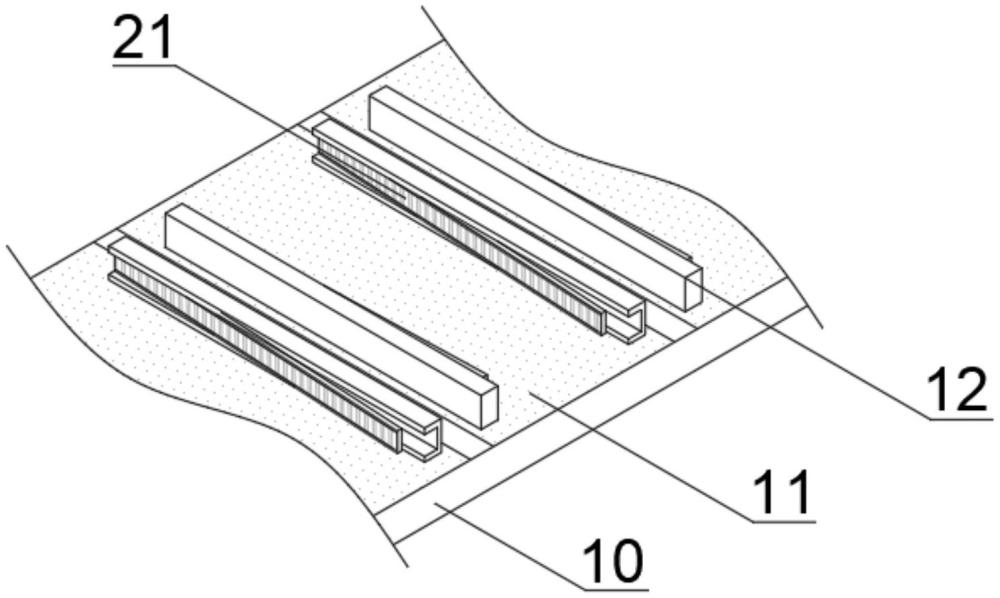

3.根據權利要求1所述的一種探測模塊裝配順序的夾持工裝，其特征在于：兩組所述夾持板(12)內壁的相向面均轉動連接有限位轉軸(20)，所述限位轉軸(20)的外表面固定安裝有轉向夾板(21)。

4.根據權利要求1所述的一種探測模塊裝配順序的夾持工裝，其特征在于：所述夾持板(12)的內壁固定安裝有多組限位彈簧(22)，且限位彈簧(22)的前端固定連接于轉向夾板(21)的外表面。

5.根據權利要求1所述的一種探測模塊裝配順序的夾持工裝，其特征在于：所述限位套管(8)的內底壁固定安裝有緩沖彈簧(23)，且緩沖彈簧(23)的內部設置有阻尼器，所述緩沖彈簧(23)的頂部固定連接于抵觸塊(9)的內底壁。

6.根據權利要求1所述的一種探測模塊裝配順序的夾持工裝，其特征在于：所述驅動座(1)的底部固定安裝有配重座(24)，所述配重座(24)底部的前端和尾端均固定安裝有防滑底座(25)。

7.根據權利要求1所述的一種探測模塊裝配順序的夾持工裝，其特征在于：所述抵觸塊(9)的外表面固定安裝有導向滑塊(26)，且導向滑塊(26)滑動連接于限位套管(8)的內壁。

技術總結
本技術涉及探測模塊加工設備技術領域，公開了一種探測模塊裝配順序的夾持工裝，包括：驅動座，所述驅動座的頂部固定安裝有夾具座，所述夾具座的正面和背面均開設有貫穿口，所述驅動座的一側固定安裝有調控座，所述驅動座的另一側開設有出料口，所述調控座的底部固定安裝有步進電機，所述步進電機的輸出端固定安裝有轉向輪，所述轉向輪的外表面固定安裝有限位套管。本技術通過工裝板在驅動座內的滑動調節，對加工模塊進行包裹保護，且在進行加工時，可通過抵觸塊的活動，對保護結構進行推動剝離，繼而使得裝置配合模塊進行加工前可具備獨立的保護結構，以及輔助剝離結構，繼而保障對模塊加工的安全有序性。

技術研發人員：陳雙
受保護的技術使用者：天合富奧汽車安全系統（長春）有限公司
技術研發日：20240715
技術公布日：2025/4/28
