本技術涉及汽車電控懸架減震器的領域，具體涉及一種可調cdc減震器外置電磁閥安裝與拆卸工裝結構。

背景技術：

1、減震器(shock?absorber)：是用來抑制彈簧吸震后反彈時的震蕩及來自路面沖擊的零部件。廣泛用于汽車，為加速車架與車身振動的衰減，以改善汽車的行駛平順性。

2、電磁閥(slenoid?valves)：安裝在減震器上起到對阻尼調控的作用。

3、貯油筒(reservoir?tube)：起到存儲減震器油液并提供支撐作用。

4、油封(oil?seal):對減震器端部進行油液及氮氣密封。

5、如圖1、2、3所示，現有技術中減震器的端部封口采用旋壓卷邊，將貯油筒a(1’)旋壓翻邊，將油封a(2’)壓牢起到密封作用；電磁閥定位安裝采用手動調整，將第三缸的油液流通孔a(3’)與電磁閥安裝腔旋轉在一個軸線，再將電磁閥a(5’)手動旋擰到電磁閥安裝腔(4’)內。

6、由于前期電控減震器需要調試，對減震器內部閥系需要調整，現有技術采用旋壓翻邊對減震器端部密封，如內部閥系需要調整，則整支減震器將全部報廢。此外，第三缸油液流通孔與電磁閥安裝腔很難保證同軸度，由于電磁閥采用手動旋擰，旋擰到位得不到保證，電磁閥拆卸易損壞。

技術實現思路

1、本實用新型的目的在于克服現有技術存在的不足，而提供一種可調cdc減震器外置電磁閥安裝與拆卸工裝結構，便于減震器前期調試，能夠提高電磁閥安裝精度，提升安裝效率，降低零件損耗。

2、本實用新型的目的是通過如下技術方案來完成的：這種可調cdc減震器外置電磁閥安裝與拆卸工裝結構，包括：

3、電磁閥外筒，設于所述減震器的貯油筒外壁上與第三缸的油液流通孔相對應位置處，電磁閥外筒內用于安裝電磁閥，電磁閥背離貯油筒的一側設有若干凹坑；

4、定位工裝，用于置入電磁閥外筒，使設置在定位工裝底部的定位凸起插入油液流通孔內，將油液流通孔與電磁閥外筒同軸定位；以及

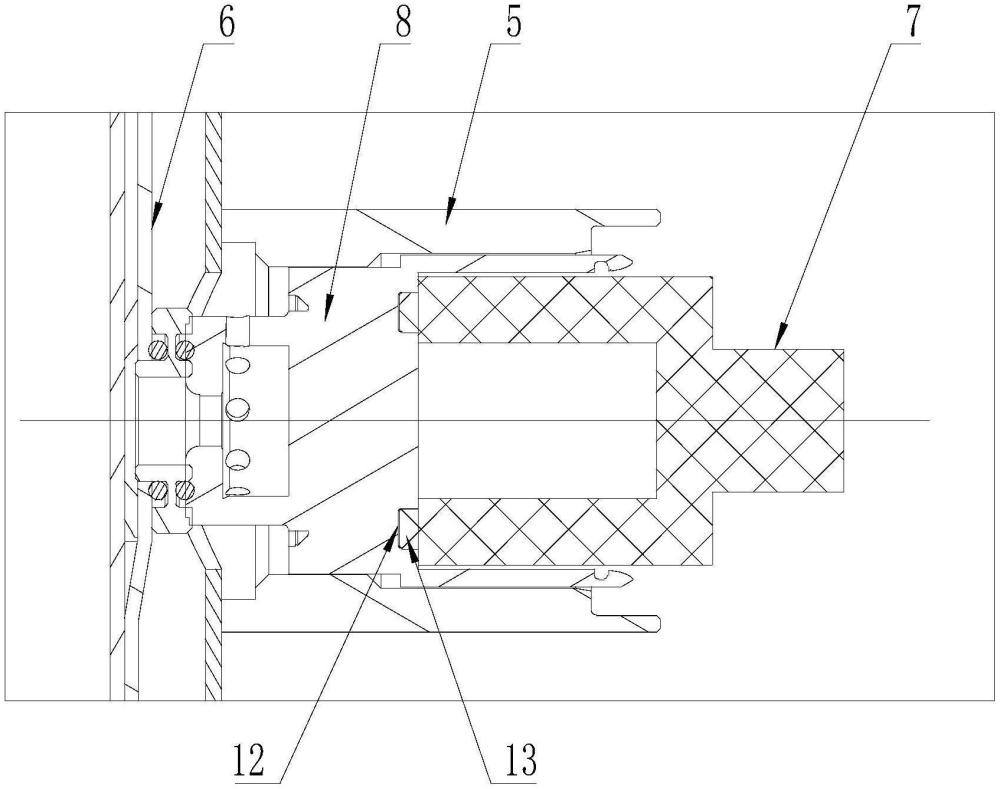

5、裝卸工裝，其底部設置與凹坑相匹配的凸臺，該裝卸工裝用于伸入電磁閥外筒將電磁閥擰緊或擰松。

6、作為進一步的技術方案，所述貯油筒上口焊接有螺紋套筒，用于配合螺紋壓蓋將貯油筒上口擰緊密封。

7、作為進一步的技術方案，所述螺紋壓蓋下端面與貯油筒上口的油封之間設置墊圈。

8、作為進一步的技術方案，當電磁閥拆卸時，電磁閥外筒所在處用于注入減震器油液。

9、本實用新型的有益效果為：

10、1、采用螺紋壓蓋與螺紋套筒配合，形成端部密封可拆卸結構，相對傳統旋壓翻邊更加方便內部閥系調整，減少減震器報廢；

11、2、螺紋壓蓋下端面與油封之間設置墊圈，保證端部密封效果；

12、3、第三缸油液流通孔與電磁閥安裝腔利用定位工裝(定位凸起)定位，相對手動調節保證了同軸度、安裝精度；

13、4、電磁閥由裝卸工裝實現安裝、拆卸，相對手動擰緊或擰出來說，更加省力、方便擰出，不易損傷電磁閥，同時安裝后可保證完全擰緊，有效規避安裝不到位與拆卸不下來的情況。

技術特征：

1.一種可調cdc減震器外置電磁閥安裝與拆卸工裝結構，其特征在于，包括：

2.根據權利要求1所述的可調cdc減震器外置電磁閥安裝與拆卸工裝結構，其特征在于：所述貯油筒(9)上口焊接有螺紋套筒(3)，用于配合螺紋壓蓋(1)將貯油筒(9)上口擰緊密封。

3.根據權利要求2所述的可調cdc減震器外置電磁閥安裝與拆卸工裝結構，其特征在于：所述螺紋壓蓋(1)下端面與貯油筒(9)上口的油封(10)之間設置墊圈(2)。

4.根據權利要求1所述的可調cdc減震器外置電磁閥安裝與拆卸工裝結構，其特征在于：當電磁閥(8)拆卸時，電磁閥外筒(5)所在處用于注入減震器油液。

技術總結
本技術公開了一種可調CDC減震器外置電磁閥安裝與拆卸工裝結構，涉及汽車電控懸架減震器領域，包括電磁閥外筒，設于所述減震器的貯油筒外壁上與第三缸的油液流通孔相對應位置處，電磁閥外筒內用于安裝電磁閥，電磁閥背離貯油筒的一側設有若干凹坑；定位工裝，用于置入電磁閥外筒，使設置在定位工裝底部的定位凸起插入油液流通孔內，將油液流通孔與電磁閥外筒同軸定位；以及裝卸工裝，其底部設置與凹坑相匹配的凸臺，該裝卸工裝用于伸入電磁閥外筒將電磁閥擰緊或擰松。本技術便于減震器前期調試，能夠提高電磁閥安裝精度，提升安裝效率，降低零件損耗。

技術研發人員：雷春寧,邵曉輝,沈玉林,練森標,赫建麗
受保護的技術使用者：浙江萬向馬瑞利減震器有限公司
技術研發日：20240712
技術公布日：2025/4/28
