本技術屬于五金配件，尤其是涉及一種鋼制移門柜用的滑輪。

背景技術：

1、鋼制移門柜是一種采用鋼材制造，并配有滑動門(移門)的存儲柜，它廣泛應用于辦公場所、家庭、學校和其他需要存儲文件、物品的環境。滑動門的上下兩側一般設置有轉動座，轉動座上轉動設置有滑輪，存儲柜上設置有滑軌，滑輪與滑軌滑動配合。

2、常規的，滑動門上的滑輪一般包括中心軸、內圈、多個滾珠和外圈，中心軸用于與轉動座相連接，內圈套在中心軸的外側，外圈與內圈之間通過多個滾珠轉動配合，外圈的外側面上設置有用于滑軌相配合的環形槽。其中，外圈一般采用包塑工藝制成，外圈與滾珠之間存在一定的公差，使用過程中易發生抖動，穩定性有待提高，且塑料材質的外圈存在耐磨性較差的問題，由于滑動門本身較重，位于滑動門下側的滾輪在使用過程中，外圈外側的環形槽與滑軌發生摩擦，外圈的內側與滾珠發生摩擦，磨損較快，使用壽命有待提高。

技術實現思路

1、本實用新型所要解決的技術問題是提供一種鋼制移門柜用的滑輪，穩定性較好，使用壽命較長。

2、本實用新型解決上述技術問題所采用的技術方案為：一種鋼制移門柜用的滑輪，包括中心軸、內圈、多個滾珠、金屬外圈和包覆在金屬外圈外側的塑料圈，所述內圈套在所述中心軸的外側，所述金屬外圈與所述內圈之間通過多個所述滾珠轉動配合，所述塑料圈的外側面上設置有環形槽。

3、作為優選，所述塑料圈沿軸向的長度大于所述金屬外圈沿軸向的長度。

4、作為優選，所述塑料圈上一體設置有兩個限位圈，所述金屬外圈夾在兩個所述限位圈之間。

5、作為優選，所述內圈和所述金屬外圈之間設置有保持架，所述保持架上設置有多個安裝孔，多個所述安裝孔與多個所述滾珠一一對應，所述滾珠滾動設置在相對應的所述安裝孔處。

6、作為優選，所述保持架包括第一圓環，所述第一圓環的一端固定設置有第二圓環，所述第二圓環上設置有多個所述安裝孔。

7、作為優選，一個所述限位圈向內延伸形成限位環，所述第一圓環位于所述限位凸環和所述滾珠之間。

8、作為優選，所述金屬外圈的內側面上設置有多個球形凹槽，多個所述球形凹槽與多個滾珠一一對應，所述滾珠的部分伸入到相對應的所述球形凹槽內。

9、作為優選，所述金屬外圈的外側面上固定設置有多個第一凸塊，多個所述第一凸塊沿圓周方向等間距分布，所述塑料圈的內側面設置有多個第一凹槽，多個所述第一凹槽與多個第一凸塊一一對應，所述第一凸塊插入到相對應的所述第一凹槽內。

10、作為優選，所述第一凸塊呈條狀，所述第一凸塊沿所述金屬外圈的軸線方向延伸。

11、作為優選，所述金屬外圈的外側面上設置有多個第二凹槽，多個所述第二凹槽沿圓周方向等間距分布，所述塑料圈的內側面一體設置有多個第二凸塊，多個所述第二凸塊與多個第二凹槽一一對應，所述第二凸塊插入到相對應的所述第二凹槽內。

12、與現有技術相比，本實用新型的優點在于：

13、1、通過設置金屬外圈，金屬外圈的結構強度較高，加工的精度易于控制，精度較高，其與滾珠之間的配合度較好，使用過程中不易發生抖動，穩定性較好；

14、2、金屬外圈由金屬材料制成，耐磨性較好，金屬外圈與滾珠之間不易發生磨損，橡膠圈的內側與金屬外圈緊密貼合，橡膠圈通過環形槽與存儲柜上的滑軌相配合，相較于常規結構，大大降低了橡膠圈的磨損速率，有利于延長使用壽命。

技術特征：

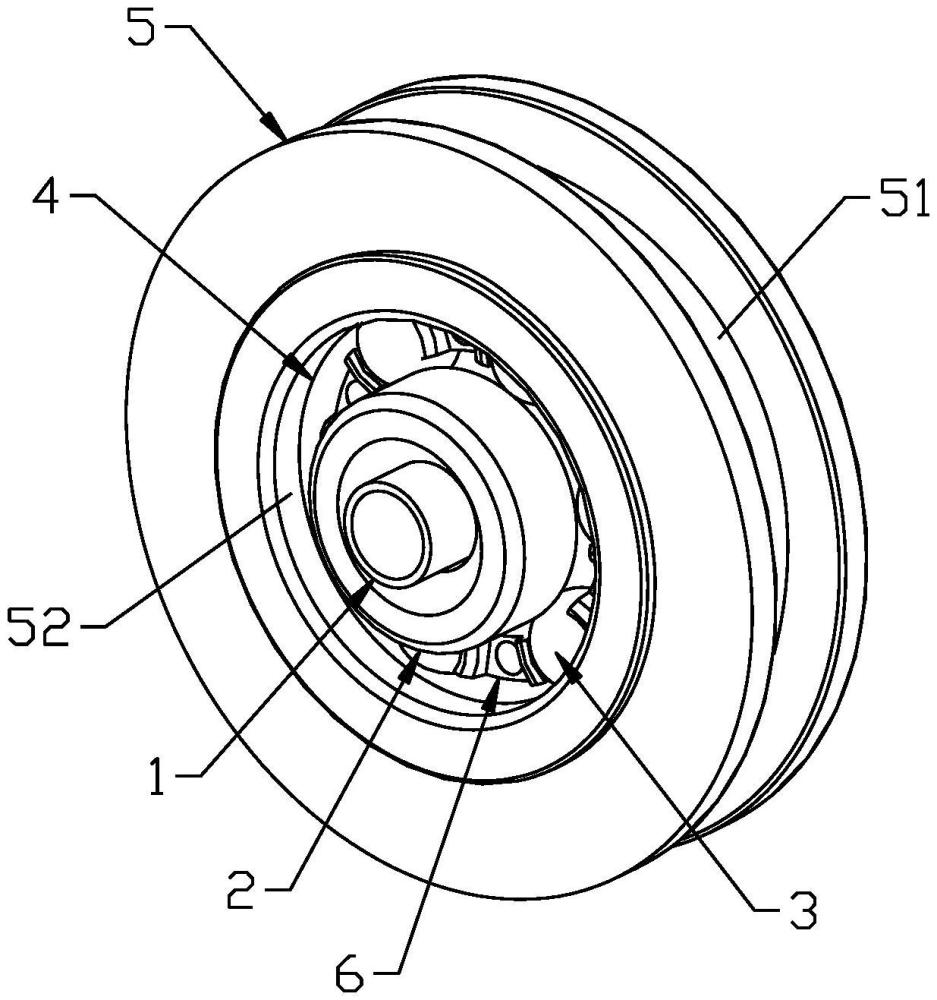

1.一種鋼制移門柜用的滑輪，包括中心軸(1)、內圈(2)和多個滾珠(3)，其特征在于還包括金屬外圈(4)和包覆在金屬外圈(4)外側的塑料圈(5)，所述內圈(2)套在所述中心軸(1)的外側，所述金屬外圈(4)與所述內圈(2)之間通過多個所述滾珠(3)轉動配合，所述塑料圈(5)的外側面上設置有環形槽(51)。

2.根據權利要求1所述的一種鋼制移門柜用的滑輪，其特征在于所述塑料圈(5)沿軸向的長度大于所述金屬外圈(4)沿軸向的長度。

3.根據權利要求1所述的一種鋼制移門柜用的滑輪，其特征在于所述塑料圈(5)上一體設置有兩個限位圈(52)，所述金屬外圈(4)夾在兩個所述限位圈(52)之間。

4.根據權利要求3所述的一種鋼制移門柜用的滑輪，其特征在于所述內圈(2)和所述金屬外圈(4)之間設置有保持架(6)，所述保持架(6)上設置有多個安裝孔(61)，多個所述安裝孔(61)與多個所述滾珠(3)一一對應，所述滾珠(3)滾動設置在相對應的所述安裝孔(61)處。

5.根據權利要求4所述的一種鋼制移門柜用的滑輪，其特征在于所述保持架(6)包括第一圓環(62)，所述第一圓環(62)的一端固定設置有第二圓環(63)，所述第二圓環(63)上設置有多個所述安裝孔(61)。

6.根據權利要求5所述的一種鋼制移門柜用的滑輪，其特征在于一個所述限位圈(52)向內延伸形成限位環(53)，所述第一圓環(62)位于所述限位環(53)和所述滾珠(3)之間。

7.根據權利要求1所述的一種鋼制移門柜用的滑輪，其特征在于所述金屬外圈(4)的內側面上設置有多個球形凹槽(41)，多個所述球形凹槽(41)與多個滾珠(3)一一對應，所述滾珠(3)的部分伸入到相對應的所述球形凹槽(41)內。

8.根據權利要求1所述的一種鋼制移門柜用的滑輪，其特征在于所述金屬外圈(4)的外側面上固定設置有多個第一凸塊(42)，多個所述第一凸塊(42)沿圓周方向等間距分布，所述塑料圈(5)的內側面設置有多個第一凹槽(54)，多個所述第一凹槽(54)與多個第一凸塊(42)一一對應，所述第一凸塊(42)插入到相對應的所述第一凹槽(54)內。

9.根據權利要求8所述的一種鋼制移門柜用的滑輪，其特征在于所述第一凸塊(42)呈條狀，所述第一凸塊(42)沿所述金屬外圈(4)的軸線方向延伸。

10.根據權利要求1所述的一種鋼制移門柜用的滑輪，其特征在于所述金屬外圈(4)的外側面上設置有多個第二凹槽(43)，多個所述第二凹槽(43)沿圓周方向等間距分布，所述塑料圈(5)的內側面一體設置有多個第二凸塊(55)，多個所述第二凸塊(55)與多個第二凹槽(43)一一對應，所述第二凸塊(55)插入到相對應的所述第二凹槽(43)內。

技術總結
本技術公開了一種鋼制移門柜用的滑輪，包括中心軸、內圈、多個滾珠、金屬外圈和包覆在金屬外圈外側的塑料圈，所述內圈套在所述中心軸的外側，所述金屬外圈與所述內圈之間通過多個所述滾珠轉動配合，所述塑料圈的外側面上設置有環形槽；優點是穩定性較好，使用壽命較長。

技術研發人員：孫中中
受保護的技術使用者：浙江康冠鎖業有限公司
技術研發日：20240725
技術公布日：2025/4/28
