本發明涉及螺母擰緊器械，具體為一種正反轉自動復位機構。

背景技術：

1、防盜網是起防護作用的金屬網，在防盜網組裝時，需要將多條金屬拉繩拉直連接于框架上以形成金屬網，在金屬拉繩與框架之間通過螺母進行拉緊固定。

2、傳統將螺母擰緊的方式通常是由人工操作扳手來手動擰緊，導致在面對需要頻繁切換螺母擰緊或松開方向的任務時，操作人員不得不借助額外的工具，如扳手、螺絲刀等，先對現有裝置進行復雜的拆卸、調整，才能改變轉動方向，這一系列繁瑣操作不僅耗費大量時間，而且極易出錯，極大地降低了工作效率，導致整體工作時間大幅延長。

3、為此，我們推出一種正反轉自動復位機構。

技術實現思路

1、本發明的目的在于提供一種正反轉自動復位機構，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種正反轉自動復位機構，包括：齒輪箱、齒輪b、齒輪c和齒輪e；

3、所述齒輪箱的底部設置有齒輪箱蓋，所述齒輪箱蓋的表面設置有齒輪a；

4、所述齒輪b嚙合在齒輪a的表面，所述齒輪b的內側設置有齒輪軸，齒輪軸與齒輪b為固定設置；

5、所述齒輪c設置在齒輪箱蓋的表面，齒輪c可以在齒輪箱蓋的表面進行轉動，所述齒輪c的表面與齒輪b嚙合，所述齒輪b的表面與齒輪d嚙合；

6、所述齒輪e的表面與齒輪c和齒輪d嚙合，所述齒輪e的底部設置有加長扳手，加長扳手與齒輪e之間為一體成型設置，所述加長扳手的底部開設有六角螺口a，六角螺口a與加長扳手之間為一體成型設置；

7、所述齒輪箱的表面設置有限位機構，通過所述限位機構的拉板帶動定位柱、彈簧和分度銷的配合使用，以使控制加長扳手正反轉動。

8、優選的，所述限位機構包括齒輪箱表面連接的方塊，所述分度銷滑接在方塊的內部，所述彈簧連接在分度銷的頂部，彈簧與分度銷之間為固定設置，所述彈簧的頂部連接有凹形架，彈簧與凹形架之間為固定設置，所述定位柱連接在凹形架的內部，所述拉板連接在定位柱的頂部，拉板與定位柱之間為固定設置，所述分度銷延伸至齒輪箱的內部。

9、優選的，所述齒輪軸的上端連接有上軸承，所述齒輪軸的下端連接有下軸承，上軸承與下軸承便于讓齒輪軸轉動更加穩定。

10、優選的，所述齒輪a的內側連接有連接桿，且連接桿貫穿齒輪箱，連接桿便于讓外界的外界的螺母取出機連接。

11、優選的，所述齒輪箱蓋的表面一側開設有安裝槽，安裝槽與齒輪箱蓋之間為一體成型設置，所述安裝槽的內部連接有固定塊a，且固定塊a位于齒輪e的底部，固定塊a用于限制齒輪e的轉動，讓齒輪e轉動更加穩定。

12、優選的，所述齒輪e的頂部連接有固定板b，固定板b用于限制齒輪e的轉動，讓齒輪e轉動更加穩定，所述加長扳手的頂部連接有六角螺口b。

13、優選的，所述齒輪箱的底部連接有頂板，所述頂板的底部連接有防晃臂，防晃臂與頂板之間為固定設置，且加長扳手連接在防晃臂的內部，防晃臂的設置可以避免加長扳手的晃動。

14、優選的，所述頂板的表面開設有通孔a，通孔a與頂板之間為一體成型設置，所述齒輪箱蓋的表面開設有通槽b，通槽b與齒輪箱蓋之間為一體成型設置，且通孔a與通槽b對齊。

15、優選的，所述齒輪c與齒輪d的底部連接有軸承c，軸承c提供齒輪c與齒輪d的轉動更加便捷。

16、與現有技術相比，本發明的有益效果是：

17、（1）、通過正反轉自動復位機構通過拉板、定位柱、彈簧和分度銷組成的限位機構，實現了對加長扳手正反轉的便捷控制，操作人員只需簡單操作拉板，即可快速切換加長扳手的轉動方向，無需復雜的拆卸或調整操作，大大提高了工作效率，尤其在需要頻繁改變螺母擰緊或松開方向的工作場景中，優勢明顯，這種機構減少了操作步驟和工具切換，降低了操作人員的勞動強度，使操作過程更加流暢和高效，能夠有效縮短工作時間，提高生產效率；

18、（2）、通過加長扳手的設計，配合底部的六角螺口a使其能夠方便快捷地連接各種規格的螺母、螺栓，適應不同尺寸的連接件操作需求，拓寬了機構的應用范圍，同時，防晃臂與頂板的組合確保了加長扳手在轉動過程中的穩定性，操作人員能夠更輕松、精準地施力，降低了操作難度與勞動強度；

19、（3）、通過上軸承、下軸承、軸承c的設置以及固定塊a、固定板b、防晃臂等部件的協同作用，為整個機構提供了良好的結構穩定性，在高頻率的正反轉操作和較大外力作用下，能夠有效減少部件的磨損和位移，保證齒輪傳動的精度和可靠性，延長機構的使用壽命。

技術特征：

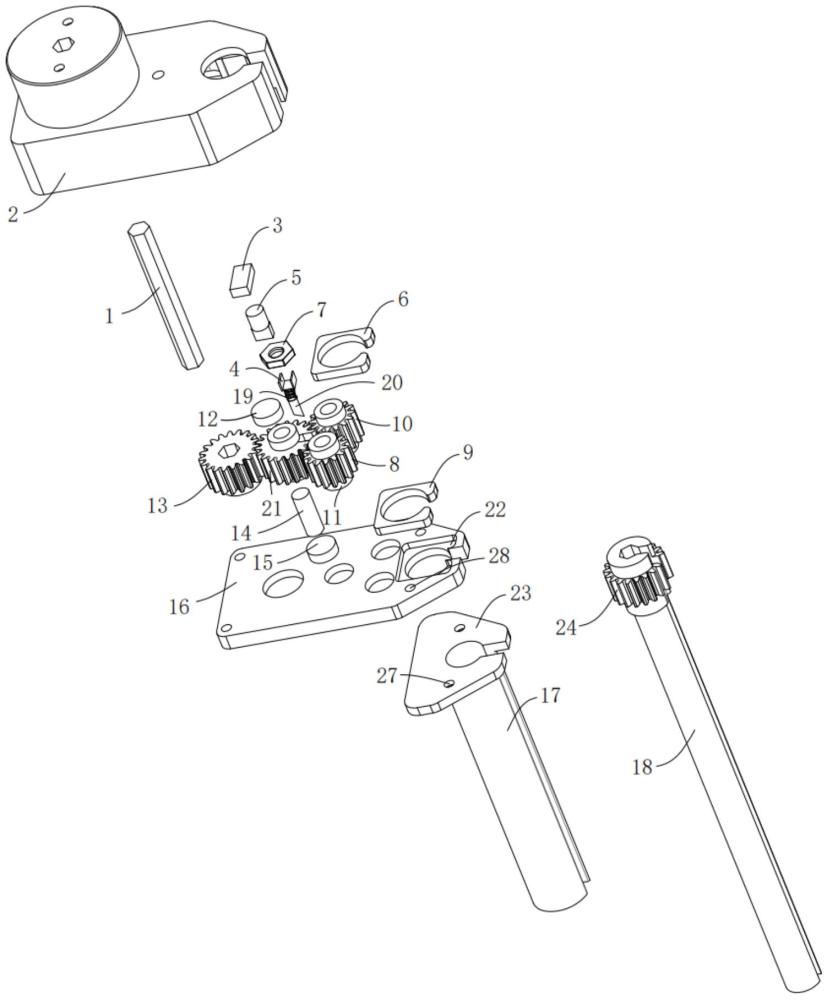

1.一種正反轉自動復位機構，其特征在于，包括：

2.根據權利要求1所述的一種正反轉自動復位機構，其特征在于：所述限位機構包括齒輪箱（2）表面連接的方塊（7），所述分度銷（20）滑接在方塊（7）的內部，所述彈簧（19）連接在分度銷（20）的頂部，所述彈簧（19）的頂部連接有凹形架（4），所述定位柱（5）連接在凹形架（4）的內部，所述拉板（3）連接在定位柱（5）的頂部，所述分度銷（20）延伸至齒輪箱（2）的內部。

3.根據權利要求1所述的一種正反轉自動復位機構，其特征在于：所述齒輪軸（14）的上端連接有上軸承（12），所述齒輪軸（14）的下端連接有下軸承（15）。

4.根據權利要求1所述的一種正反轉自動復位機構，其特征在于：所述齒輪a（13）的內側連接有連接桿（1），且連接桿（1）貫穿齒輪箱（2）。

5.根據權利要求1所述的一種正反轉自動復位機構，其特征在于：所述齒輪箱蓋（16）的表面一側開設有安裝槽（22），所述安裝槽（22）的內部連接有固定塊a（9），且固定塊a（9）位于齒輪e（24）的底部。

6.根據權利要求5所述的一種正反轉自動復位機構，其特征在于：所述齒輪e（24）的頂部連接有固定板b（6），所述加長扳手（18）的頂部連接有六角螺口b（25）。

7.根據權利要求1所述的一種正反轉自動復位機構，其特征在于：所述齒輪箱（2）的底部連接有頂板（23），所述頂板（23）的底部連接有防晃臂（17），且加長扳手（18）連接在防晃臂（17）的內部。

8.根據權利要求7所述的一種正反轉自動復位機構，其特征在于：所述頂板（23）的表面開設有通孔a（27），所述齒輪箱蓋（16）的表面開設有通槽b（28），且通孔a（27）與通槽b（28）對齊。

9.根據權利要求1所述的一種正反轉自動復位機構，其特征在于：所述齒輪c（8）與齒輪d（10）的底部連接有軸承c（11）。

技術總結
本發明公開了一種正反轉自動復位機構，包括齒輪箱、齒輪B、齒輪C和齒輪E；齒輪箱的底部設置有齒輪箱蓋，齒輪箱蓋的表面設置有齒輪A；齒輪B嚙合在齒輪A的表面；本發明通過拉板、定位柱、彈簧和分度銷組成的限位機構，實現了對加長扳手正反轉的便捷控制，即可快速切換加長扳手的轉動方向，無需復雜的拆卸或調整操作，大大提高了工作效率；通過加長扳手的設計，配合底部的六角螺口A使其能夠方便快捷地連接各種規格的螺母、螺栓，適應不同尺寸的連接件操作需求，拓寬了機構的應用范圍；同時，通過上軸承、下軸承、軸承C的設置以及固定塊A、固定板B、防晃臂等部件的協同作用，保證齒輪傳動的精度和可靠性，延長機構的使用壽命。

技術研發人員：李強
受保護的技術使用者：佛山市啟明軒安防科技有限公司
技術研發日：
技術公布日：2025/4/24
