本發明涉及一種門鉸，具體是一種外聯動緩沖門鉸。

背景技術：

1、為了提升鉸鏈的使用舒適度和延長其使用壽命，緩沖五金鉸鏈應運而生，其主要通過設置阻尼裝置，實現鉸鏈開合過程中的平穩緩沖，防止快速關閉造成的沖擊和噪聲。現有技術中緩沖五金鉸鏈通常將阻尼裝置設置在鉸杯內部或鉸臂內部，鉸杯及鉸臂的內部空間有限，阻尼裝置的安裝位置受到很大的限制。傳統技術中，為了應對該狹窄的安裝空間，緩沖器需要設計得較為細小，因此其體積通常較小，直接導致緩沖器所能承受的沖擊力范圍較窄，較小的緩沖器不能提供足夠的緩沖效果，因此導致緩沖器承受著較大的應力，緩沖器在長時間的運行過程容易出現磨損，加速了緩沖器的性能衰減，縮短其使用壽命，最終導致緩沖器損壞或者無法達到預期的緩沖效果，還因為緩沖效果不理想增加了產生噪音的風險，無法滿足對靜音性能的需求。同時，緩沖器與其他零部件之間需要非常緊湊的結構裝配才能進行，安裝難度大，安裝成本高，不利于對鉸鏈的廣泛使用。

技術實現思路

1、本發明的目的是為了克服已有技術存在的缺點，提供一種結構簡單，制作成本低，緩沖效果理想，拆裝便捷，提升耐沖擊力和抗壓力，適配多類型規格的門鉸使用的一種外聯動緩沖門鉸。

2、本發明目的是用以下方式實現的：一種外聯動緩沖門鉸，其包括鉸杯及鉸臂，鉸杯與鉸臂間通過上連桿及下連桿鉸接，上連桿及下連桿相對鉸杯或鉸臂擺動，以實現門鉸的開合，所述鉸杯的一外側面設置有安裝座及滑塊，緩沖器固定于安裝座內，緩沖器另一端與滑塊連接，緩沖器用于控制滑塊的運動速度；

3、所述鉸杯的內側面設置有驅動座，驅動座一端往外伸出形成驅動臺，對應地，在鉸杯的側壁開設有避空槽，驅動臺穿過避空槽與滑塊連接；

4、所述的上連桿及下連桿通過上鉸接軸及下鉸接軸與鉸杯鉸接，所述的上鉸接軸或是下鉸接軸上安裝有齒輪，所述驅動座上設置有齒輪槽，齒輪與齒輪槽嚙合，鉸鏈關閉，齒輪通過齒輪槽驅使驅動座運動，使滑塊推動緩沖器運動，從而產生關門時的阻尼力。

5、所述的緩沖器為壓縮阻尼型液壓阻尼器，緩沖器的缸體部分固定在安裝座內，緩沖器的活塞桿與滑塊連接。

6、所述的活塞桿上設置有卡臺，所述滑塊上設置有卡槽，該卡槽的端口敞口設置，卡臺穿過卡槽敞口端并卡置于該卡槽內。

7、所述卡槽另一端貫穿滑塊本體設置有插槽，所述驅動臺穿過避空槽插裝于插槽內；所述的插槽與卡槽導通設置，夾持卡臺于驅動臺及卡槽間。

8、所述的卡槽呈t字型設置，其上端截面寬度小于其下端截面寬度，且小于活塞桿直徑設置。

9、所述的滑塊上設置有上彈簧柱，相對應地，在安裝座上設置有下彈簧柱，彈簧一端頭圈套于上彈簧柱上，并抵壓在滑塊端面上；另一端頭圈套于下彈簧柱上，并抵壓在安裝座端面上，彈簧產生推力，推動滑塊與安裝座相離運動。

10、所述的避空槽貫穿鉸杯的側面設置，所述滑塊端突出本體端面設置有導向臺，導向臺延伸入避空槽內，并沿著該避空槽滑動。

11、所述的齒輪通過軸套固定連接于上鉸接軸或是下鉸接軸上。

12、所述的安裝座外壁斜向設置有安裝槽，貫穿該安裝槽內壁開設有鉸接孔，所述上鉸接軸及下鉸接軸之間通過連接軸連接，上鉸接軸穿插于鉸接孔內，將安裝座固定在鉸杯的外側面上。

13、所述驅動座的下端面設置有滑動面，所述滑動面覆蓋在鉸杯的杯底上滑動。

14、本發明的有益效果是：1、結構簡單，制作成本低，提高市場競爭力。

15、緩沖器安裝在鉸杯的外側，不再受限于鉸杯內部的狹小空間，顯著提高緩沖器的緩沖性能，適配多類型的規格的鉸鏈安裝使用，具備更強勁的抗沖擊力和耐用性。

16、利用齒輪與齒輪槽進行相互配合，確保了鉸鏈在關閉期間的運動穩定可靠，避免緩沖器直接緩沖而帶來的不均勻力傳遞，緩沖效果理想，保護緩沖器本體，延長其使用壽命。

17、利用彈簧對緩沖器自動復位，進一步提高用戶的使用便利性和效率，確保緩沖效果。

技術特征：

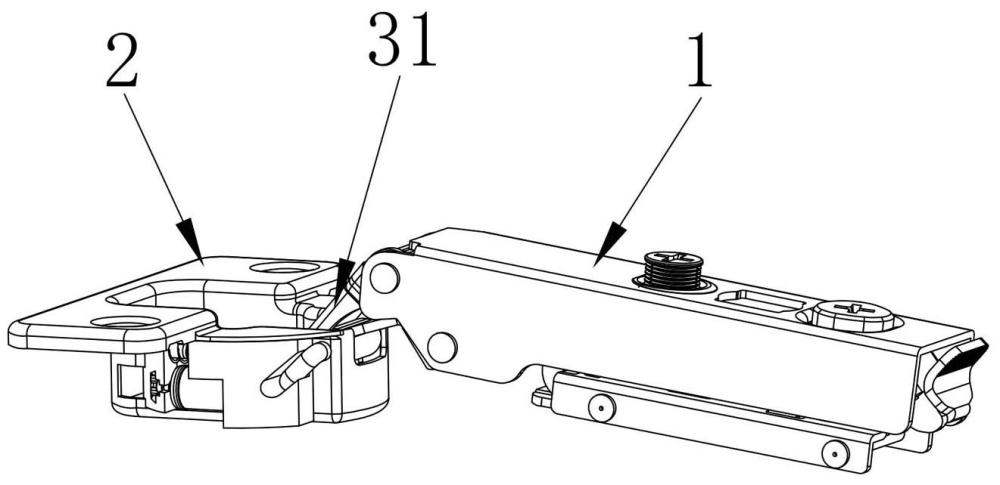

1.一種外聯動緩沖門鉸，其包括鉸杯（2）及鉸臂（1），鉸杯（2）與鉸臂（1）間通過上連桿（31）及下連桿（32）鉸接，上連桿（31）及下連桿（32）相對鉸杯（2）或鉸臂（1）擺動，以實現門鉸的開合，其特征在于：所述鉸杯（2）的一外側面設置有安裝座（4）及滑塊（5），緩沖器（9）固定于安裝座（4）內，緩沖器（9）另一端與滑塊（5）連接，緩沖器（9）用于控制滑塊（5）的運動速度；

2.根據權利要求1所述的一種外聯動緩沖門鉸，其特征在于：所述的緩沖器（9）為壓縮阻尼型液壓阻尼器，緩沖器（9）的缸體（91）部分固定在安裝座（4）內，緩沖器（9）的活塞桿（92）與滑塊（5）連接。

3.根據權利要求2所述的一種外聯動緩沖門鉸，其特征在于：所述的活塞桿（92）上設置有卡臺（63），所述滑塊（5）上設置有卡槽（51），該卡槽（51）的端口敞口設置，卡臺（63）穿過卡槽（51）敞口端并卡置于該卡槽（51）內。

4.根據權利要求3所述的一種外聯動緩沖門鉸，其特征在于：所述卡槽（51）另一端貫穿滑塊（5）本體設置有插槽（52），所述驅動臺（61）穿過避空槽（21）插裝于插槽（52）內；所述的插槽（52）與卡槽（51）導通設置，夾持卡臺（63）于驅動臺（61）及卡槽（51）間。

5.根據權利要求3所述的一種外聯動緩沖門鉸，其特征在于：所述的卡槽（51）呈t字型設置，其上端截面寬度小于其下端截面寬度，且小于活塞桿（92）直徑設置。

6.根據權利要求1所述的一種外聯動緩沖門鉸，其特征在于：所述的滑塊（5）上設置有上彈簧柱（53），相對應地，在安裝座（4）上設置有下彈簧柱（41），彈簧（10）一端頭圈套于上彈簧柱（53）上，并抵壓在滑塊（5）端面上；另一端頭圈套于下彈簧柱（41）上，并抵壓在安裝座（4）端面上，彈簧（10）產生推力，推動滑塊（5）與安裝座（4）相離運動。

7.根據權利要求1所述的一種外聯動緩沖門鉸，其特征在于：所述的避空槽（21）貫穿鉸杯（2）的側面設置，所述滑塊（5）端突出本體端面設置有導向臺（54），導向臺（54）延伸入避空槽（21）內，并沿著該避空槽（21）滑動。

8.根據權利要求1所述的一種外聯動緩沖門鉸，其特征在于：所述的齒輪（8）通過軸套（81）固定連接于上鉸接軸（71）或是下鉸接軸（72）上。

9.根據權利要求1所述的一種外聯動緩沖門鉸，其特征在于：所述的安裝座（4）外壁斜向設置有安裝槽，貫穿該安裝槽內壁開設有鉸接孔，所述上鉸接軸（71）及下鉸接軸（72）之間通過連接軸（73）連接，上鉸接軸（71）穿插于鉸接孔內，將安裝座（4）固定在鉸杯（2）的外側面上。

10.根據權利要求1所述的一種外聯動緩沖門鉸，其特征在于：所述驅動座（6）的下端面設置有滑動面，所述滑動面覆蓋在鉸杯（2）的杯底上滑動。

技術總結
一種外聯動緩沖門鉸，其包括鉸杯及鉸臂，鉸杯與鉸臂間通過上連桿及下連桿鉸接，上連桿及下連桿相對鉸杯或鉸臂擺動，以實現門鉸的開合，所述鉸杯的一外側面設置有安裝座及滑塊，緩沖器固定于安裝座內，緩沖器另一端與滑塊連接，緩沖器用于控制滑塊的運動速度；所述鉸杯的內側面設置有驅動座，驅動座一端往外伸出形成驅動臺，對應地，在鉸杯的側壁開設有避空槽，驅動臺穿過避空槽與滑塊連接；所述的上連桿及下連桿通過上鉸接軸及下鉸接軸與鉸杯鉸接，所述的上鉸接軸或是下鉸接軸上安裝有齒輪，所述驅動座上設置有齒輪槽，齒輪與齒輪槽嚙合，鉸鏈關閉，齒輪通過齒輪槽驅使驅動座運動，使滑塊推動緩沖器運動，從而產生關門時的阻尼力。

技術研發人員：戚志
受保護的技術使用者：廣東炬森精密科技股份有限公司
技術研發日：
技術公布日：2025/4/28
