本發明涉及銷軸拔除設備，具體地，涉及一種拔銷裝置。

背景技術：

1、一些具有殼體的零件由于研制狀態的變更，需要經常更換殼體上的定位銷，因此需要使用到拔銷裝置，現有常見的拔銷軸裝置有手動拉錘式和液壓式，其中，手動拉錘式適用于靜壓狀態下的固定銷軸，錘拉力度大，操作空間充足，如在液壓支架連接銷軸上使用，因為銷軸受力度和緊實度較輕，拉錘用力大會直接拔出脫落，容易傷人，而液壓拔銷器，操作復雜且笨重，操作空間受限。

技術實現思路

1、本發明要解決的技術問題在于，針對現有技術的缺陷及不足，提出一種拔銷裝置，該拔銷裝置結構簡單，操作方便，操作空間不受限，安全性高。

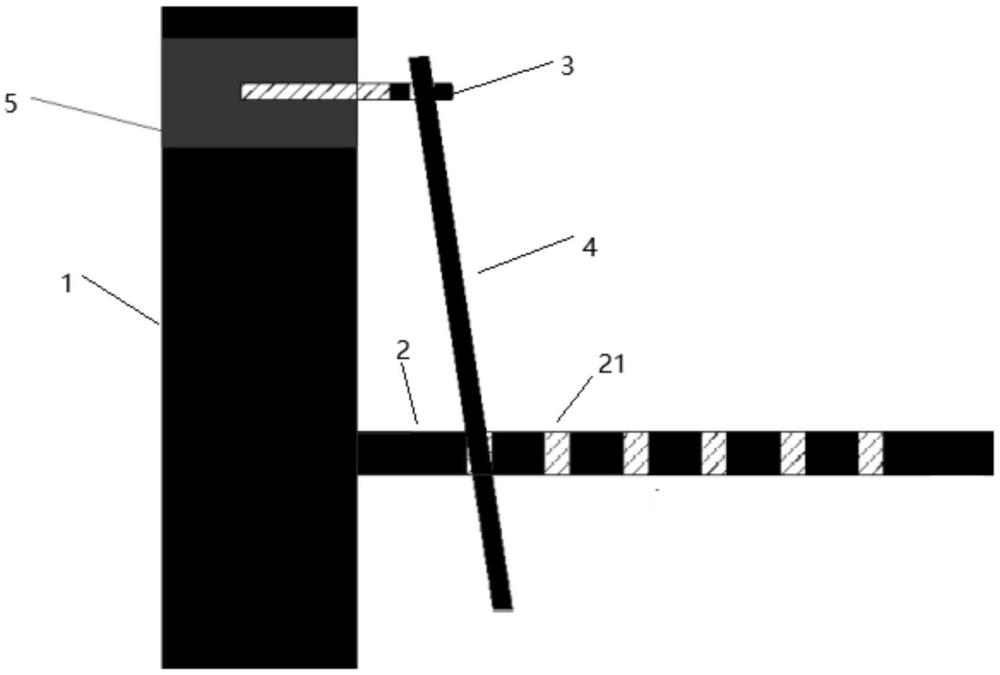

2、本發明實施例的拔銷裝置包括：底座，所述底座包括貼合面和與所述貼合面相對的支撐面，所述貼合面用于在進行拔銷時與工件表面接觸，所述支撐面上設有翹板，所述翹板與所述支撐面垂直且所述翹板設有沿第一方向貫穿的穿孔，所述穿孔的軸線與所述支撐面平行；撬棍和固定件，所述撬棍穿設在所述穿孔上并相對所述底座可上下擺動，所述固定件用于與銷軸連接，所述撬棍與所述固定件連接。

3、本發明實施例的拔銷裝置，底座上垂直設置翹板，翹板上開設穿孔，連接有固定件的撬棍穿過翹板上的穿孔，由此，將固定件與銷軸連接后，下壓撬棍可以以翹板為支點將銷軸翹起拉出，結構簡單，操作方便，操作空間不受限。

4、在一些實施例中，所述穿孔為沿遠離所述底座的方向間隔布置的多個。

5、在一些實施例中，多個所述穿孔在第二方向上布置為多列，所述第二方向與所述翹板的長度方向垂直。

6、在一些實施例中，所述固定件包括連接頭和連接桿，所述連接桿的一端用于連接銷軸，所述連接部的另一端與所述連接頭可拆卸地連接，所述連接頭與所述撬棍連接。

7、在一些實施例中，所述連接頭與所述連接桿螺紋配合。

8、在一些實施例中，所述連接頭與所述撬棍活動連接。

9、在一些實施例中，所述連接頭為環體，所述撬棍穿設在所述環體的內環孔上。

10、在一些實施例中，所述撬棍包括在其長度方向上的第一端和第二端，所述第一端包括彎折段，所述連接頭位于所述彎折段朝向所述第二端的一側。

11、在一些實施例中，所述第二端設有防滑螺紋。

12、在一些實施例中，多個所述穿孔中至少存在兩個所述穿孔的孔徑不一致。

技術特征：

1.一種拔銷裝置，其特征在于，包括：

2.根據權利要求1所述的拔銷裝置，其特征在于，所述穿孔為沿遠離所述底座的方向間隔布置的多個。

3.根據權利要求3所述的拔銷裝置，其特征在于，多個所述穿孔在第二方向上布置為多列，所述第二方向與所述翹板的長度方向垂直。

4.根據權利要求1所述的拔銷裝置，其特征在于，所述固定件包括連接頭和連接桿，所述連接桿的一端用于連接銷軸，所述連接部的另一端與所述連接頭可拆卸地連接，所述連接頭與所述撬棍連接。

5.根據權利要求4所述的拔銷裝置，其特征在于，所述連接頭與所述連接桿螺紋配合。

6.根據權利要求4所述的拔銷裝置，其特征在于，所述連接頭與所述撬棍活動連接。

7.根據權利要求4所述的拔銷裝置，其特征在于，所述連接頭為環體，所述撬棍穿設在所述環體的內環孔上。

8.根據權利要求7所述的拔銷裝置，其特征在于，所述撬棍包括在其長度方向上的第一端和第二端，所述第一端包括彎折段，所述連接頭位于所述彎折段朝向所述第二端的一側。

9.根據權利要求8所述的拔銷裝置，其特征在于，所述第二端設有防滑螺紋。

10.根據權利要求2所述的拔銷裝置，其特征在于，多個所述穿孔中至少存在兩個所述穿孔的孔徑不一致。

技術總結
本發明公開了一種拔銷裝置，所述拔銷裝置包括底座、撬棍和固定件，底座包括貼合面和與貼合面相對的支撐面，貼合面用于在進行拔銷時與工件表面接觸，支撐面上設有翹板，翹板與支撐面垂直且翹板設有沿第一方向貫穿的穿孔，穿孔的軸線與支撐面平行，撬棍穿設在穿孔上并相對底座可上下擺動，固定件用于與銷軸連接，撬棍與固定件連接。本發明的拔銷裝置結構簡單，操作方便，操作空間不受限，安全性高。
