本發明關于一種船用泡沫滅火控制器，設計船舶消防控制領域。

背景技術：

1、如今的科技發展日益更新，智能科學技術會融入各行各業來提高便利性。泡沫滅火在滅火過程中無味、無灰塵等殘留物，不會對環境造成二次污染，也不會破壞大氣中的臭氧層；同時無毒和可以減少現場的煙霧含量，利于人員疏散，泡沫滅火是船上必不可少的滅火措施，泡沫滅火控制器則是船上必備的滅火設備。

2、原傳統泡沫滅火罐上的閥需要操作人員手持六角扳手轉動開啟，效率慢，時間長，發生火災后所需泡沫設備滅火開啟的流程長達幾分鐘，在大海上遇上火情基本只能自我救援，滅火時間長就意味著生命受到的威脅更大，因此本發明能夠一鍵啟動泡沫罐上滅火區域的電動閥，對滅火區域實施快速滅火，整個泡沫噴灑流程不超過20秒，操作簡單。

技術實現思路

1、本發明改變傳統手動模式滅火周期慢，提出了新型的一種船用泡沫滅火控制器。

2、為了解決上述技術問題，本發明采用以下技術方案：一種船用泡沫滅火控制器，它能依據現場實際電動閥的出廠啟閉時間和滅火流程，配置按鍵功能，達到一鍵啟動泡沫噴灑滅火。

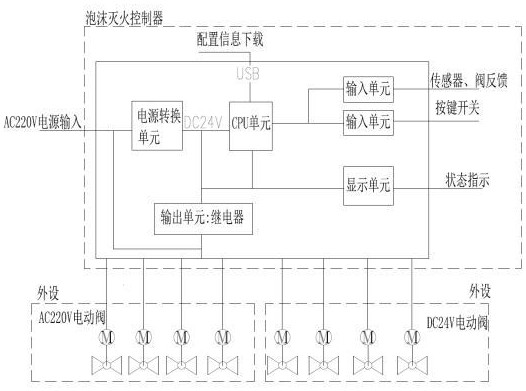

3、本發明實現的泡沫滅火控制器是由電源轉換單元、cpu電源、輸入單元、輸出單元和顯示單元組成，各單元通過導線連接。

4、本發明的目的是這樣達成的：電源轉換單元將交流電轉成直流電供cpu單元、輸出單元供電，cpu單元接收輸入單元信號并且處理，由顯示單元狀態顯示，cpu單元也將信號輸出至輸出單元，控制輸出單元的直流繼電器線圈，通過繼電器的觸點接通電動閥啟閉的供電，達到一鍵啟動功能。進一步的，所述顯示單元電動閥的故障是由廠家所產的電動閥設置啟閉時間，由cpu單元配置供電時間，超過配置時間則判定故障且顯示單元顯示故障狀態，便于維修分析故障原因。所述輸入單元不同按鍵可分為不同功能，可按區域一鍵啟動能夠配置對應啟閥數量。所述電動閥的數量和啟閉流程由設計人員對于泡沫罐體需求判斷分析，配置相應流程實施滅火，輸入單元涵蓋傳感器信號、電動閥啟停到位的反饋信息，可自由配置滅火啟電動閥流程的需求，再設計軟件下載程序。

5、有益效果

6、與現有技術相比本發明具有以下優點。

7、1）顯示單元能夠實時顯示電動閥的狀態信息，遇到故障能更好的判斷分析，提高系統的維修性。

8、2）一鍵啟動的輸入單元，能夠最快、最便捷的達到泡沫滅火噴灑。

9、3）根據不同罐體能夠配置所需電動閥的數量，針對罐體所需進水擠壓泡沫至出液滅火的電動閥間隔時間可通過cpu單元配置，提高了系統的靈活匹配性。

技術特征：

1.一種船用泡沫滅火控制器，其特征在于：采用電源轉換單元將電源輸入轉為直流，配合cpu單元、輸出單元進行交直流控制，輸出給不同電壓的電動閥供電，同時能夠監控電動閥的狀態信息。電動閥的數量和啟閉搭配均可由cpu單元進行配置，輸入單元輸入信號至cpu單元進行配置信息配對成功后，控制輸出單元進行相關配置信息輸出。

2.根據權利要求1所述一種船用泡沫滅火控制器，其特征在于：顯示單元為狀態顯示，能夠簡單有效的實時反饋電動閥的狀態信息。

3.根據權利要求1所述一種船用泡沫滅火控制器，其特征在于：輸出單元繼電器動作由cpu單元直接控制，以至于電動閥的打開或者關閉動作由cpu單元直接控制，可以根據現場需要來配置電動閥數量和電動閥聯動時間的信息下載。

4.根據權利要求1所述一種船用泡沫滅火控制器，其特征在于：控制器設有斷電不影響電動閥當前的狀態，在正常泡沫噴灑時斷電，閥的狀態不受斷電的影響，能夠繼續維持斷電前的狀態。

5.根據權利要求1所述一種船用泡沫滅火控制器，其特征在于：當需要對區域實施泡沫滅火時，只需按下對應區域的輸入單元按鍵開關，控制電動閥正常開啟，便能達到泡沫噴灑的結果。

技術總結
本發明是一種船用泡沫滅火控制器，通過按鍵開關輸入到CPU單元處理，以直接輸出信號至箱體輸出單元繼電器線圈，輸出單元繼電器觸點常開變常閉接通電源來控制最多8個電動閥的啟閉,達到噴灑泡沫的目的。由于電動閥的啟閉間隔時間是能夠通過CPU單元來控制的，可控電動閥工作電壓類型為4個DC24V和4個AC220V，所以能夠靈活匹配各種泡沫混合比例裝置。本發明采用單片機控制信號的處理，機箱、內部硬件和芯片均為國產，能夠很好的適用于廣大市場。

技術研發人員：沈韋智,王瀟,李蒙,黃鶴明,梁志秦
受保護的技術使用者：九江中船消防設備有限公司
技術研發日：
技術公布日：2025/3/20
