本技術涉及水利工程，具體為一種水利工程用護坡網。

背景技術：

1、目前，水利建設工程中常使用護坡網，對河堤、大壩的表面進行加固，以避免水土流失，尤其是在水利、水電工程中，經常受到水流沖刷的岸坡其土壤容易受到侵蝕，因此需要人工護坡。

2、經檢索，專利公告號cn214573702u，本實用新型涉及水利工程技術領域，且公開了一種水利工程用護坡網，包括網體，所述網體的左側固定連接在第一豎板，所述網體的右側固定連接在第二豎板，所述網體的頂部固定連接在第一橫板，所述網體的底部固定連接在第二橫板，所述第一豎板的左側固定連接在第一固定條，所述第二豎板的右側開設有第一插槽，所述第一橫板的頂部固定連接在第二固定條。該水利工程用護坡網，通過第一豎板、第二豎板、第一橫板、第二橫板、第一固定條、第一插槽、第二固定條、第二插槽、插孔、連接孔和u形柱之間的相互配合，從而只需將u形柱從插孔和連接孔的內部取出，便可以對多個網體之間進行拆卸并更換，操作簡單便捷，省時省力。

3、上述中的現有技術方案存在以下缺陷：該護坡網采用多個網體之間拆卸連接使用，拆卸中比較費時費力，在對大范圍護坡中，提高了勞動力，降低了工作效率，影響使用者使用。

技術實現思路

1、為解決上述背景技術中提出的問題，本實用新型的目的在于提供一種水利工程用護坡網，具備了便于調節的優點，解決了該護坡網采用多個網體之間拆卸連接使用，拆卸中比較費時費力，在對大范圍護坡中，提高了勞動力，降低了工作效率，影響使用者使用的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種水利工程用護坡網，包括固定管，所述固定管的內部活動連接有支桿，所述支桿的底部活動連接在固定管內壁的底部，所述支桿的表面固定連接在防護網，所述支桿的頂部設置有定位組件，所述支桿表面的底部固定連接在發條卷，所述發條卷的一端固定連接在支桿的表面，所述發條卷的另一端固定連接在固定管的內部。

3、作為本實用新型優選的，所述定位組件包括定位架，所述定位架固定連接在固定管內壁的頂部，所述定位架的內部豎向固定連接在滑桿，所述支桿的頂部固定連接在八角塊，所述八角塊的頂部套設有八角套，所述八角套的頂部固定連接在移動板，所述移動板與滑桿滑動連接，所述滑桿的表面的頂部套設有彈簧。

4、作為本實用新型優選的，所述移動板的頂部固定連接在圓桿，所述圓桿的頂部貫穿至固定管的頂部。

5、作為本實用新型優選的，所述圓桿的頂部固定連接在操作盤，所述操作盤與圓桿固定連接。

6、作為本實用新型優選的，所述防護網的外側固定連接在卡緊環，所述卡緊環的數量為若干個。

7、作為本實用新型優選的，所述防護網的外側固定連接在定位鉤，所述定位鉤與卡緊環配合使用。

8、作為本實用新型優選的，所述支桿的表面頂部套設有穩定環，所述穩定環與支桿滑動連接。

9、與現有技術相比，本實用新型的有益效果如下：

10、1、本實用新型通過對防護網進行使用時，使用者向上拉動操作盤，操作盤帶動圓桿向上移動，圓桿向上移動帶動移動板向上移動，移動板帶動八角套向上移動，取消對八角塊的限位，之后使用者拉動防護網，通過發條卷進行放卷，使防護網可以延長，之后使用者拉動到合適的位置時，使用者將松開操作盤，使彈簧彈力釋放對移動板進行抵緊，使八角套復位對八角塊上進行卡緊，保證支桿的穩定性，使本體達到可調節的效果，替代現有利用拼接的方式，從而達到大范圍使用中可以調節長度，使用方便的效果。

11、2、本實用新型通過定位架的設置，可以對滑桿進行支撐，有效的提高了滑桿的穩定性，避免滑桿保持穩定性，安全性比較強，便于使用者使用。

技術特征：

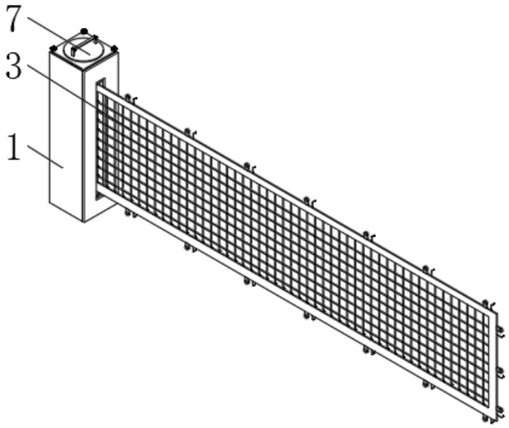

1.一種水利工程用護坡網，包括固定管（1），其特征在于：所述固定管（1）的內部活動連接有支桿（2），所述支桿（2）的底部活動連接在固定管（1）內壁的底部，所述支桿（2）的表面固定連接在防護網（3），所述支桿（2）的頂部設置有定位組件（4），所述支桿（2）表面的底部固定連接在發條卷（5），所述發條卷（5）的一端固定連接在支桿（2）的表面，所述發條卷（5）的另一端固定連接在固定管（1）的內部。

2.根據權利要求1所述的一種水利工程用護坡網，其特征在于：所述定位組件（4）包括定位架（41），所述定位架（41）固定連接在固定管（1）內壁的頂部，所述定位架（41）的內部豎向固定連接在滑桿（42），所述支桿（2）的頂部固定連接在八角塊（43），所述八角塊（43）的頂部套設有八角套（44），所述八角套（44）的頂部固定連接在移動板（45），所述移動板（45）與滑桿（42）滑動連接，所述滑桿（42）的表面的頂部套設有彈簧（46）。

3.根據權利要求2所述的一種水利工程用護坡網，其特征在于：所述移動板（45）的頂部固定連接在圓桿（6），所述圓桿（6）的頂部貫穿至固定管（1）的頂部。

4.根據權利要求3所述的一種水利工程用護坡網，其特征在于：所述圓桿（6）的頂部固定連接在操作盤（7），所述操作盤（7）與圓桿（6）固定連接。

5.根據權利要求1所述的一種水利工程用護坡網，其特征在于：所述防護網（3）的外側固定連接在卡緊環（8），所述卡緊環（8）的數量為若干個。

6.根據權利要求1所述的一種水利工程用護坡網，其特征在于：所述防護網（3）的外側固定連接在定位鉤（9），所述定位鉤（9）與卡緊環（8）配合使用。

7.根據權利要求1所述的一種水利工程用護坡網，其特征在于：所述支桿（2）的表面頂部套設有穩定環（10），所述穩定環（10）與支桿（2）滑動連接。

技術總結
本技術公開了一種水利工程用護坡網，包括固定管，所述固定管的內部活動連接有支桿，所述支桿的底部活動連接在固定管內壁的底部。本技術通過對防護網進行使用時，使用者向上拉動操作盤，操作盤帶動圓桿向上移動，圓桿向上移動帶動移動板向上移動，移動板帶動八角套向上移動，取消對八角塊的限位，之后使用者拉動防護網，通過發條卷進行放卷，使防護網可以延長，之后使用者拉動到合適的位置時，使用者將松開操作盤，使彈簧彈力釋放對移動板進行抵緊，使八角套復位對八角塊上進行卡緊，保證支桿的穩定性，使本體達到可調節的效果，替代現有利用拼接的方式，從而達到大范圍使用中可以調節長度，使用方便的效果。

技術研發人員：仲偉強,商健,蔣方欣
受保護的技術使用者：黑龍江省江河流域保護中心
技術研發日：20240419
技術公布日：2025/3/20
