本技術屬于儲能集裝箱，尤其涉及一種消防滅火裝置。

背景技術：

1、儲能集裝箱是一種電力儲能設備，其有多個電池模塊構成，并可根據需求具體設置電池模塊的數量。考慮到用地成本等原因，相鄰儲能集裝箱間距較近，電池模塊一旦發生起火爆燃將難以立即將其撲滅，并很有可能對相鄰儲能集裝箱產生不利影響，甚至發生熱失控起火。若僅依靠消防水管對相鄰集裝箱噴水降溫，會降低降溫效率，對相鄰集裝箱的防護效果較差。

2、針對上述問題，公開號為cn117497944a的專利提供了一種懸置式儲能柜，其包括消防水池、升降機構、柜體和多個電池模塊，柜體內裝有電池模塊，并位于消防水池上方，柜體與升降機構的升降端連接。當柜體內的電池模塊熱失控起火后，可通過升降機構驅動柜體下降到消防水池內，以利用消防水池內的水對電池模塊進行冷卻降溫，從而在火災發生的初期就能及時將其撲滅，避免火災蔓延至相鄰的儲能柜。然而，上述消防水池需要占用一定用地面積，導致用地成本較高，且也不便于人員對儲能柜進行檢修，增加了檢修難度和耗費的時間。

3、基于以上所述，現亟需一種消防滅火裝置，來解決現有技術中存在的技術問題。

技術實現思路

1、本實用新型的目的在于提供一種消防滅火裝置，便于正常使用時對儲能集裝箱進行檢修，保證檢修效率，而且能夠在不增加儲能集裝箱占地面積的情況下，降低起火爆燃的儲能集裝箱對相鄰儲能集裝箱帶來的熱失控風險。

2、為達此目的，本實用新型采用以下技術方案：

3、消防滅火裝置，每相鄰儲能集裝箱之間均設置有所述消防滅火裝置和檢修通道，所述檢修通道的底部設置有容置槽，所述消防滅火裝置容置于所述容置槽內，所述消防滅火裝置包括：

4、升降機構，所述升降機構固定設置于所述容置槽內；

5、消防擋板，所述消防擋板包括隔熱層，所述隔熱層連接于所述升降機構的升降端，以使所述隔熱層能沿豎直方向可活動地穿設于所述容置槽的開口。

6、可選地，所述隔熱層的至少一面貼設有降溫層。

7、可選地，所述降溫層包括冷卻板、輸液管和閥門，所述冷卻板貼合設置于所述隔熱層，所述冷卻板為具有吸水孔的不可燃材料板件，所述輸液管的兩端分別連通于所述吸水孔和儲液箱，所述閥門設置于所述輸液管上。

8、可選地，所述儲能集裝箱上還設置有感應器和控制器，所述控制器電連接于所述感應器、所述閥門和所述升降機構，當所述感應器檢測到火情信號時，所述控制器能控制所述閥門和所述升降機構啟動，以使所述消防擋板上升，并能使所述儲液箱內的冷卻液經所述輸液管傳輸至所述冷卻板內。

9、可選地，所述儲能集裝箱的四周均設置有所述檢修通道，每個所述檢修通道的底部均開設有所述容置槽，每個所述容置槽內均設置有所述消防滅火裝置，每個所述消防滅火裝置中的所述閥門和所述升降機構均電連接于所述控制器。

10、可選地，所述升降機構包括升降電機和升降桿，所述升降電機設置于所述容置槽內，所述升降電機的輸出端傳動連接于所述升降桿，所述升降桿的外表面設置有外螺紋結構，所述消防擋板的內部具有內螺紋孔，所述外螺紋結構螺紋連接于所述內螺紋孔內。

11、可選地，還包括鎖止組件，所述鎖止組件設置于水平面上，所述鎖止組件用于對所述消防擋板進行鎖止限位。

12、可選地，所述消防擋板的外側面開設有鎖孔；所述鎖止組件包括鎖座、鎖塊、止擋片、拉環和彈簧，所述鎖座固定設置于所述水平面上，所述鎖座內沿水平方向開設有鎖道，所述鎖道相對設置于所述鎖孔，且所述鎖座上遠離于所述鎖孔的一端具有通孔，所述通孔連通于所述鎖道，所述鎖塊可滑動地設置于所述鎖道內，所述止擋片和所述彈簧均位于所述鎖道內，所述止擋片的一側通過所述彈簧固連于所述鎖塊，所述止擋片的另一側通過所述通孔固連于所述拉環，所述彈簧配置為具有預緊作用力，以使所述鎖塊貼合連接于所述消防擋板。

13、可選地，所述升降機構還包括導向座和導向桿，所述導向座固設于所述容置槽內，所述導向座具有導向通道，所述導向桿的端部固連于所述消防擋板，且所述導向桿可滑動地設置于所述導向通道內。

14、可選地，所述隔熱層為隔熱陶瓷板。

15、與現有技術相比，本實用新型的有益效果是：

16、本實用新型提供了一種消防滅火裝置，該消防滅火裝置中，在儲能集裝箱處于正常運行狀態下時，消防擋板位于容置槽內，不占用儲能集裝箱之間的檢修通道，保證檢修效率和質量；當儲能集裝箱起火后，升降機構能夠控制消防擋板升出，將起火爆燃的儲能集裝箱與正常的儲能集裝箱進行隔絕，隔熱層能夠防止熱失控產生的熱量蔓延至相鄰儲能集裝箱，從而避免了相鄰的儲能集裝箱發生熱失控的風險。

技術特征：

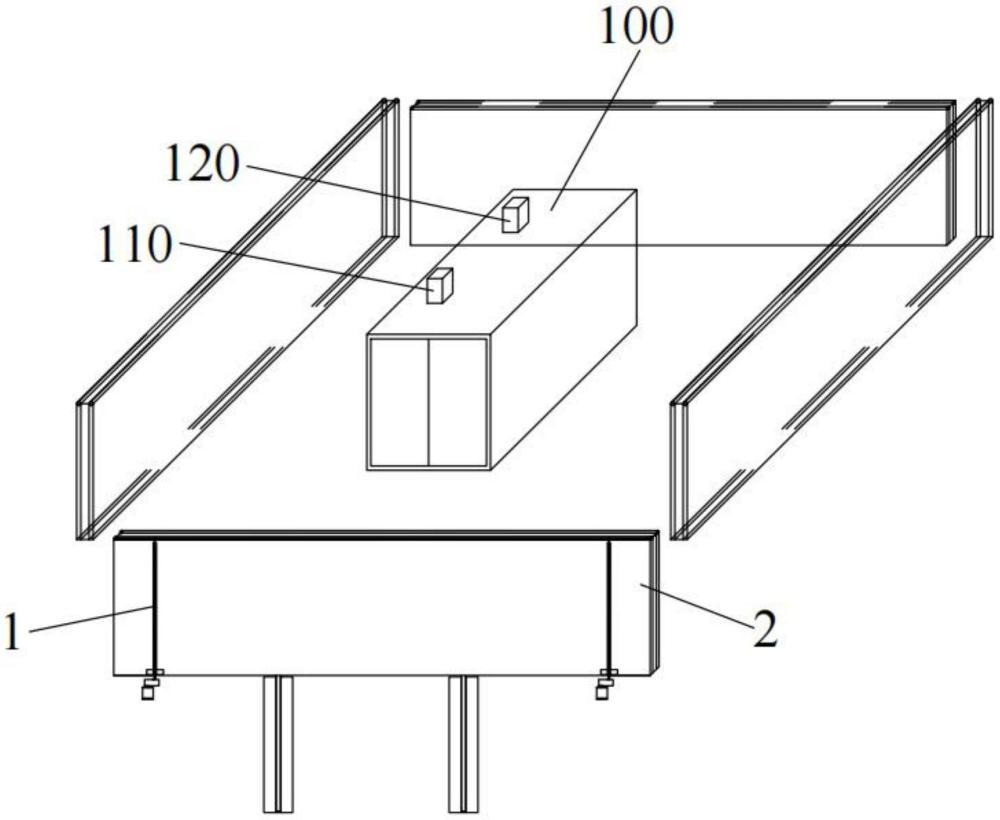

1.消防滅火裝置，其特征在于，每相鄰儲能集裝箱(100)之間設置有所述消防滅火裝置和檢修通道，所述檢修通道的底部設置有容置槽，所述消防滅火裝置容置于所述容置槽內，所述消防滅火裝置包括：

2.根據權利要求1所述的消防滅火裝置，其特征在于，所述隔熱層(21)的至少一面貼設有降溫層(22)。

3.根據權利要求2所述的消防滅火裝置，其特征在于，所述降溫層(22)包括冷卻板(221)、輸液管(222)和閥門，所述冷卻板(221)貼合設置于所述隔熱層(21)，所述冷卻板(221)為具有吸水孔的不可燃材料板件，所述輸液管(222)的兩端分別連通于所述吸水孔和儲液箱，所述閥門設置于所述輸液管(222)上。

4.根據權利要求3所述的消防滅火裝置，其特征在于，所述儲能集裝箱(100)上還設置有感應器(110)和控制器(120)，所述控制器(120)電連接于所述感應器(110)、所述閥門和所述升降機構(1)，當所述感應器(110)檢測到火情信號時，所述控制器(120)能控制所述閥門和所述升降機構(1)啟動，以使所述消防擋板(2)上升，并能使所述儲液箱內的冷卻液經所述輸液管(222)傳輸至所述冷卻板(221)內。

5.根據權利要求4所述的消防滅火裝置，其特征在于，所述儲能集裝箱(100)的四周均設置有所述檢修通道，每個所述檢修通道的底部均開設有所述容置槽，每個所述容置槽內均設置有所述消防滅火裝置，每個所述消防滅火裝置中的所述閥門和所述升降機構(1)均電連接于所述控制器(120)。

6.根據權利要求4所述的消防滅火裝置，其特征在于，所述升降機構(1)包括升降電機(11)和升降桿(12)，所述升降電機(11)設置于所述容置槽內，所述升降電機(11)的輸出端傳動連接于所述升降桿(12)，所述升降桿(12)的外表面設置有外螺紋結構，所述消防擋板(2)的內部具有內螺紋孔，所述外螺紋結構螺紋連接于所述內螺紋孔內。

7.根據權利要求1所述的消防滅火裝置，其特征在于，還包括鎖止組件，所述鎖止組件設置于水平面上，所述鎖止組件用于對所述消防擋板(2)進行鎖止限位。

8.根據權利要求7所述的消防滅火裝置，其特征在于，所述消防擋板(2)的外側面開設有鎖孔；所述鎖止組件包括鎖座、鎖塊、止擋片、拉環和彈簧，所述鎖座固定設置于所述水平面上，所述鎖座內沿水平方向開設有鎖道，所述鎖道相對設置于所述鎖孔，且所述鎖座上遠離于所述鎖孔的一端具有通孔，所述通孔連通于所述鎖道，所述鎖塊可滑動地設置于所述鎖道內，所述止擋片和所述彈簧均位于所述鎖道內，所述止擋片的一側通過所述彈簧固連于所述鎖塊，所述止擋片的另一側通過所述通孔固連于所述拉環，所述彈簧配置為具有預緊作用力，以使所述鎖塊貼合連接于所述消防擋板(2)。

9.根據權利要求1-8中任一項所述的消防滅火裝置，其特征在于，所述升降機構(1)還包括導向座(13)和導向桿(14)，所述導向座(13)固設于所述容置槽內，所述導向座(13)具有導向通道，所述導向桿(14)的端部固連于所述消防擋板(2)，且所述導向桿(14)可滑動地設置于所述導向通道內。

10.根據權利要求1-8中任一項所述的消防滅火裝置，其特征在于，所述隔熱層(21)為隔熱陶瓷板。

技術總結
本技術公開了一種消防滅火裝置。該裝置包括升降機構和消防擋板，升降機構固定設置于相鄰儲能集裝箱之間的檢修通道底部的容置槽內；消防擋板包括隔熱層，隔熱層連接于升降機構的升降端，以使隔熱層能沿豎直方向可活動地穿設于容置槽的開口。在儲能集裝箱處于正常運行狀態下時，消防擋板位于容置槽內，不占用檢修通道，保證檢修效率和質量；儲能集裝箱起火后，升降機構能控制消防擋板升出，將起火爆燃的儲能集裝箱與正常儲能集裝箱隔絕，隔熱層能防止熱失控產生的熱量蔓延至相鄰儲能集裝箱，避免了相鄰的儲能集裝箱發生熱失控的風險。
