本技術涉及五點式安全帶相關，尤其涉及一種具有彈性保護結構的五點式安全帶。

背景技術：

1、五點式安全帶是一種安全裝置，通過兩邊肩膀，臀部，固定到雙腿之間的卡扣上，安全帶能緊貼骨盆，胯部和臀部安全帶，肩膀和胸部肩帶，兒童安全座椅最常見的保護兒童安全系統就是使用五點式安全帶，發生事故時，當兒童在座椅內前移，松緊合適的安全帶能“抓住”他們并且立即阻止他們的位移，同時將碰撞力分散到身體的壯骨上，沒有東西撞上兒童；兒童也不會突然撞上任何東西，這樣就安全了很多，但目前的五點式安全帶并不能夠很好的進行拉伸，從而會導致肩部的肩帶會對人員產生緊繃的束縛感，導致影響使用感，故此，特別需要一種具有彈性保護結構的五點式安全帶。

2、但是現有的目前的五點式安全帶并不能夠很好的進行拉伸，從而會導致肩部的肩帶會對人員產生緊繃的束縛感，導致影響使用感，降低用戶體驗，這樣便會影響五點式安全帶的使用。

技術實現思路

1、本實用新型的目的在于提供一種具有彈性保護結構的五點式安全帶，以解決上述背景技術中提出的現有的目前的五點式安全帶并不能夠很好的進行拉伸，從而會導致肩部的肩帶會對人員產生緊繃的束縛感，導致影響使用感，降低用戶體驗，這樣便會影響五點式安全帶的使用。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有彈性保護結構的五點式安全帶，包括五點式安全帶，所述五點式安全帶的下方表面固定連接有護腿，所述五點式安全帶的一側表面固定連接有胸部調節扣，所述五點式安全帶的一側表面固定連接有背部調節口，所述五點式安全帶的一側表面固定連接有肩帶，所述肩帶的內部設置有彈性保護材質，所述胸部調節扣的一側表面設置有卡合機構；

3、所述彈性保護材質包括耐磨損材質、高穩定材質、抗壓材質、耐腐蝕材質和耐高溫材質，所述肩帶的內側表面混合有耐磨損材質，所述肩帶的內側表面混合有高穩定材質，所述肩帶的內側表面混合抗壓材質，所述肩帶的內側表面混合有耐腐蝕材質，所述肩帶的內側表面混合有耐高溫材質。

4、優選的，所述耐磨損材質的材質為天然橡膠，所述高穩定材質的材質為合成橡膠。

5、優選的，所述抗壓材質的材質為聚酯材料，所述耐腐蝕材質的材質為尼龍。

6、優選的，所述耐高溫材質的材質為芳綸纖維。

7、優選的，所述卡合機構包括第一連接塊、第二連接塊、貫穿孔、連接孔、限位柱、安裝孔、螺栓和螺帽，所述胸部調節扣的一側表面安裝有第一連接塊，所述第一連接塊的一側表面卡合連接有第二連接塊，所述第一連接塊的一側表面開設有貫穿孔，所述第二連接塊的一側表面開設有連接孔，所述連接孔的內側表面貫穿連接有限位柱，所述限位柱的一側表面開設有安裝孔，所述安裝孔的一側表面貫穿連接有螺栓，所述螺栓的一端表面螺紋連接有螺帽。

8、優選的，所述限位柱的外側尺寸與連接孔的內側尺寸相吻合，所述螺栓的外側尺寸與安裝孔的內側尺寸相吻合。

9、優選的，所述螺栓貫穿安裝孔與貫穿孔構成螺紋結構，螺栓的外側尺寸與貫穿孔的內側尺寸相吻合。

10、與現有技術相比，本實用新型的有益效果是：該一種具有彈性保護結構的五點式安全帶，當五點式安全帶在使用時，耐磨損材質能夠提高五點式安全帶使用時的牽引力，高穩定材質能夠提高穩定性，使其延展性更好，抗壓材質能夠極大的增加使用壽命，耐腐蝕材質能夠提高五點式安全帶進行拉伸的強度，耐高溫材質能夠提高五點式安全帶在高溫環境中的工作保障，這樣便能夠更好提高五點式安全帶的使用。

技術特征：

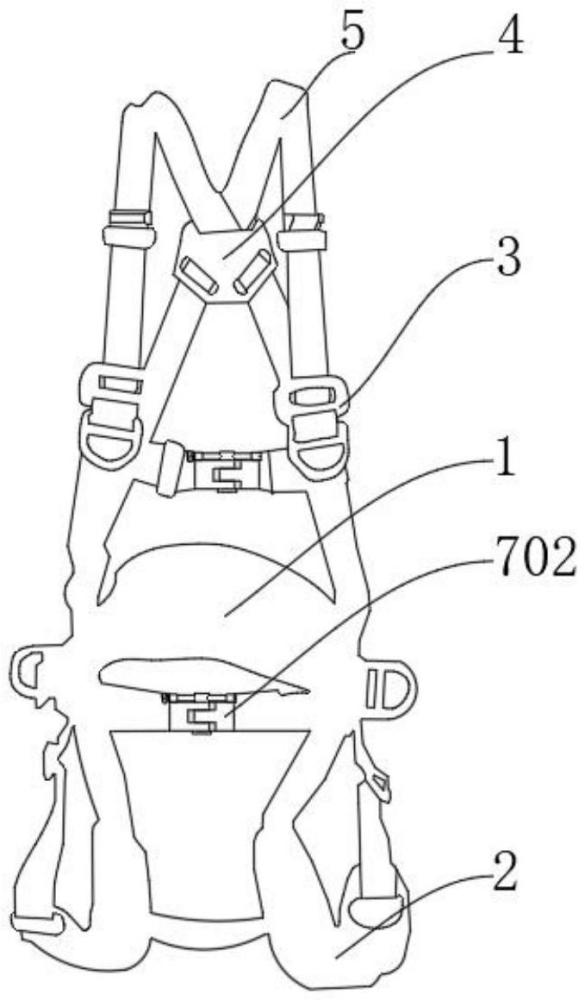

1.一種具有彈性保護結構的五點式安全帶，包括五點式安全帶(1)，其特征在于：所述五點式安全帶(1)的下方表面固定連接有護腿(2)，所述五點式安全帶(1)的一側表面固定連接有胸部調節扣(3)，所述五點式安全帶(1)的一側表面固定連接有背部調節口(4)，所述五點式安全帶(1)的一側表面固定連接有肩帶(5)，所述肩帶(5)的內部設置有彈性保護材質(6)，所述胸部調節扣(3)的一側表面設置有卡合機構(7)；

2.根據權利要求1所述的一種具有彈性保護結構的五點式安全帶，其特征在于：所述耐磨損材質(601)的材質為天然橡膠，所述高穩定材質(602)的材質為合成橡膠。

3.根據權利要求1所述的一種具有彈性保護結構的五點式安全帶，其特征在于：所述抗壓材質(603)的材質為聚酯材料，所述耐腐蝕材質(604)的材質為尼龍。

4.根據權利要求1所述的一種具有彈性保護結構的五點式安全帶，其特征在于：所述耐高溫材質(605)的材質為芳綸纖維。

5.根據權利要求1所述的一種具有彈性保護結構的五點式安全帶，其特征在于：所述卡合機構(7)包括第一連接塊(701)、第二連接塊(702)、貫穿孔(703)、連接孔(704)、限位柱(705)、安裝孔(706)、螺栓(707)和螺帽(708)，所述胸部調節扣(3)的一側表面安裝有第一連接塊(701)，所述第一連接塊(701)的一側表面卡合連接有第二連接塊(702)，所述第一連接塊(701)的一側表面開設有貫穿孔(703)，所述第二連接塊(702)的一側表面開設有連接孔(704)，所述連接孔(704)的內側表面貫穿連接有限位柱(705)，所述限位柱(705)的一側表面開設有安裝孔(706)，所述安裝孔(706)的一側表面貫穿連接有螺栓(707)，所述螺栓(707)的一端表面螺紋連接有螺帽(708)。

6.根據權利要求5所述的一種具有彈性保護結構的五點式安全帶，其特征在于：所述限位柱(705)的外側尺寸與連接孔(704)的內側尺寸相吻合，所述螺栓(707)的外側尺寸與安裝孔(706)的內側尺寸相吻合。

7.根據權利要求5所述的一種具有彈性保護結構的五點式安全帶，其特征在于：所述螺栓(707)貫穿安裝孔(706)與貫穿孔(703)構成螺紋結構，螺栓(707)的外側尺寸與貫穿孔(703)的內側尺寸相吻合。

技術總結
本技術涉及五點式安全帶相關技術領域，尤其涉及一種具有彈性保護結構的五點式安全帶，包括五點式安全帶，所述五點式安全帶的下方表面固定連接有護腿，所述五點式安全帶的一側表面固定連接有背部調節口，所述五點式安全帶的一側表面固定連接有肩帶，所述肩帶的內部設置有彈性保護材質，所述胸部調節扣的一側表面設置有卡合機構。該一種具有彈性保護結構的五點式安全帶，當五點式安全帶在使用時，耐磨損材質能夠提高五點式安全帶使用時的牽引力，高穩定材質能夠提高穩定性，使其延展性更好，抗壓材質能夠極大的增加使用壽命，耐腐蝕材質能夠提高五點式安全帶進行拉伸的強度，耐高溫材質能夠提高五點式安全帶在高溫環境中的工作保障。

技術研發人員：王守稷,王景
受保護的技術使用者：南京東仁航空裝備有限公司
技術研發日：20240626
技術公布日：2025/4/28
