本技術涉及消防設備，具體為一種手提式中倍速泡沫水槍。

背景技術：

1、手提式中倍速泡沫水槍，利用泡沫水流沖擊網罩形成大量泡沫并噴射出，達到泡沫滅火的效果。

2、現有手提式中倍速泡沫水槍，泡沫發生部分與水槍本體部分是固定連接，多數都不可調節的，進而導致泡沫射程及泡沫發生量不夠，降低了后期滅火效率的問題，且水槍本體部分與后期管道的連接部分也是固定不可調節的，后期再實現水槍本體部分與水管的螺紋轉動連接時，多數都會導致水槍本體握持部分產生偏移現象，不利于消防人員后期握持操作，后期還需手動多次調節，影響了后期的救援速度。

技術實現思路

1、本實用新型的目的在于提供一種手提式中倍速泡沫水槍，便于實現泡沫發生部分與水槍本體部分的間距調節工作，以方便提高后期泡沫沖擊性能，增加泡沫發生量，確保了后期滅火效果，且通過水槍本體部分與連接管道部分的轉動工作，可方便操作人員較好的實現水槍握持工作，無需操作人員后期手動調節工作。

2、為實現上述目的，提供一種手提式中倍速泡沫水槍，包括：發泡裝置，所述發泡裝置內部的一側設有發泡網，所述發泡裝置的另一側設有內螺紋固定塊，所述內螺紋固定塊的內部貫穿設有水槍，所述水槍的外部設有與內螺紋固定塊相互配合的外螺紋，所述水槍靠近發泡裝置的一側設有與其內部相配合的密封板，所述發泡裝置的頂部設有把手，所述水槍遠離發泡裝置的一側設有連接法蘭，所述連接法蘭遠離水槍的一側開設有環形密封凹槽；

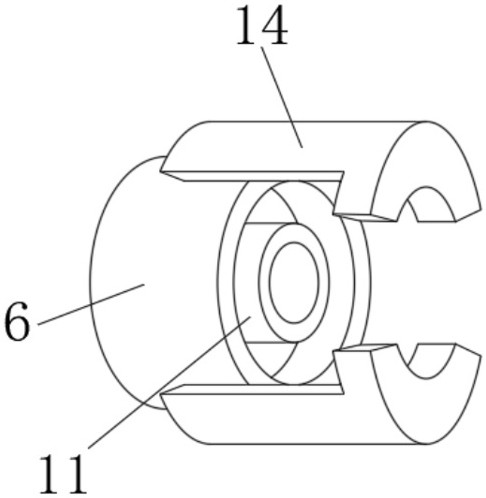

3、所述環形密封凹槽的內部插合設有與其相配合的密封筒，所述密封筒遠離連接法蘭的一側設有與其相配合的固定件，所述固定件遠離連接法蘭的一側開設有內螺紋凹槽，所述固定件外部靠近連接法蘭的一側開設有環形限位槽，所述環形限位槽內部的頂部和底部皆滑動設有與連接法蘭相連接的l型固定件，便于實現泡沫發生部分與水槍本體部分的間距調節工作，以方便提高后期泡沫沖擊性能，增加泡沫發生量，確保了后期滅火效果，且通過水槍本體部分與連接管道部分的轉動工作，可方便操作人員較好的實現水槍握持工作，無需操作人員后期手動調節工作。

4、根據所述的一種手提式中倍速泡沫水槍，所述發泡裝置頂部的兩端皆設有鉸接座，且兩組鉸接座與把手相互配合，便于實現把手的安裝鉸接工作。

5、根據所述的一種手提式中倍速泡沫水槍，一組所述l型固定件遠離連接法蘭一側的底部與另一組l型固定件遠離連接法蘭一側的頂部皆設有圓弧形凹槽，且圓弧形凹槽與環形限位槽相互貼合，便于提高l型固定件與環形限位槽貼合的緊密性。

6、根據所述的一種手提式中倍速泡沫水槍，兩組所述l型固定件通過焊接的方式與連接法蘭相固定，便于實現l型固定件的固定安裝工作。

7、根據所述的一種手提式中倍速泡沫水槍，所述把手的外部設有防護套，且防護套是由橡膠材質制成，便于提高后期握持的舒適感。

8、與現有技術相比，本實用新型的有益效果是：通過發泡裝置、密封板、外螺紋、內螺紋固定塊、水槍和發泡網的相互配合，可方便操作人員實現對水槍和發泡網的間距調節功能，通過調節以增加后期發泡量，提升滅火效果，且通過密封板的結構設計，還可實現密封效果，以防止發泡液的外泄現象；

9、同時通過連接法蘭、密封筒、環形密封凹槽、環形限位槽、固定件和l型固定件的相互配合，可方便操作人員實現水槍與外接水管的旋轉功能，以方便后期操作人員較好的實現對該發泡水槍的握持工作，無需操作人員實現后期的轉動調節，使得把手始終置于頂部，提升后期使用的靈活性和舒適感，為后期救火效率提供保障。

10、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

1.一種手提式中倍速泡沫水槍，包括：發泡裝置（1），其特征在于，所述發泡裝置（1）內部的一側設有發泡網（13），所述發泡裝置（1）的另一側設有內螺紋固定塊（4），所述內螺紋固定塊（4）的內部貫穿設有水槍（3），所述水槍（3）的外部設有與內螺紋固定塊（4）相互配合的外螺紋（5），所述水槍（3）靠近發泡裝置（1）的一側設有與其內部相配合的密封板（2），所述發泡裝置（1）的頂部設有把手（12），所述水槍（3）遠離發泡裝置（1）的一側設有連接法蘭（6），所述連接法蘭（6）遠離水槍（3）的一側開設有環形密封凹槽（11）；

2.如權利要求1所述的一種手提式中倍速泡沫水槍，其特征在于：所述發泡裝置（1）頂部的兩端皆設有鉸接座，且兩組鉸接座與把手（12）相互配合。

3.如權利要求1所述的一種手提式中倍速泡沫水槍，其特征在于：一組所述l型固定件（14）遠離連接法蘭（6）一側的底部與另一組l型固定件（14）遠離連接法蘭（6）一側的頂部皆設有圓弧形凹槽，且圓弧形凹槽與環形限位槽（10）相互貼合。

4.如權利要求1所述的一種手提式中倍速泡沫水槍，其特征在于：兩組所述l型固定件（14）通過焊接的方式與連接法蘭（6）相固定。

5.如權利要求1所述的一種手提式中倍速泡沫水槍，其特征在于：所述把手（12）的外部設有防護套，且防護套是由橡膠材質制成。

技術總結
本技術公開了一種手提式中倍速泡沫水槍，包括：發泡裝置，所述發泡裝置內部的一側設有發泡網，所述發泡裝置的另一側設有內螺紋固定塊，所述內螺紋固定塊的內部貫穿設有水槍，所述水槍的外部設有與內螺紋固定塊相互配合的外螺紋，所述水槍靠近發泡裝置的一側設有與其內部相配合的密封板，所述發泡裝置的頂部設有把手，所述水槍遠離發泡裝置的一側設有連接法蘭；通過發泡裝置、密封板、外螺紋、內螺紋固定塊、水槍和發泡網的相互配合，可方便操作人員實現對水槍和發泡網的間距調節功能，通過調節以增加后期發泡量，提升滅火效果，且通過密封板的結構設計，還可實現密封效果，以防止發泡液的外泄現象。

技術研發人員：楊連軍,張祥,夏劍鑫
受保護的技術使用者：捷安救援裝備（蘇州）有限公司
技術研發日：20240625
技術公布日：2025/4/28
