本申請涉及火災控制，尤其涉及一種儲能電站火災控制系統、方法及裝置。

背景技術：

1、隨著新能源產業的快速發展，儲能電站作為新能源并網的重要環節，其安全性問題逐漸受到重視。儲能電站內鋰電池等儲能設備在運行過程中可能因過充、短路、環境溫度異常等因素引發火災，而傳統消防系統難以滿足儲能電站的特殊需求。因此，針對儲能電站的火災報警與自動滅火控制系統的研究與開發成為行業關注的重點。

2、目前，市面上的火災報警控制系統大多基于單一探測方式，如煙感或溫感探測，容易受到環境因素干擾，誤報率較高，且無法精準識別火災類型。同時，傳統系統的通信方式較為單一，數據傳輸速率低，難以實現多設備協同聯動，且缺乏智能化的消防邏輯編程功能，無法滿足儲能電站復雜場景的需求。此外，部分火災報警系統僅具備本地報警功能，無法實現遠程監控與數據存儲，導致事故溯源及防范能力不足。

技術實現思路

1、本申請的目的在于提供一種儲能電站火災控制系統、方法及裝置，旨在解決以上問題至少之一。

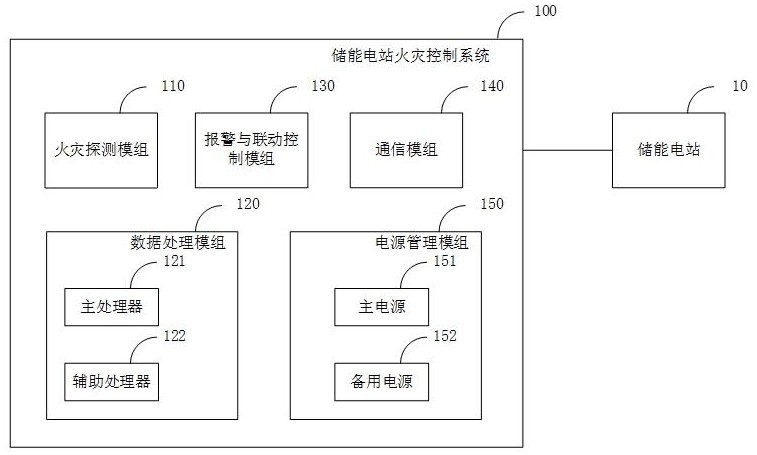

2、第一方面，本申請實施例提供一種儲能電站火災控制系統，應用于儲能電站，所述系統包括：

3、火災探測模組，用于檢測所述儲能電站內的火災相關參數以形成檢測信號，并將所述檢測信號傳輸至數據處理模組，其中所述火災相關參數包括煙霧濃度、溫度、可燃?xì)怏w濃度；

4、所述數據處理模組包括主處理器和輔助處理器，所述主處理器用于處理所述檢測信號，根據預設邏輯檢測所述檢測信號以進行火災判定，所述主處理器還用于在判斷所述儲能電站存在火災時，判斷火災級別，所述輔助處理器用于進行數據采集及系統自檢；

5、報警與聯動控制模組，用于根據所述火災級別執行響應操作，所述響應操作包括觸發現場聲光報警及延遲啟動自動滅火裝置；

6、通信模組，用于實現所述儲能電站火災控制系統與外部監控中心、現場其他設備及遠程終端之間的數據信息交互；

7、電源管理模組，用于為所述火災探測模組、所述數據處理模組、所述報警與聯動控制模組以及所述通信模組提供電源，其中，所述電源管理模組包括主電源和備用電源，所述電源管理模組配置為在所述主電源失效時切換至所述備用電源供電。

8、在本申請一實施例中，所述報警與聯動控制模組包括：

9、第一響應單元，用于在所述數據處理模組判定為一級火警時觸發聲光報警，還用于在所述數據處理模組判定為二級火警時觸發聲光報警及滅火延遲倒計時；

10、第二響應單元，在所述滅火延遲倒計時結束后自動啟動滅火裝置電磁閥，以噴灑滅火藥劑，并接收儲氣瓶壓力開關的噴灑反饋信號；

11、第三響應單元，提供手動啟動按鈕接口及機械應急操作通道，所述機械應急通道通過物理手柄直接驅動滅火劑容器閥。

12、在本申請一實施例中，所述報警與聯動控制模組還用于：

13、判斷所述儲能電站的煙霧濃度及溫度是否均高于預設閾值；

14、若所述儲能電站的煙霧濃度及溫度均高于預設閾值，則觸發二級火警；

15、若所述儲能電站的煙霧濃度或溫度高于預設閾值，則觸發一級火警。

16、在本申請一實施例中，所述報警與聯動控制模組還用于：

17、獲取所述儲能電站的可燃?xì)怏w濃度；

18、判斷所述可燃?xì)怏w濃度是否高于第一預設閾值；

19、若所述可燃?xì)怏w濃度高于第一預設閾值，則判斷所述可燃?xì)怏w濃度是否高于第二預設閾值；

20、若所述可燃?xì)怏w濃度高于第一預設閾值且低于第二預設閾值，則觸發聲光報警并啟動風機；

21、若所述可燃?xì)怏w濃度高于第二預設閾值，則觸發聲光報警及滅火延遲倒計時，并關閉風機。

22、在本申請一實施例中，所述報警與聯動控制模組還用于：

23、在所述滅火延遲倒計時期間，持續采集火情數據，并傳輸至所述報警與聯動控制模組，若所述火災相關參數低于預設閾值則取消倒計時并控制所述報警與聯動控制模組取消滅火操作；

24、若所述火災相關參數高于預設閾值，則生成滅火啟動指令。

25、在本申請一實施例中，所述主處理器與所述輔助處理器之間通過雙路通信總線連接；

26、所述主處理器用于執行預設的火災報警邏輯運算，生成多級聯動指令；

27、所述輔助處理器用于執行周期性系統自檢，以檢測所述儲能電站火災控制系統是否存在故障，并將故障狀態反饋至所述主處理器，所述故障包括傳感器斷線、通信中斷及電源異常故障。

28、在本申請一實施例中，所述系統還包括：

29、人機交互模組，用于實時顯示所述儲能電站火災狀態、傳感器數據及設備運行信息，并提供操作指令輸入接口。

30、在本申請一實施例中，所述人機交互模組包括：

31、殼體，所述殼體設置有蜂窩狀聲孔陣列及外露式接線端子；

32、操作面板，所述操作面板包括多個按鍵，所述多個按鍵用于控制啟動滅火及停止滅火，所述操作面板還設置有按鍵操作鎖定邏輯以防止誤觸發滅火指令；

33、顯示屏，用于顯示所述儲能電站的煙霧濃度、溫度、氣體濃度曲線及設備拓?fù)鋱D。

34、第二方面，本申請實施例提供一種儲能電站火災控制方法，應用于如第一方面所述的儲能電站火災控制系統，所述方法包括：

35、檢測儲能電站內的火災相關參數以形成檢測信號，其中所述火災相關參數包括煙霧濃度、溫度、一氧化碳濃度及氫氣濃度；

36、根據預設邏輯檢測所述檢測信號以進行火災判定，在判斷所述儲能電站存在火災時，判斷火災級別；

37、根據所述火災級別執行響應操作，所述響應操作包括觸發現場聲光報警、延遲啟動自動滅火裝置。

38、第三方面，本申請實施例提供一種電子裝置，其特征在于，包括存儲器、處理器和與處理器通信的火災控制系統，所述處理器被配置為執行如第二方面所述的儲能電站火災控制方法。

39、本申請實施例的有益效果在于：采用can總線與復合型火災探測器通信，可實時采集儲能站內的煙霧、溫度、一氧化碳、氫氣等多種數據，并結合多級火災報警邏輯，提供精準的報警和聯動控制。同時，該系統采用模塊化設計，通過雙cpu結構提高數據處理能力，并支持消防邏輯可編程，增強系統靈活性。此外，該裝置支持多種通信接口（can、mbus、rs485），能夠?qū)崿F(xiàn)遠程數據上傳、遠程診斷及固件升級，提升維護效率。通過優化電源管理和主備電自動切換，提高系統在極端環境下的穩定性。本發明的智能化火災監控與滅火聯動系統可廣泛應用于儲能電站，提高消防安全性，減少火災風險。

技術特征：

1.一種儲能電站火災控制系統，應用于儲能電站，其特征在于，所述系統包括：

2.根據權利要求1所述的儲能電站火災控制系統，其特征在于，所述報警與聯動控制模組包括：

3.根據權利要求2所述的儲能電站火災控制系統，其特征在于，所述報警與聯動控制模組還用于：

4.根據權利要求2所述的儲能電站火災控制系統，其特征在于，所述報警與聯動控制模組還用于：

5.根據權利要求2所述的儲能電站火災控制系統，其特征在于，所述報警與聯動控制模組還用于：

6.根據權利要求1所述的儲能電站火災控制系統，其特征在于，所述主處理器與所述輔助處理器之間通過雙路通信總線連接；

7.根據權利要求1所述的儲能電站火災控制系統，其特征在于，所述系統還包括：

8.根據權利要求7所述的儲能電站火災控制系統，其特征在于，所述人機交互模組包括：

9.一種儲能電站火災控制方法，應用于如權利要求1至8任一項所述的儲能電站火災控制系統，其特征在于，所述方法包括：

10.一種電子裝置，其特征在于，包括存儲器、處理器和與處理器通信的儲能電站火災控制系統，所述處理器被配置為執行如權利要求9所述的儲能電站火災控制方法。

技術總結
本申請公開一種儲能電站火災控制系統、方法及裝置，所述系統包括：火災探測模組，用于檢測所述儲能電站內的火災相關參數以形成檢測信號，并將所述檢測信號傳輸至數據處理模組；所述數據處理模組包括主處理器和輔助處理器，所述主處理器用于處理所述檢測信號，根據預設邏輯檢測所述檢測信號以進行火災判定，所述主處理器還用于在判斷所述儲能電站存在火災時，判斷火災級別，所述輔助處理器用于進行數據采集及系統自檢；報警與聯動控制模組，用于根據所述火災級別執行響應操作，所述響應操作包括觸發現場聲光報警、延遲啟動自動滅火裝置；通信模組及電源管理模組，能夠提高火災識別的精準度，減少誤報和漏報，可以及時預警，降低火災損失風險。
