本發明涉及泄露檢測，特別涉及一種不銹鋼管泄露檢測裝置。

背景技術：

1、不銹鋼管是一種廣泛應用于工業和日常生活中的管道材料。它由不銹鋼制成，具有優良的耐腐蝕性、抗氧化性、機械強度和熱穩定性，因此在許多領域得到廣泛應用。不銹鋼管泄漏檢測是確保不銹鋼管道系統在運行過程中安全、可靠的一個重要環節。由于不銹鋼管通常用于承受較高壓力、溫度以及腐蝕性介質，一旦出現泄漏，不僅會影響生產過程，還可能導致環境污染或人員傷害。通過向管道內注入氣體，增高管道內部的壓力，觀察是否出現壓力下降。通過壓力變化的監測，可以判斷管道是否發生泄漏。現有技術中的不銹鋼管泄露檢測裝置通常無法實現全自動的連續自動檢測，檢測效率低。

技術實現思路

1、針對上述技術問題，本發明采用的技術方案為：一種不銹鋼管泄露檢測裝置，包括用于對不銹鋼管進行間歇輸送的輸送機構，所述輸送機構包括放置殼，所述輸送機構上設置有兩個用于對不銹鋼管進行泄漏性檢測的檢漏機構和一個用于進料的進料機構，所述檢漏機構包括側架，側架固定安裝在放置殼側面，所述進料機構包括進料架，進料架固定安裝在放置殼上。

2、進一步地，所述輸送機構包括固定安裝在放置殼內的內電機和減速箱，內電機的電機軸與減速箱的輸入端連接，放置殼上轉動安裝有中間轉軸，中間轉軸與減速箱的輸出端連接，中間轉軸兩端固定安裝有中間輪。

3、進一步地，所述放置殼上設置有兩個抬桿模塊，所述抬桿模塊包括轉動安裝在放置殼上的轉板，轉板上固定安裝有外傳動輪，放置殼內固定安裝有固定齒輪，轉板與固定齒輪轉動安裝，轉板上轉動安裝有偏心轉塊，偏心轉塊上偏心固定安裝有行星齒輪，行星齒輪與固定齒輪嚙合，偏心轉塊上固定安裝有轉柱。

4、進一步地，所述放置殼上固定安裝有切換電機，放置殼上轉動安裝有切換擋板，切換擋板與切換電機的電機軸固定安裝。

5、進一步地，所述靠近切換電機一側的抬桿模塊的外傳動輪與中間輪外纏繞有短傳動帶，靠近進料架一側的抬桿模塊的外傳動輪與中間輪外纏繞有長傳動帶，兩個抬桿模塊的轉柱上轉動安裝有間歇抬塊，放置殼和間歇抬塊上均設置有用于放置不銹鋼管的槽口。

6、內電機轉動帶動中間轉軸轉動，從而帶動中間輪轉動，通過短傳動帶和長傳動帶帶動兩個外傳動輪轉動，從而帶動兩個轉板同步轉動，從而帶動兩個偏心轉塊和轉柱同步轉動，從而帶動間歇抬塊運動，間歇抬塊抬升時將位于放置殼的凹槽內的不銹鋼管通過間歇抬塊的凹槽抬起，下降時，將不銹鋼管放置在放置殼的下一個槽中，以此往復，當檢測完成的不銹鋼管從兩個對接座之間轉移到位于切換電機旁的放置殼凹槽內，將位于切換電機旁的放置殼凹槽內的不銹鋼管轉移出放置殼，若不銹鋼管檢測合格，則切換電機不動作，不銹鋼管沿著放置殼的端部滑出，若不銹鋼管不合格，則切換電機轉動，使得切換擋板將不銹鋼管阻擋，且內電機停止轉動。

7、在固定齒輪的作用下，偏心轉塊和行星齒輪轉動，當轉柱位于最高點時，轉柱的軸線位于偏心轉塊與轉板鉸接點軸線的正下方，當轉柱位于最低點時，轉柱的軸線位于偏心轉塊與轉板鉸接點軸線的正上方，當轉柱位于最靠近進料架一側時，轉柱的軸線位于偏心轉塊與轉板鉸接點軸線的后方，當轉柱位于最靠近切換電機一側時，轉柱的軸線位于偏心轉塊與轉板鉸接點軸線的前方，從而使得間歇抬塊運動時，豎直方向上位移更小，節約空間，水平方向上位移更大，便于使用，同時增加間歇抬塊運動的穩定性。

8、進一步地，所述檢漏機構包括固定安裝在側架上的滑軌，側架上轉動安裝有軌跡輪，軌跡輪上固定安裝有內傳動輪，內傳動輪與外傳動輪外纏繞有外傳動帶，滑軌上滑動安裝有對接座，對接座內滑動安裝有滑柱，滑柱上固定安裝有壓塊，壓塊與對接座之間設置有壓塊彈簧，對接座下方固定安裝有底部導柱，軌跡輪上設置有階梯槽，底部導柱在階梯槽中滑動，壓塊和滑柱為中空，壓塊上設置有出氣孔。

9、進一步地，所述一個檢漏機構的對接座上固定安裝有充氣機，另一個檢漏機構的對接座上固定安裝有氣壓傳感器，滑柱與充氣機滑動安裝，滑柱與氣壓傳感器滑動安裝。

10、外傳動輪通過外傳動帶帶動內傳動輪和軌跡輪轉動，通過階梯槽帶動底部導柱和對接座沿著滑軌滑動，使得不銹鋼管兩側的對接座到達不銹鋼管的外側，同時不銹鋼管頂?shù)綁簤K，使得壓塊彈簧被壓縮，充氣機通過壓塊和滑柱將氣體通入到不銹鋼管中，并通過氣壓傳感器檢測不銹鋼管內氣壓，從而檢測不銹鋼管的泄漏性。

11、當間歇抬塊將不銹鋼管抬起到下一個工位時，對接座處于遠端，當間歇抬塊與不銹鋼管脫離接觸后，對接座處于近端，位于不銹鋼管外側，對不銹鋼管進行泄漏性檢測。

12、進一步地，所述進料機構包括固定安裝在進料架上的滑管坡，進料架上滑動安裝有推板，推板上固定安裝有推桿，推板上轉動安裝有轉桿，進料架上轉動安裝有上轉桿，上轉桿與轉桿轉動安裝，上轉桿上設置有兩處腰孔，進料架上滑動安裝有下層擋板和上層擋板，下層擋板與進料架之間設置有回位彈簧，上層擋板與上轉桿通過腰孔轉動安裝，下層擋板與上轉桿通過腰孔轉動安裝，下層擋板和上層擋板上下表面設置有倒角，不銹鋼管堆放在進料架中。

13、初始狀態下，最下方的不銹鋼管位于下層擋板上，回位彈簧處于未受力狀態，當間歇抬塊與推桿接觸后，會推動推板，從而帶動轉桿轉動，從而帶動上轉桿轉動，從而帶動上層擋板滑動，上層擋板插入到最下方的不銹鋼管和其上方的不銹鋼管之間，同時下層擋板向后運動，回位彈簧被壓縮，使得最下方的不銹鋼管落到間歇抬塊的凹槽中，隨后被間歇抬塊帶到兩個對接座之間，當間歇抬塊與推桿脫離后，回位彈簧回彈，使得下層擋板伸出，上層擋板后推，使得不銹鋼管落到下層擋板上。

14、本發明與現有技術相比的有益效果是：（1）本發明設置的輸送機構能夠自動將進料機構內的不銹鋼管取出到檢漏機構處，并將檢測完成的不銹鋼管進行轉移，最后將合格的不銹鋼管送出，實現全自動輸送動作，自動化程度高，連續性好；（2）本發明設置的檢漏機構在間歇抬塊將不銹鋼管抬起時不動作，當間歇抬塊在放置殼凹槽的下方運動時時，對不銹鋼管進行泄漏性檢測，使得檢測和輸送過程連貫進行，檢測效率高；（3）本發明設置的進料機構每次與間歇抬塊接觸時，僅僅落出一根不銹鋼管，進而實現對每根不銹鋼管進行逐一檢測。

技術特征：

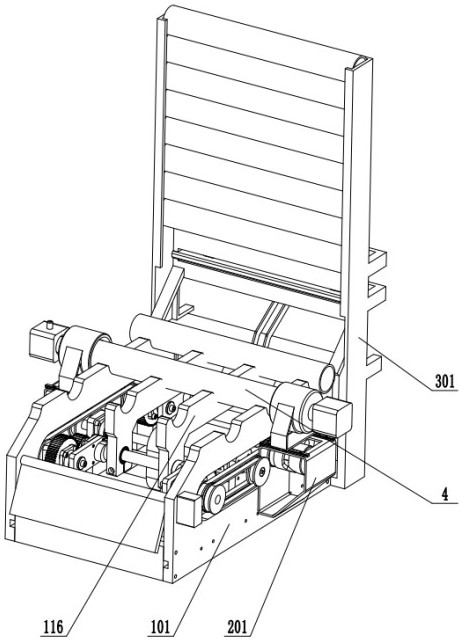

1.一種不銹鋼管泄露檢測裝置，包括用于對不銹鋼管（4）進行間歇輸送的輸送機構，其特征在于：所述輸送機構包括放置殼（101），所述輸送機構上設置有兩個用于對不銹鋼管（4）進行泄漏性檢測的檢漏機構和一個用于進料的進料機構，所述檢漏機構包括側架（201），側架（201）固定安裝在放置殼（101）側面，所述進料機構包括進料架（301），進料架（301）固定安裝在放置殼（101）上。

2.根據權利要求1所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述輸送機構包括固定安裝在放置殼（101）內的內電機（104）和減速箱（105），內電機（104）的電機軸與減速箱（105）的輸入端連接，放置殼（101）上轉動安裝有中間轉軸（106），中間轉軸（106）與減速箱（105）的輸出端連接，中間轉軸（106）兩端固定安裝有中間輪（107）。

3.根據權利要求2所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述放置殼（101）上設置有兩個抬桿模塊，所述抬桿模塊包括轉動安裝在放置殼（101）上的轉板（112），轉板（112）上固定安裝有外傳動輪（110），放置殼（101）內固定安裝有固定齒輪（111），轉板（112）與固定齒輪（111）轉動安裝，轉板（112）上轉動安裝有偏心轉塊（114），偏心轉塊（114）上偏心固定安裝有行星齒輪（113），行星齒輪（113）與固定齒輪（111）嚙合，偏心轉塊（114）上固定安裝有轉柱（115）。

4.根據權利要求3所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述放置殼（101）上固定安裝有切換電機（102），放置殼（101）上轉動安裝有切換擋板（103），切換擋板（103）與切換電機（102）的電機軸固定安裝。

5.根據權利要求4所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述靠近切換電機（102）一側的抬桿模塊的外傳動輪（110）與中間輪（107）外纏繞有短傳動帶（108），靠近進料架（301）一側的抬桿模塊的外傳動輪（110）與中間輪（107）外纏繞有長傳動帶（109），兩個抬桿模塊的轉柱（115）上轉動安裝有間歇抬塊（116），放置殼（101）和間歇抬塊（116）上均設置有用于放置不銹鋼管（4）的槽口。

6.根據權利要求3所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述檢漏機構包括固定安裝在側架（201）上的滑軌（205），側架（201）上轉動安裝有軌跡輪（202），軌跡輪（202）上固定安裝有內傳動輪（204），內傳動輪（204）與外傳動輪（110）外纏繞有外傳動帶（203），滑軌（205）上滑動安裝有對接座（206），對接座（206）內滑動安裝有滑柱（211），滑柱（211）上固定安裝有壓塊（209），壓塊（209）與對接座（206）之間設置有壓塊彈簧（210），對接座（206）下方固定安裝有底部導柱（212），軌跡輪（202）上設置有階梯槽（213），底部導柱（212）在階梯槽（213）中滑動，壓塊（209）和滑柱（211）為中空，壓塊（209）上設置有出氣孔。

7.根據權利要求6所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述一個檢漏機構的對接座（206）上固定安裝有充氣機（207），另一個檢漏機構的對接座（206）上固定安裝有氣壓傳感器（208），滑柱（211）與充氣機（207）滑動安裝，滑柱（211）與氣壓傳感器（208）滑動安裝。

8.根據權利要求1所述的一種不銹鋼管泄露檢測裝置，其特征在于：所述進料機構包括固定安裝在進料架（301）上的滑管坡（302），進料架（301）上滑動安裝有推板（304），推板（304）上固定安裝有推桿（303），推板（304）上轉動安裝有轉桿（305），進料架（301）上轉動安裝有上轉桿（306），上轉桿（306）與轉桿（305）轉動安裝，上轉桿（306）上設置有兩處腰孔，進料架（301）上滑動安裝有下層擋板（307）和上層擋板（308），下層擋板（307）與進料架（301）之間設置有回位彈簧（309），上層擋板（308）與上轉桿（306）通過腰孔轉動安裝，下層擋板（307）與上轉桿（306）通過腰孔轉動安裝，下層擋板（307）和上層擋板（308）上下表面設置有倒角，不銹鋼管（4）堆放在進料架（301）中。

技術總結
本發明公開了一種不銹鋼管泄露檢測裝置，屬于泄露檢測技術領域，包括用于對不銹鋼管進行間歇輸送的輸送機構，輸送機構上設置有兩個用于對不銹鋼管進行泄漏性檢測的檢漏機構和一個用于進料的進料機構，本發明設置的輸送機構能夠自動將進料機構內的不銹鋼管取出到檢漏機構處，并將檢測完成的不銹鋼管進行轉移，最后將合格的不銹鋼管送出，實現全自動輸送動作，自動化程度高，連續性好；檢漏機構在間歇抬塊將不銹鋼管抬起時不動作，當間歇抬塊在放置殼凹槽的下方運動時時，對不銹鋼管進行泄漏性檢測，使得檢測和輸送過程連貫進行，檢測效率高；進料機構每次與間歇抬塊接觸時，僅僅落出一根不銹鋼管，進而實現對每根不銹鋼管進行逐一檢測。

技術研發人員：張建俊,高小芹,翟興強
受保護的技術使用者：興化市新強龍不銹鋼制品有限公司
技術研發日：
技術公布日：2025/4/28
