本實用新型涉及紡織領域，特別是涉及一種細紗機隔離罩。

背景技術：

在紡織領域中，對紡織設備的工作溫度和濕度有很高的要求，例如在夏季時，棉紡織過程中，并粗的環境溫度要在29°-31°之間，濕度要在60%-75%；細紡的環境溫度要在30°-32°之間。同樣的滌棉混紡織過程中，各紡織過程的溫濕度要求也都很高。為了保證紡織產品的質量，廠房內很少能夠使用空調等制冷設備，因此廠房內的溫度都比較高，特別是在夏天，廠房內的溫度可能會達到35°以上。如此高的工作環境溫度，對于很多紡織工人的身體都造成很大的負擔，對工人的身體健康也是不利的。

技術實現要素：

本實用新型要解決的技術問題，提供一種細紗機隔離罩用于解決現有的紡織設備要求較高的環境溫度，導致廠房要保持較高的溫度，不利于工人健康，增加工人工作負擔的問題。

本實用新型是這樣實現的：

一種細紗機隔離罩，包括罩設于細紗機外的罩體和設置罩體內的空氣過濾裝置，所述空氣過濾裝置包括圓形的風管以及設置于風管內的濾網和風機；

所述罩體為矩形結構，包括框架、設置于框架四圍的側圍板以及設置于框架頂部的頂蓋板，所述側圍板和頂蓋板通過螺栓固定于框架上，所述側圍板和頂蓋板的內側壁設置有隔音棉，所述側圍板上開設有操作窗，操作窗上方還鉸接有與所述操作窗相適配的透明翻板，透明翻板設置有用于支撐透明翻板的氣彈簧；所述側圍板上還開設有進出通道，所述進出通道處設置有與進出通道相適配的門扇。

進一步的，所述隔離罩底部的四周設置有密封膠條。

進一步的，所述透明翻板的材質為塑料。

進一步的，所述罩體的外側壁上設置有數字溫度計，數字溫度計的感溫探頭設置于罩體內。

本實用新型具有如下優點：本實用新型細紗機隔離罩包括框架和設置于框架上的側圍板和頂蓋板，可將細紗機與廠房隔離開來，隔離罩使細紗機形成一相對獨立的空間，使細紗機的工作溫度與廠房的環境溫度可分開控制，從而達到細紗機保持在較高的工作溫度，又可使廠房溫度保持在較舒適的溫度，有效解決了現有細紗廠房環境溫度高的問題；并且側圍板上開設有操作窗和透明翻板，可對細紗機進行操作，側圍板上還開設有進出通道和門扇，便于日常清潔和維護。

附圖說明

圖1為本實用新型實施例中細紗機隔離罩的結構示意圖；

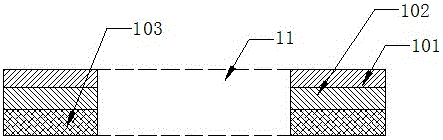

圖2為圖1中A-A向的剖面結構示意圖；

圖3為圖1中隔離罩的左側視圖

圖4為實施例中空氣過濾裝置結構示意圖。

標號說明：

1、罩體；10、側圍板；11、操作窗；12、透明翻板；13、氣彈簧；

14、吊耳；15、進出通道；16、門扇；20、頂蓋板；21、風管；

22、濾網；23、風機；101、塑料層；102、隔熱層；

103、吸音棉層。

具體實施方式

為詳細說明本實用新型的技術內容、構造特征、所實現目的及效果，以下結合實施方式并配合附圖詳予說明。

請參閱圖1至圖4，本實施例公開了一種細紗機隔離罩，該隔離罩與細紗機配合使用，用于將細紗機罩住，使其與外部隔離。所述細紗機用于把半制品粗紗或條子經牽伸、加拈、卷繞成細紗管紗。在紡紗過程中，熟條在粗紗機上牽伸加拈制成粗紗、粗紗經細紗機牽伸加拈制成細紗、條子在粗紗機上牽伸加拈制成粗紗、精梳機將纖維梳理制成精梳條子、針梳機將條子并合，針排牽伸改善條子結構、粗紗在環錠細紗機上進一步加拈紡成細紗。

所述隔離罩包括罩設于細紗機外的罩體和設置罩體內的空氣過濾裝置，如圖4所示，所述空氣過濾裝置包括圓形的風管21以及設置于風管內的濾網22和風機23。所述風機23將罩體內的空氣吸入風管21內，空氣經過濾網22時，濾網22能夠有效濾除空間里的纖維屑、灰塵等。

所述罩體為矩形結構，包括框架、設置于框架四圍的側圍板10以及設置于框架頂部的頂蓋板20，所述側圍板10和頂蓋板20通過螺栓固定于框架上。請參閱圖2，所述側圍板10由外由內依次為塑料層101、隔熱層102和吸音棉層103。其中，所述塑料層101為起支撐作用的主要結構板件，所述隔熱層102可減緩罩體內與罩體外的溫度交換，有利于保持罩體內溫度穩定；所述吸音板層103可有效吸收細紗機工作時產生的噪音，從而降低廠房的環境噪音。

所述側圍板10上開設有操作窗11，操作窗11與細紗機上的操作位相對應，通過操作窗11可進行細紗機的日常操作。在操作窗11上方還鉸接有與所述操作窗相適配的透明翻板12，透明翻板12下邊緣設置有用于支撐透明翻板的氣彈簧13。優選的，所述透明翻板的材質為亞克力。

請參閱圖3，所述側圍板10上還開設有用于工人進出的進出通道15，所述進出通道15處設置有與進出通道相適配的門扇16。

在無需對細紗主體操作時，透明翻板12下翻將操作窗蓋板，從而使罩體內的空間與外部空間完全隔離，通過透明翻板12可清楚的看到操作位內的設備情況；當需要進行操作時，將透明翻板12上翻，并由支撐氣彈簧13將其支撐。

當需要對細紗機進行維修或大清理時，可打開進出通道15處的門扇16，人員可由進出通道進入罩體內部空間。在本實施例中，為了便于隔離罩移動，所述隔離罩的頂部設置有吊耳14，因此通過行車等吊裝設備即可將隔離罩挪開。

在所述罩體1內還可設置溫控裝置，所述溫控裝置是用于控制隔離罩內的空氣溫度，使其達到細紗溫度要求。為了便于觀察罩體內的溫度情況，所述罩體的外側壁上設置有數字溫度計，數字溫度計的感溫探頭設置于罩體內。

以上所述僅為本實用新型的實施例，并非因此限制本實用新型的專利范圍，凡是利用本實用新型說明書及附圖內容所作的等效形狀或結構變換，或直接或間接運用在其他相關的技術領域，均同理包括在本實用新型的專利保護范圍內。
