本技術涉及氧化爐，尤其涉及一種碳纖維生產用預氧化爐。

背景技術：

1、碳纖維生產過程中，預氧化爐是一個重要的設備，用于將聚丙烯或其他聚合物纖維在高溫高壓的環境下進行預氧化處理，使其轉變為碳纖維原絲。預氧化爐的設計和操作對碳纖維的質量和產量有著重要影響。

2、裝置在使用過程中，通常會使用高溫、氧氣充足的環境進行氧化處理，常見的設備氣體輸送裝置多數采用整體固定，在使用時氣體可能會出現分布不均勻現象，容易導致原絲部分區域氧化不足或氧化過度的情況產生，使用效果較差。

3、因此，有必要提供一種碳纖維生產用預氧化爐解決上述技術問題。

技術實現思路

1、本實用新型提供一種碳纖維生產用預氧化爐，解決了在使用時氣體可能會出現分布不均勻現象，容易導致原絲部分區域氧化不足或氧化過度的情況產生，使用效果較差的問題。

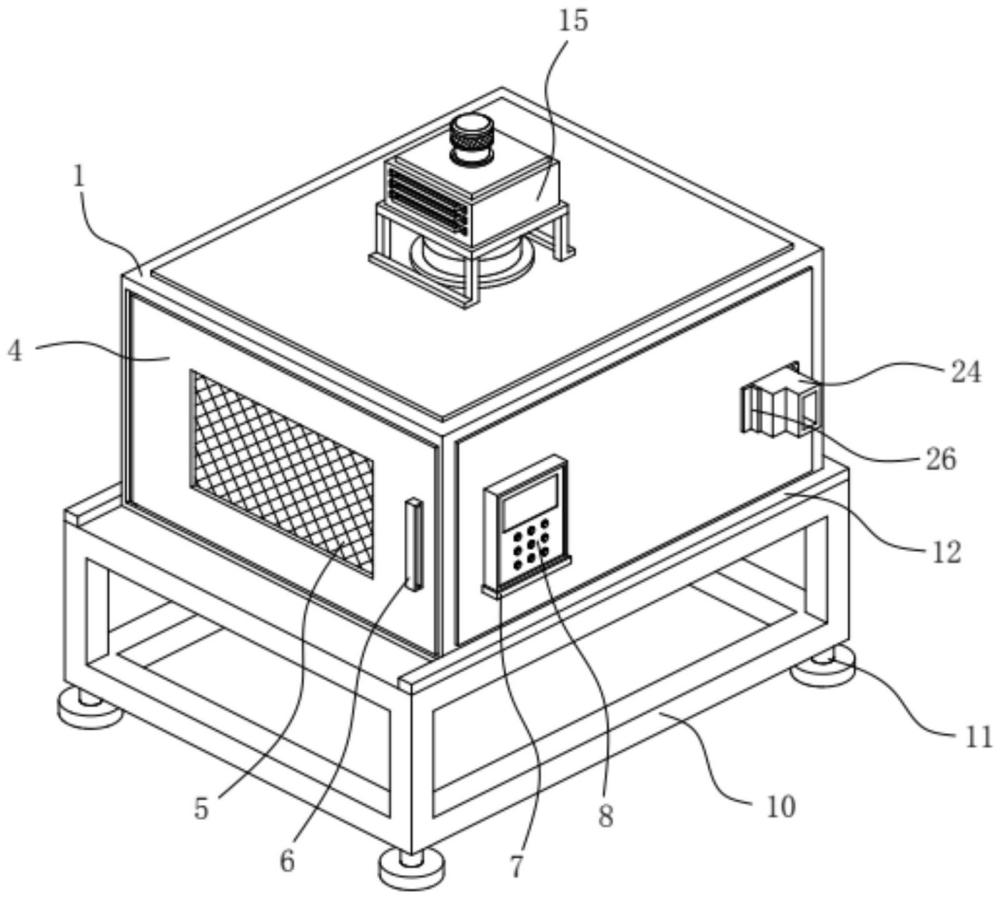

2、為解決上述技術問題，本實用新型提供的一種碳纖維生產用預氧化爐包括：裝置儀器，所述裝置儀器兩端內壁上設置有固定凹槽，所述固定凹槽側端內壁上設置有進料支撐框，另一個所述固定凹槽側端內壁上設置有出料支撐框，所述裝置儀器兩端內壁上設置有安裝板，所述進料支撐框、出料支撐框、安裝板頂部內壁上均設置有轉動滑輪，所述轉動滑輪側端內壁上設置有原絲，所述裝置儀器中間內部設置有電加熱板，所述電加熱板側端內壁上固定連接有能源輸出端，所述裝置儀器兩端內部設置有氣體分流基體，所述氣體分流基體中間內部設置有空腔，所述空腔側端內壁上設置有若干個出氣孔洞，所述出氣孔洞側端內壁上設置有出氣管道，所述氣體分流基體側端內壁上設置有安裝塊，所述安裝塊側端內壁上設置有導流板，所述氣體分流基體側端內壁上設置有連接氣管，所述連接氣管側端端部設置有循環風箱，所述裝置儀器中間頂部內壁上設置有集氣凹槽，所述集氣凹槽中間頂部設置有連接管道。

3、優選的，所述裝置儀器底部設置有支撐框架，所述支撐框架底部四角均設置有支撐腿，所述支撐框架頂部內壁上設置有限位檔桿。

4、優選的，所述裝置儀器的側端內壁上設置有安裝槽，所述安裝槽上轉動連接有密封擋板，所述密封擋板側端內壁上設置有觀察窗，所述密封擋板側端內壁上設置有固定拉桿。

5、優選的，所述裝置儀器的側端內壁上設置有安裝橫板，所述安裝橫板頂部內壁上設置有控制機箱。

6、優選的，所述進料支撐框、出料支撐框兩端內壁上均設置有連接角鋼，所述安裝板底部內壁上均設置有三角支撐件。

7、優選的，所述電加熱板底部設置有安裝底座，所述安裝底座兩端頂部內壁上均設置有導向板。

8、優選的，所述連接管道中間頂部設置有過濾裝置，所述過濾裝置側端內壁上均設置有限位滑軌，所述限位滑軌內部設置有限位滑塊，所述限位滑塊側端內壁上設置有安裝框架，所述安裝框架中間內壁上設置有過濾板，所述過濾裝置頂部內壁上設置有蓋板，所述蓋板中間頂部設置有出煙管道，所述出煙管道頂部內壁上設置有防護過濾罩，所述過濾裝置底部內壁上設置有支撐底座。

9、與相關技術相比較，本實用新型提供的一種碳纖維生產用預氧化爐具有如下有益效果：

10、本實用新型提供一種碳纖維生產用預氧化爐，裝置在使用過程中，為了提高原絲的氧化效果，通過設置的氣體分流基體，在對裝置內部進行輸送氣體時，保證氧氣在氧化爐內均勻分布，避免原絲部分區域氧化不足或氧化過度的情況產生，提高裝置的氧化效果，且裝置在使用時產生的廢氣，通過裝置頂部設置的過濾裝置可對氣體進行吸附過濾處理，減少廢氣對環境產生的影響，提高裝置的實用性。

技術特征：

1.一種碳纖維生產用預氧化爐，其特征在于，包括：裝置儀器，所述裝置儀器兩端內壁上設置有固定凹槽，所述固定凹槽側端內壁上設置有進料支撐框，另一個所述固定凹槽側端內壁上設置有出料支撐框，所述裝置儀器兩端內壁上設置有安裝板，所述進料支撐框、出料支撐框、安裝板頂部內壁上均設置有轉動滑輪，所述轉動滑輪側端內壁上設置有原絲，所述裝置儀器中間內部設置有電加熱板，所述電加熱板側端內壁上固定連接有能源輸出端，所述裝置儀器兩端內部設置有氣體分流基體，所述氣體分流基體中間內部設置有空腔，所述空腔側端內壁上設置有若干個出氣孔洞，所述出氣孔洞側端內壁上設置有出氣管道，所述氣體分流基體側端內壁上設置有安裝塊，所述安裝塊側端內壁上設置有導流板，所述氣體分流基體側端內壁上設置有連接氣管，所述連接氣管側端端部設置有循環風箱，所述裝置儀器中間頂部內壁上設置有集氣凹槽，所述集氣凹槽中間頂部設置有連接管道。

2.根據權利要求1所述的一種碳纖維生產用預氧化爐，其特征在于，所述裝置儀器底部設置有支撐框架，所述支撐框架底部四角均設置有支撐腿，所述支撐框架頂部內壁上設置有限位檔桿。

3.根據權利要求1所述的一種碳纖維生產用預氧化爐，其特征在于，所述裝置儀器的側端內壁上設置有安裝槽，所述安裝槽上轉動連接有密封擋板，所述密封擋板側端內壁上設置有觀察窗，所述密封擋板側端內壁上設置有固定拉桿。

4.根據權利要求1所述的一種碳纖維生產用預氧化爐，其特征在于，所述裝置儀器的側端內壁上設置有安裝橫板，所述安裝橫板頂部內壁上設置有控制機箱。

5.根據權利要求1所述的一種碳纖維生產用預氧化爐，其特征在于，所述進料支撐框、出料支撐框兩端內壁上均設置有連接角鋼，所述安裝板底部內壁上均設置有三角支撐件。

6.根據權利要求1所述的一種碳纖維生產用預氧化爐，其特征在于，所述電加熱板底部設置有安裝底座，所述安裝底座兩端頂部內壁上均設置有導向板。

7.根據權利要求1所述的一種碳纖維生產用預氧化爐，其特征在于，所述連接管道中間頂部設置有過濾裝置，所述過濾裝置側端內壁上均設置有限位滑軌，所述限位滑軌內部設置有限位滑塊，所述限位滑塊側端內壁上設置有安裝框架，所述安裝框架中間內壁上設置有過濾板，所述過濾裝置頂部內壁上設置有蓋板，所述蓋板中間頂部設置有出煙管道，所述出煙管道頂部內壁上設置有防護過濾罩，所述過濾裝置底部內壁上設置有支撐底座。

技術總結
本技術提供一種碳纖維生產用預氧化爐，包括：裝置儀器，所述裝置儀器兩端內壁上設置有固定凹槽，所述固定凹槽側端內壁上設置有進料支撐框，另一個所述固定凹槽側端內壁上設置有出料支撐框，所述裝置儀器兩端內壁上設置有安裝板，所述進料支撐框、出料支撐框、安裝板頂部內壁上均設置有轉動滑輪，所述轉動滑輪側端內壁上設置有原絲，所述裝置儀器中間內部設置有電加熱板，所述裝置儀器兩端內部設置有氣體分流基體。本技術提供一種碳纖維生產用預氧化爐，通過設置的氣體分流基體，在對裝置內部進行輸送氣體時，避免原絲部分區域氧化不足或氧化過度的情況產生，且裝置在使用時產生的廢氣，通過裝置頂部設置的過濾裝置可對氣體進行過濾處理。

技術研發人員：劉娜
受保護的技術使用者：上海瑟赫新材料科技有限公司
技術研發日：20240425
技術公布日：2025/4/28
