本技術涉及一種瓦楞紙成型結構的改進，具體是一種生產無芯瓦楞紙的瓦楞輥組件。

背景技術：

1、瓦楞紙是一種具有瓦楞波形的紙張結構，其主要使用于紙板結構中作為支撐層，在不增大紙板重量的同時還提高了紙板的強度，通常具有兩層以上的瓦楞紙的紙板結構，其瓦楞紙層之間會有芯紙，芯紙與瓦楞紙層進行粘合，形成紙板的主要內層結構；而隨著生產技術的發展，出現了一種無芯紙的瓦楞紙板結構，即不需要芯紙，瓦楞層的波形結構之間相對的凸起的波峰相互對齊，并進行粘合固定，形成穩定的內層結構，因此根據該結構的生產需要，瓦楞輥組件的結構需要相應的改進。

技術實現思路

1、本實用新型的目的在于克服現有技術中存在的上述不足，而提供一種生產無芯瓦楞紙的瓦楞輥組件。

2、本實用新型解決上述問題所采用的技術方案是：瓦楞輥組件整體固定在機架上，瓦楞輥組件包括有第一組瓦楞輥和第二組瓦楞輥以及動力裝置，所述第一組瓦楞輥和第二組瓦楞輥均包括有主輥和從輥，所述主輥和從輥具有瓦楞壓制表面，紙張通過主輥和從輥之間并被壓制成瓦楞形，所述主輥均固定位置安裝在機架上，所述從輥均通過調節裝置安裝在機架上，調節裝置調節從輥與主輥之間的壓制間隙，所述第一組瓦楞輥的主輥和第二組瓦楞輥的主輥之間臨近設置，并且兩者的瓦楞結構為凸-凸相對設置并保持線速度同步運行。瓦楞輥組件主要用于生產瓦楞紙張，并將瓦楞相對接觸方便進行粘合，所以具有兩組瓦楞輥，兩張紙分別進入到兩組瓦楞輥中被壓制成瓦楞狀，兩張紙并因兩主輥的位置，形成相對的頂尖配合，在兩組瓦楞輥之間還可以設置涂膠結構，對兩層瓦楞紙之間進行涂膠，實現對齊狀態下的固定膠粘，因此可實現無需芯紙的加工要求，節約了紙張的用量，在不減少強度的前提下降低紙板的厚度和重量。

3、進一步地，所述調節裝置包括有轉動臂、調節氣囊，轉動臂的一端轉動連接在機架上，轉動臂的另一端連接有調節氣囊，調節氣囊的基礎面固定在機架上，調節氣囊改變其厚度并并改變轉動臂的角度，轉動臂上轉動連接有從輥，轉動臂角度改變而調節從輥與主輥之間的間距。從輥與主輥之間的間隙主要用于不同的紙張厚度和瓦楞的大小，通過調整氣囊的高度，實現從輥位置的可調性，并且從輥的結構具有一定工作彈性，減少因剛性過高而出現紙張斷裂的問題。

4、進一步地，所述第二組瓦楞輥的主輥通過偏心軸套安裝在機架上，所述偏心軸套為內外圈不同心的軸端連接結構，偏心軸套上連接有轉動擺桿，轉動擺桿連接有伸縮聯桿，伸縮聯桿伸縮并改變轉動擺桿的角度，轉動擺桿轉動而帶動改變偏心軸套的偏心距。第二組的瓦楞輥的主輥的工作面可以在一定范圍內調整，該距離用于調節不同的瓦楞高度而出現的對接距離的彌補，采用轉動偏心軸套實現相對距離的改變，調整的距離范圍精度高。

5、進一步地，所述主輥均連接有動力裝置，所述動力裝置包括有驅動電機、同步帶、轉向軸輥，所述驅動電機固定在機架上并輸出動力，同步帶為環帶并循環工作，同步帶通過轉向軸輥并在其中一個主輥的一側轉向，兩個主輥分別與同步帶的內側和外側環繞連接，驅動電機帶動同步帶并帶動兩個主輥同線速度運行。動力裝置由單個驅動電機即可進行驅動，減少驅動結構占用空間，并且實現了兩主輥的同步反向轉動，保證線速度的一致。

6、進一步地，所述主輥的端部設置有吸風盤，吸風盤通過風管連接到風機，風機固定在機架上，吸風盤具有多個風孔，并對應主輥的表面邊緣設置。吸風盤用于對主輥和從輥的工作表面進行吸風，對壓制紙張過程中產生的細小微粒進行清除，有效提高加工質量。

7、本實用新型與現有技術相比，具有以下優點和效果：本設計是一種生產無芯紙結構的瓦楞紙產品的設備改進，可以實現瓦楞層之間的快速定位，有效提高產品的生產效率，成型的紙張的強度高，質量穩定。

技術特征：

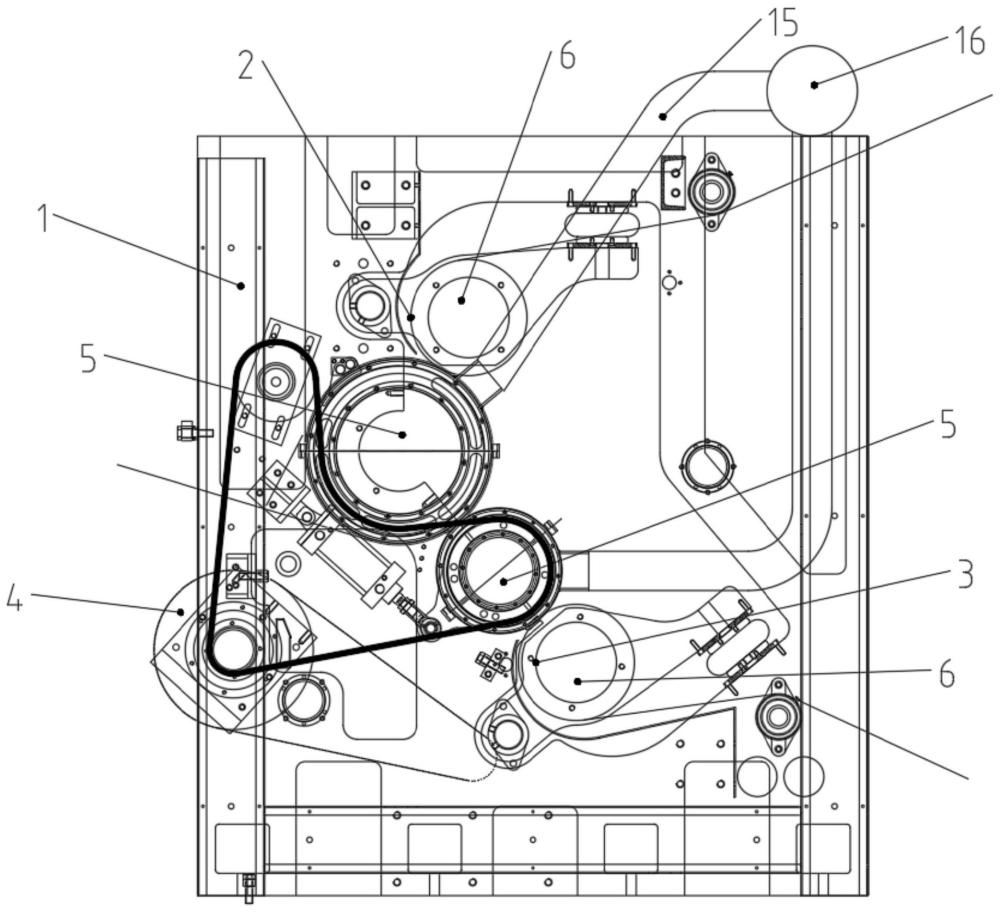

1.一種生產無芯瓦楞紙的瓦楞輥組件，其特征在于：瓦楞輥組件整體固定在機架(1)上，瓦楞輥組件包括有第一組瓦楞輥(2)和第二組瓦楞輥(3)以及動力裝置(4)，所述第一組瓦楞輥(2)和第二組瓦楞輥(3)均包括有主輥(5)和從輥(6)，所述主輥(5)和從輥(6)具有瓦楞壓制表面，紙張通過主輥(5)和從輥(6)之間并被壓制成瓦楞形，所述主輥(5)均固定位置安裝在機架(1)上，所述從輥(6)均通過調節裝置安裝在機架(1)上，調節裝置調節從輥(6)與主輥(5)之間的壓制間隙，所述第一組瓦楞輥(2)的主輥(5)和第二組瓦楞輥(3)的主輥(5)之間臨近設置，并且兩者的瓦楞結構為凸-凸相對設置并保持線速度同步運行。

2.根據權利要求1所述的生產無芯瓦楞紙的瓦楞輥組件，其特征在于：所述調節裝置包括有轉動臂(7)、調節氣囊(8)，轉動臂(7)的一端轉動連接在機架(1)上，轉動臂(7)的另一端連接有調節氣囊(8)，調節氣囊(8)的基礎面固定在機架(1)上，調節氣囊(8)改變其厚度并并改變轉動臂(7)的角度，轉動臂(7)上轉動連接有從輥(6)，轉動臂(7)角度改變而調節從輥(6)與主輥(5)之間的間距。

3.根據權利要求1所述的生產無芯瓦楞紙的瓦楞輥組件，其特征在于：所述第二組瓦楞輥(3)的主輥(5)通過偏心軸套(9)安裝在機架(1)上，所述偏心軸套(9)為內外圈不同心的軸端連接結構，偏心軸套(9)上連接有轉動擺桿，轉動擺桿連接有伸縮聯桿(10)，伸縮聯桿(10)伸縮并改變轉動擺桿的角度，轉動擺桿轉動而帶動改變偏心軸套(9)的偏心距。

4.根據權利要求1所述的生產無芯瓦楞紙的瓦楞輥組件，其特征在于：所述主輥(5)均連接有動力裝置(4)，所述動力裝置(4)包括有驅動電機(11)、同步帶(12)、轉向軸輥(13)，所述驅動電機(11)固定在機架(1)上并輸出動力，同步帶(12)為環帶并循環工作，同步帶(12)通過轉向軸輥(13)并在其中一個主輥(5)的一側轉向，兩個主輥(5)分別與同步帶(12)的內側和外側環繞連接，驅動電機(11)帶動同步帶(12)并帶動兩個主輥(5)同線速度運行。

5.根據權利要求1所述的生產無芯瓦楞紙的瓦楞輥組件，其特征在于：所述主輥(5)的端部設置有吸風盤(14)，吸風盤(14)通過風管(15)連接到風機(16)，風機(16)固定在機架(1)上，吸風盤(14)具有多個風孔，并對應主輥(5)的表面邊緣設置。

技術總結
本技術提出了一種生產無芯瓦楞紙的瓦楞輥組件，瓦楞輥組件整體固定在機架上，瓦楞輥組件包括有第一組瓦楞輥和第二組瓦楞輥以及動力裝置，所述第一組瓦楞輥和第二組瓦楞輥均包括有主輥和從輥，所述主輥和從輥具有瓦楞壓制表面，紙張通過主輥和從輥之間并被壓制成瓦楞形，所述主輥均固定位置安裝在機架上，所述從輥均通過調節裝置安裝在機架上，調節裝置調節從輥與主輥之間的壓制間隙，所述第一組瓦楞輥的主輥和第二組瓦楞輥的主輥之間臨近設置，并且兩者的瓦楞結構為凸?凸相對設置并保持線速度同步運行。瓦楞輥組件主要用于生產瓦楞紙張，兩張紙分別進入到兩組瓦楞輥中被壓制成瓦楞狀，兩張紙并因兩主輥的位置，形成相對的頂尖配合。

技術研發人員：蔣興濤,樊榮杰,張勇
受保護的技術使用者：浙江上銀智能設備有限公司
技術研發日：20240425
技術公布日：2025/4/28
