本技術涉及閥口袋加工，特別涉及一種閥口袋加工裝置。

背景技術：

1、如專利公告號cn220219917u，公開了一種閥口袋加工用切割裝置，涉及閥口袋加工技術領域，包括機臺和切割機，切割機安裝在機臺的頂端，切割機底端設置有切割刀，切割刀左端固定連接有固定板，機臺頂端固定連接有支撐板，支撐板頂端貫穿且固定連接有滑桿，支撐板內壁滑動連接有滑板，滑板頂端貫穿且滑動有引導桿，引導桿底端固定連接有壓板。上述申請通過切割刀外側設置的固定板，可以使切割刀在下降時能夠帶動滑板同步下移，最終使得壓板底端的橡膠墊緊密擠壓待切割部位的左右兩側，使待切割部位在切割過程中，表面保持張力，使閥口袋在切割時不容易發生晃動，達到提高切割精度的效果。

2、其通過兩個夾緊壓板夾持閥口袋待切割的兩側，從而保證閥口袋待切割底部的未定型，但是當位于切割刀底部的閥口袋處于松散狀態時，兩個夾持壓板在對閥口袋夾持時，閥口袋待切割的部分仍處于松弛狀態，不便于在切割刀對閥口袋切割時，將待切割區域拉伸張緊。

技術實現思路

1、本實用新型的目的在于提供一種閥口袋加工裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種閥口袋加工裝置，包括裁切臺，所述裁切臺的頂部安裝有裁切機架，所述裁切機架的內部傳動安裝有裁切刀；

3、所述裁切機架的外部對稱安裝有張緊組件，所述張緊組件包括：

4、安裝板和安裝組件，所述安裝板通過安裝組件豎直滑動安裝于裁切臺的頂部；

5、拉伸板和導向柱，所述導向柱的底部與拉伸板固定連接，所述導向柱的頂部背離裁切刀傾斜設置，所述安裝板的頂部開設有與導向柱相匹配的導向孔；

6、擠壓板，所述擠壓板固定連接于裁切刀邊側的頂部，所述擠壓板與安裝板相對應。

7、優選的，所述導向柱的頂部穿過導向孔固定連接有限位塊，所述裁切機架的內壁安裝有定位塊，所述定位塊位于拉伸板的頂部。

8、優選的，所述安裝組件包括：

9、固定殼體，所述固定殼體固定連接于裁切臺的頂部；

10、連接板和支撐彈簧，所述連接板固定連接于安裝板的端部，所述連接板的外壁與固定殼體滑動套接，所述支撐彈簧位于連接板的底部。

11、優選的，所述固定殼體內壁的底部固定連接有導向桿，所述導向桿的外壁與連接板滑動穿插套接，所述導向桿的外壁與支撐彈簧滑動套接。

12、優選的，所述固定殼體的頂部設置有頂板，所述固定殼體內壁的頂部固定連接有連接軌道，所述頂板的底部固定連接有連接座，所述連接座水平滑動卡接于連接軌道的外壁。

13、優選的，所述固定殼體的外部滑動設置有限位件，所述限位件的底部固定連接有卡塊，所述頂板的頂部開設有卡槽，所述卡塊的外壁與卡槽的內腔滑動卡接。

14、優選的，所述限位件一側的底部固定連接有定位板，所述固定殼體的一側開設有與定位板相匹配的滑孔，所述定位板的頂部開設有與導向桿相匹配的通孔，所述定位板位于支撐彈簧的底部。

15、本實用新型的技術效果和優點：

16、本實用新型利用裁切刀和兩個張緊組件的配合使用方式，張緊組件包括安裝板、安裝組件、拉伸板、導向柱和擠壓板，從而裁切刀帶動擠壓板下降時，擠壓板推動安裝板下降，在傾斜導向柱的作用下，兩個拉伸板相背運動，從而將裁切刀底部的閥口袋拉伸繃直，從而提高裁切刀對閥口袋裁切的穩定性。

技術特征：

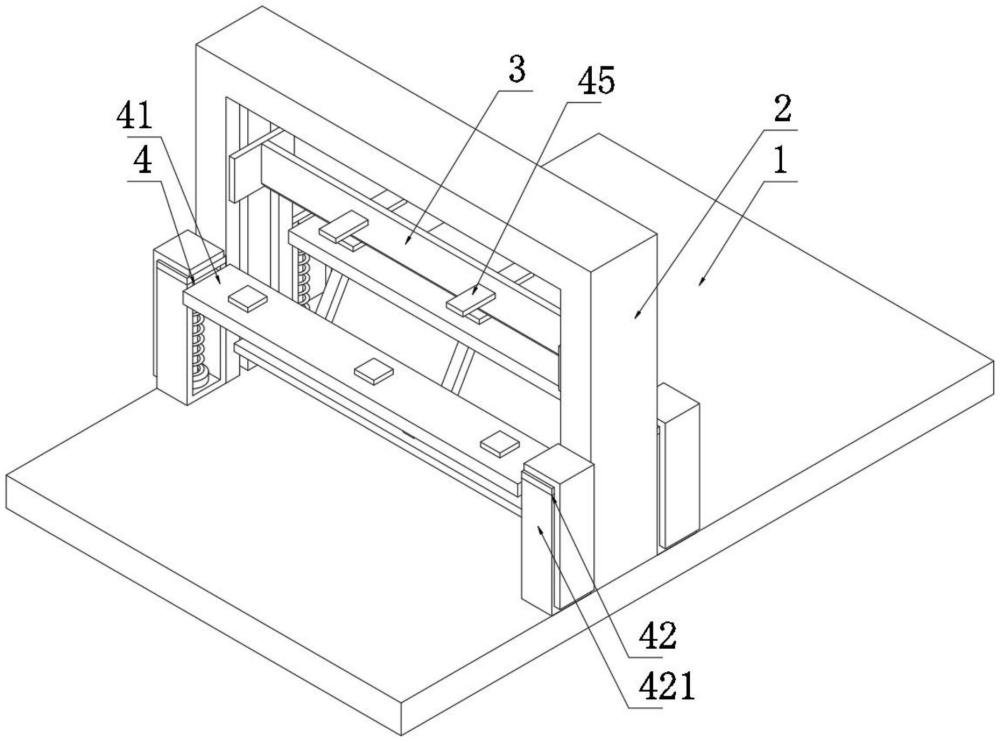

1.一種閥口袋加工裝置，包括裁切臺(1)，所述裁切臺(1)的頂部安裝有裁切機架(2)，所述裁切機架(2)的內部傳動安裝有裁切刀(3)；

2.根據權利要求1所述的一種閥口袋加工裝置，其特征在于，所述導向柱(44)的頂部穿過導向孔固定連接有限位塊(46)，所述裁切機架(2)的內壁安裝有定位塊(47)，所述定位塊(47)位于拉伸板(43)的頂部。

3.根據權利要求1所述的一種閥口袋加工裝置，其特征在于，所述安裝組件(42)包括：

4.根據權利要求3所述的一種閥口袋加工裝置，其特征在于，所述固定殼體(421)內壁的底部固定連接有導向桿(424)，所述導向桿(424)的外壁與連接板(423)滑動穿插套接，所述導向桿(424)的外壁與支撐彈簧(422)滑動套接。

5.根據權利要求4所述的一種閥口袋加工裝置，其特征在于，所述固定殼體(421)的頂部設置有頂板(425)，所述固定殼體(421)內壁的頂部固定連接有連接軌道(427)，所述頂板(425)的底部固定連接有連接座(426)，所述連接座(426)水平滑動卡接于連接軌道(427)的外壁。

6.根據權利要求5所述的一種閥口袋加工裝置，其特征在于，所述固定殼體(421)的外部滑動設置有限位件(428)，所述限位件(428)的底部固定連接有卡塊(429)，所述頂板(425)的頂部開設有卡槽，所述卡塊(429)的外壁與卡槽的內腔滑動卡接。

7.根據權利要求6所述的一種閥口袋加工裝置，其特征在于，所述限位件(428)一側的底部固定連接有定位板(4210)，所述固定殼體(421)的一側開設有與定位板(4210)相匹配的滑孔，所述定位板(4210)的頂部開設有與導向桿(424)相匹配的通孔，所述定位板(4210)位于支撐彈簧(422)的底部。

技術總結
本技術公開了一種閥口袋加工裝置，包括裁切臺，裁切臺的頂部安裝有裁切機架，裁切機架的內部傳動安裝有裁切刀，裁切機架的外部對稱安裝有張緊組件，安裝板通過安裝組件豎直滑動安裝于裁切臺的頂部，導向柱的底部與拉伸板固定連接，導向柱的頂部背離裁切刀傾斜設置，安裝板的頂部開設有與導向柱相匹配的導向孔，擠壓板固定連接于裁切刀邊側的頂部，擠壓板與安裝板相對應。本技術利用裁切刀和兩個張緊組件的配合使用方式，從而裁切刀帶動擠壓板下降時，擠壓板推動安裝板下降，在傾斜導向柱的作用下，兩個拉伸板相背運動，從而將裁切刀底部的閥口袋拉伸繃直，從而提高裁切刀對閥口袋裁切的穩定性。

技術研發人員：周國峰
受保護的技術使用者：浙江珠龍包裝科技股份有限公司
技術研發日：20240712
技術公布日：2025/4/28
