本技術涉及漢麻纖維脫膠，具體是一種漢麻纖維脫膠處理設備。

背景技術：

1、漢麻纖維也被稱為漢麻或線麻，是從各種麻類植物取得的纖維，漢麻需要經過脫膠才能制成漢麻纖維，漢麻纖維具有吸濕性好、透氣性強、抗菌、防霉、防紫外線、抗靜電等諸多優良特性，漢麻在脫膠過程中要經過水洗、脫水等步驟。

2、中國專利公開號cn220537991u一種漢麻纖維脫膠裝置通過在脫膠桶的下端設置箱殼，方便通過箱殼內的過濾架來進行過濾脫膠產生的污水，過濾后的污水可以通過排流管進行排放，而過濾后的雜質可以沿著第一過濾網或者第二過濾網排放到下端，操作人員可以通過開啟清理蓋進行清理，具有過濾效果好和易于清理的優點。

3、上述專利雖然可以完成對脫膠后的水源進行過濾，且對第一過濾網和第二過濾網進行清理，但是在清理第一過濾網和第二過濾網時，不能繼續對水源過濾，從而會降低漢麻脫膠的效率，而且通過攪拌的形式對漢麻進行碾壓加速脫膠，會致使?jié)h麻纏繞在攪拌桿上，從而使得漢麻在攪拌桿的作用下受到拉扯力，因此會導致大量的漢麻斷裂破碎。

技術實現思路

1、本實用新型的目的在于提供一種漢麻纖維脫膠處理設備，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

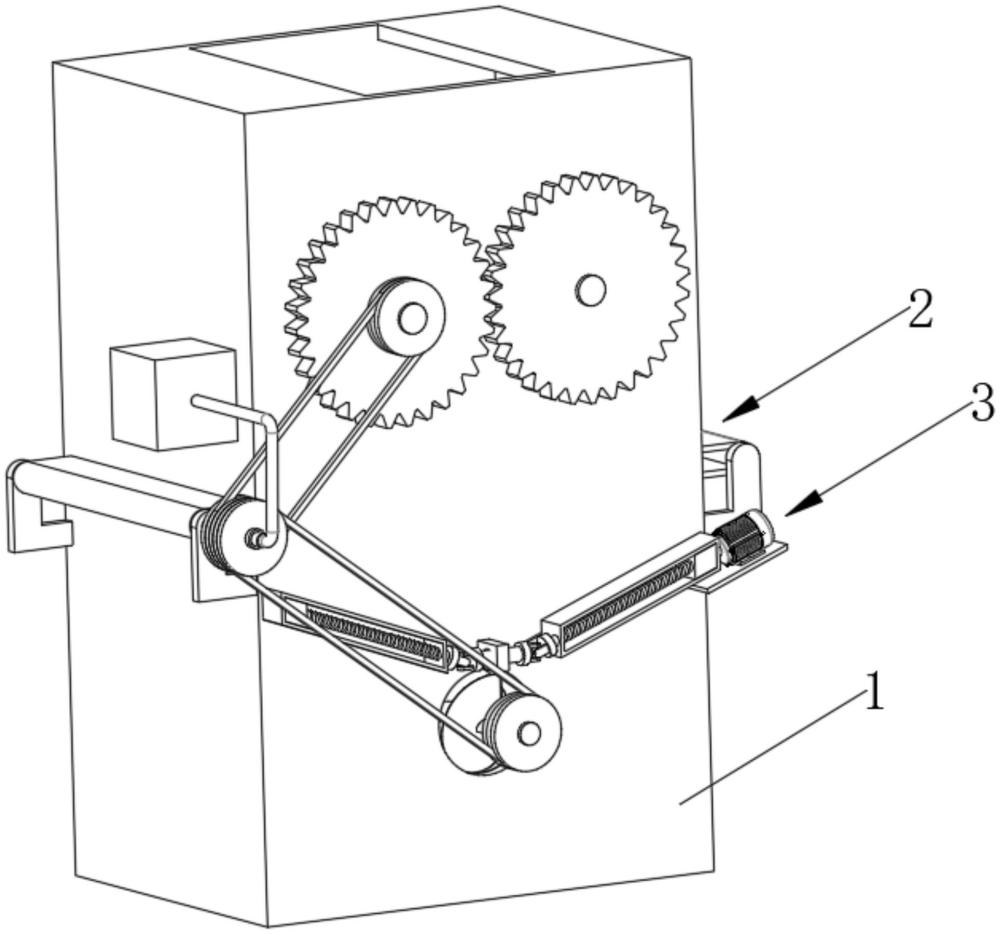

3、一種漢麻纖維脫膠處理設備，包括箱體，所述箱體的內部設置有出料機構，所述箱體的內部且位于出料機構的下方設置有清理機構，所述箱體的頂面貫穿開設有進料口，所述箱體的一側面底端貫穿固定有出水管，所述箱體的內部相對的兩側面之間轉動連接有兩個對稱的圓桿，所述圓桿的外壁固定連接有擠壓輥，所述箱體相背離的兩側面的兩側均固定連接有l(wèi)型塊，所述箱體相背離的兩側面均貫穿開設有矩形孔，所述出料機構包括兩個分別位于對應位置處的兩個l型塊之間轉動的圓管，兩個所述圓管外壁之間滾動連接有與兩個矩形孔貫穿且為網狀結構的輸送帶，所述清理機構包括兩個對稱且傾斜固定在箱體內部的濾網，兩個所述濾網之間固定連接有為濾網結構的弧形板，所述箱體的內部相對的兩側面之間滑動連接有兩個對稱且與對應位置處的濾網頂面接觸的刮板，所述箱體的內部相對的兩側面之間且位于弧形板內轉動連接有絞龍。

4、進一步在于：所述箱體的正面和背面兩側均沿著對應位置處的濾網的傾斜角度貫穿開設有滑孔，所述刮板的兩端均固定連接有與對應位置處的滑孔滑動的連接塊。

5、進一步在于：所述箱體的正面固定連接有固定塊，所述箱體的正面兩端均固定連接有兩個對稱且傾斜設置的矩形框，所述矩形框的內部兩短邊側面之間轉動連接有往復絲桿，所述往復絲桿的外壁旋合連接有與對應位置處的連接塊固定的滑塊，所述往復絲桿的一端貫穿對應位置處的矩形框的側面并固定連接有萬向節，兩個所述萬向節之間固定連接有與固定塊貫穿固定的連接軸，其中一個所述矩形框的一側面固定連接有電機二，所述電機二的輸出端貫穿對應位置處的矩形框并與對應位置處的往復絲桿固定。

6、進一步在于：所述箱體的正面對應絞龍?zhí)庁灤╅_設有圓孔，所述絞龍的軸桿一端貫穿箱體的背面，所述箱體的背面固定連接有電機一，所述電機一的輸出端與絞龍的軸桿固定。

7、進一步在于：所述圓桿的一端貫穿箱體的正面并固定連接有齒輪，兩個所述齒輪嚙合傳動，其中一個所述圓桿的一端固定連接有單槽帶輪一，靠近單槽帶輪一的圓管外壁一端固定連接有與單槽帶輪一之間通過皮帶一傳動的雙槽帶輪，所述絞龍軸桿的一端固定連接有與雙槽帶輪中的另一個槽之間通過皮帶二傳動的單槽帶輪二。

8、進一步在于：箱體的一側面固定連接有氣泵，所述氣泵的輸出端固定連接有與對應位置處的圓管貫穿轉動的氣管，靠近氣泵處的且與輸送帶貼靠的圓管外壁貫穿開設有多個出氣孔。

9、與現有技術相比，本實用新型的有益效果是：

10、1、通過網狀結構的輸送帶、兩個濾板和網狀結構的弧形板可以對沖洗漢麻的水進行過濾，且可以實現在不停止?jié)h麻的清洗下進行清理兩個濾板，從而可以提高漢麻脫膠的效率；

11、2、通過啟動氣泵向?qū)?yīng)位置處的圓管內充氣，由于靠近氣泵處的圓管外壁貫穿開設有若干出氣孔，所以氣泵灌入對應位置處的圓管內的氣體可以將輸送帶內卡住的小漢麻吹走，可以防止?jié)h麻將輸送帶堵住，從而可以避免水落入箱體底部的速度變慢，使得擠出的水中雜質大部分再次混合在漢麻中。

技術特征：

1.一種漢麻纖維脫膠處理設備，其特征在于，包括箱體，所述箱體的內部設置有出料機構，所述箱體的內部且位于出料機構的下方設置有清理機構，所述箱體的頂面貫穿開設有進料口，所述箱體的一側面底端貫穿固定有出水管，所述箱體的內部相對的兩側面之間轉動連接有兩個對稱的圓桿，所述圓桿的外壁固定連接有擠壓輥，所述箱體相背離的兩側面的兩側均固定連接有l(wèi)型塊，所述箱體相背離的兩側面均貫穿開設有矩形孔，所述出料機構包括兩個分別位于對應位置處的兩個l型塊之間轉動的圓管，兩個所述圓管外壁之間滾動連接有與兩個矩形孔貫穿且為網狀結構的輸送帶，所述清理機構包括兩個對稱且傾斜固定在箱體內部的濾板，兩個所述濾板之間固定連接有為濾網結構的弧形板，所述箱體的內部相對的兩側面之間滑動連接有兩個對稱且與對應位置處的濾板頂面接觸的刮板，所述箱體的內部相對的兩側面之間且位于弧形板內轉動連接有絞龍。

2.根據權利要求1所述的一種漢麻纖維脫膠處理設備，其特征在于，所述箱體的正面和背面兩側均沿著對應位置處的濾板的傾斜角度貫穿開設有滑孔，所述刮板的兩端均固定連接有與對應位置處的滑孔滑動的連接塊。

3.根據權利要求2所述的一種漢麻纖維脫膠處理設備，其特征在于，所述箱體的正面固定連接有固定塊，所述箱體的正面兩端均固定連接有兩個對稱且傾斜設置的矩形框，所述矩形框的內部兩短邊側面之間轉動連接有往復絲桿，所述往復絲桿的外壁旋合連接有與對應位置處的連接塊固定的滑塊，所述往復絲桿的一端貫穿對應位置處的矩形框的側面并固定連接有萬向節，兩個所述萬向節之間固定連接有與固定塊貫穿固定的連接軸，其中一個所述矩形框的一側面固定連接有電機二，所述電機二的輸出端貫穿對應位置處的矩形框并與對應位置處的往復絲桿固定。

4.根據權利要求3所述的一種漢麻纖維脫膠處理設備，其特征在于，所述箱體的正面對應絞龍?zhí)庁灤╅_設有圓孔，所述絞龍的軸桿一端貫穿箱體的背面，所述箱體的背面固定連接有電機一，所述電機一的輸出端與絞龍的軸桿固定。

5.根據權利要求4所述的一種漢麻纖維脫膠處理設備，其特征在于，所述圓桿的一端貫穿箱體的正面并固定連接有齒輪，兩個所述齒輪嚙合傳動，其中一個所述圓桿的一端固定連接有單槽帶輪一，靠近單槽帶輪一的圓管外壁一端固定連接有與單槽帶輪一之間通過皮帶一傳動的雙槽帶輪，所述絞龍軸桿的一端固定連接有與雙槽帶輪中的另一個槽之間通過皮帶二傳動的單槽帶輪二。

6.根據權利要求5所述的一種漢麻纖維脫膠處理設備，其特征在于，箱體的一側面固定連接有氣泵，所述氣泵的輸出端固定連接有與對應位置處的圓管貫穿轉動的氣管，靠近氣泵處的且與輸送帶貼靠的圓管外壁貫穿開設有多個出氣孔。

技術總結
本技術涉及漢麻纖維脫膠技術領域，具體是一種漢麻纖維脫膠處理設備，包括箱體，所述箱體的內部設置有出料機構，所述箱體的內部且位于出料機構的下方設置有清理機構，所述箱體的頂面貫穿開設有進料口，所述箱體的一側面底端貫穿固定有出水管，所述箱體的內部相對的兩側面之間轉動連接有兩個對稱的圓桿，所述圓桿的外壁固定連接有擠壓輥，所述箱體相背離的兩側面的兩側均固定連接有L型塊。本技術中，通過網狀結構的輸送帶、兩個濾板和網狀結構的弧形板可以對沖洗漢麻的水進行過濾，且可以實現在不停止?jié)h麻的清洗下進行清理兩個濾板，從而可以提高漢麻脫膠的效率。

技術研發人員：曾嘉嘉,曾大鶴
受保護的技術使用者：盱眙嘉好漢麻紡織有限公司
技術研發日：20240705
技術公布日：2025/4/28
