本技術涉及流漿箱，具體為一種造紙機流漿箱。

背景技術：

1、流漿箱在造紙過程中起著至關重要的作用，它直接影響紙張的均勻性、強度和質量。現代高效的流漿箱設計可以提高紙機的生產效率，降低能耗，并改善紙張的物理性能。由于其關鍵作用，流漿箱的設計和優化一直是造紙工程領域的重要研究方向。

2、現有的稀釋水流漿箱的調節方法是沿流漿箱橫向在布漿管束中添加稀釋水，通過改變稀釋水的量來調節布漿管束中各管的漿料濃度，之后通過勻漿輥來進行勻料送料工作，避免漿料發泡影響漿料成型，但是，添加稀釋水時，漿料容易受稀釋水的沖擊影響形成橫流，一旦橫流過大，則漿料就不易成型。

3、因此，有必要設計出一種造紙機流漿箱用來解決上述問題。

技術實現思路

1、本實用新型的目的在于提供一種造紙機流漿箱，用于解決上述背景技術中所提出的技術問題。

2、為了實現上述的目的，本實用新型提供如下技術方案：一種造紙機流漿箱，包括箱體，所述箱體的頂部連通有進水管，所述箱體的內腔頂部設有開口，所述開口處滑動設置有螺紋套片，所述箱體的頂部固接有固定片和固定塊，所述固定片的一側固接有第一伺服電機，所述第一伺服電機的輸出軸固接有螺紋桿，所述螺紋桿的一端螺紋插接于螺紋套片的內部，所述螺紋套片的底部固接有卡塊，所述卡塊的外表面滑動套接有送水盒，所述送水盒的底部設置有多組等間距分布的導流清刷毛，且多組導流清刷毛在送水盒底部的兩側均開設有送水口，所述箱體的內腔一側固接有對稱的兩個限位板，且所述送水盒滑動設置于兩個限位板之間，且所述送水盒上安裝有往復機構，所述往復機構用于帶動送水盒在箱體的內部往復滑動。

3、優選的，所述往復機構包括支撐片，兩個所述限位板上均開設有方形滑口，且所述支撐片的兩端分別滑動插接于兩個方形滑口的內部，且兩個所述支撐片的兩端均固接有第一限位塊，所述支撐片的頂部固接有第二伺服電機，所述第二伺服電機的輸出軸固接有轉軸，所述轉軸的底端固接有轉動盤，所述轉動盤的底部轉動連接有旋轉柱，所述旋轉柱的底部固接有第二限位塊，所述旋轉柱的底端滑動套接有o形套塊，所述o形套塊的一端固接于送水盒的一側中心。

4、優選的，多組導流清刷毛兩側兩個所述送水口均傾斜設置，且多個所述送水口的底端均朝向導流清刷毛設置。

5、優選的，所述箱體的兩側分別開設有進漿口和出漿口，且所述螺紋套片的兩側與開口的兩側相貼合。

6、優選的，所述送水盒的頂部一側開設有滑槽，所述卡塊滑動卡設于滑槽的內部。

7、優選的，所述送水盒位于勻漿輥和進漿口之間，且所述送水盒的底部高于勻漿輥。

8、本實用新型所提供的技術方案相比現有技術，具備的有益效果如下：

9、本實用新型通過多組導流清刷毛的設置，當送水盒在箱體的內部向進水管滑動時，利用送水盒和多組導流清刷毛將稀釋水送入箱體的內部，并通過多組導流清刷毛將稀釋水導流至漿料內部，從而避免漿料橫流，而通過多個導流清刷毛的滑動，和送水盒的往復滑動，則在多組導流清刷毛與勻漿輥貼合時，能進行勻漿輥的清理。

技術特征：

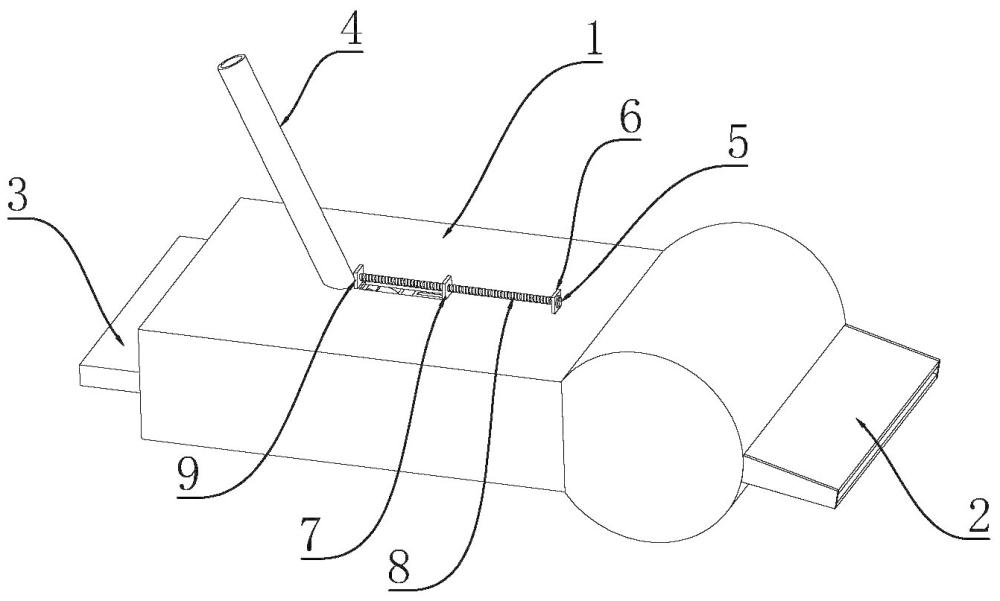

1.一種造紙機流漿箱，包括箱體（1），其特征在于：所述箱體（1）的頂部連通有進水管（4），所述箱體（1）的內腔頂部設有開口，所述開口處滑動設置有螺紋套片（7），所述箱體（1）的頂部固接有固定片（6）和固定塊（9），所述固定片（6）的一側固接有第一伺服電機（5），所述第一伺服電機（5）的輸出軸固接有螺紋桿（8），所述螺紋桿（8）的一端螺紋插接于螺紋套片（7）的內部，所述螺紋套片（7）的底部固接有卡塊（22），所述卡塊（22）的外表面滑動套接有送水盒（10），所述送水盒（10）的底部設置有多組等間距分布的導流清刷毛（13），且多組導流清刷毛（13）在送水盒（10）底部的兩側均開設有送水口（11），所述箱體（1）的內腔一側固接有對稱的兩個限位板（16），且所述送水盒（10）滑動設置于兩個限位板（16）之間，且所述送水盒（10）上安裝有往復機構，所述往復機構用于帶動送水盒（10）在箱體（1）的內部往復滑動。

2.根據權利要求1所述的一種造紙機流漿箱，其特征在于：所述往復機構包括支撐片（15），兩個所述限位板（16）上均開設有方形滑口，且所述支撐片（15）的兩端分別滑動插接于兩個方形滑口的內部，且兩個所述支撐片（15）的兩端均固接有第一限位塊（17），所述支撐片（15）的頂部固接有第二伺服電機（14），所述第二伺服電機（14）的輸出軸固接有轉軸，所述轉軸的底端固接有轉動盤（18），所述轉動盤（18）的底部轉動連接有旋轉柱（20），所述旋轉柱（20）的底部固接有第二限位塊（21），所述旋轉柱（20）的底端滑動套接有o形套塊（19），所述o形套塊（19）的一端固接于送水盒（10）的一側中心。

3.根據權利要求1所述的一種造紙機流漿箱，其特征在于：多組導流清刷毛（13）兩側兩個所述送水口（11）均傾斜設置，且多個所述送水口（11）的底端均朝向導流清刷毛（13）設置。

4.根據權利要求1所述的一種造紙機流漿箱，其特征在于：所述箱體（1）的兩側分別開設有進漿口（3）和出漿口（2），且所述螺紋套片（7）的兩側與開口的兩側相貼合。

5.根據權利要求1所述的一種造紙機流漿箱，其特征在于：所述送水盒（10）的頂部一側開設有滑槽（12），所述卡塊（22）滑動卡設于滑槽（12）的內部。

6.根據權利要求1所述的一種造紙機流漿箱，其特征在于：所述送水盒（10）位于勻漿輥和進漿口（3）之間，且所述送水盒（10）的底部高于勻漿輥。

技術總結
本技術涉及流漿箱技術領域，公開了一種造紙機流漿箱，包括箱體，所述箱體的頂部連通有進水管，所述箱體的內腔頂部設有開口，所述開口處滑動設置有螺紋套片，所述箱體的頂部固接有固定片和固定塊，所述固定片的一側固接有第一伺服電機，所述第一伺服電機的輸出軸固接有螺紋桿，當送水盒在箱體的內部向進水管滑動時，利用送水盒和多組導流清刷毛將稀釋水送入箱體的內部，并通過多組導流清刷毛將稀釋水導流至漿料內部，從而避免漿料橫流，而通過多個導流清刷毛的滑動，和送水盒的往復滑動，則在多組導流清刷毛與勻漿輥貼合時，能進行勻漿輥的清理。

技術研發人員：李正林,李峰
受保護的技術使用者：浙江舒達紙業有限公司
技術研發日：20240716
技術公布日：2025/4/28
