本發明涉及造紙業，尤其涉及一種造紙業真空脫水系統。

背景技術：

1、造紙真空脫水系統是造紙業中一個至關重要的環節，它直接關系到紙張的質量和生產效率。真空脫水系統主要利用真空泵產生的負壓環境，將紙漿中的水分抽出，以達到脫水的目的。

2、真空脫水系統具有高效脫水、提高產品質量、節能環保、適用范圍廣和自動化程度高等優點。然而，真空脫水系統的脫水效果受到物料性質的影響，物料的粒度、粘度、含水量等因素都會影響脫水效率和產品質量，因此，在處理不同性質的物料時，需要對系統進行相應的調整和優化，對操作人員有較高的技術要求。

3、另外，真空脫水系統的設備由于其長時間處于潮濕的工作環境中，因此會嚴重影響其使用壽命，需要定期進行維護和保養，以確保其正常運行，從而增加了設備的維護成本，同時增加了技術人員的工作量，降低了工作效率。

技術實現思路

1、為了解決前述技術問題，本發明提供了一種造紙業真空脫水系統，通過采用多級分離單元，實現氣水的高度分離，解決了設備維護保養成本高、工作效率低的問題；通過對分離單元氣水分離度的檢測，對脫水氣壓進行動態調節，解決了設備調整和優化難度高的問題，具體是通過以下技術方案實現的：

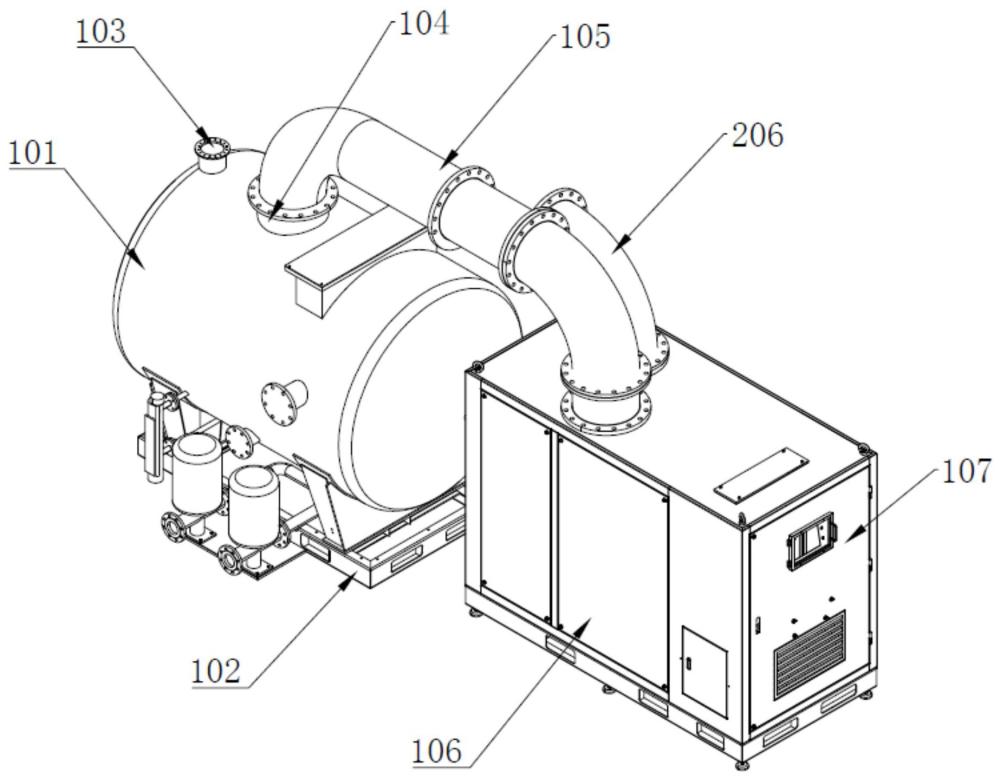

2、本發明一種造紙業真空脫水系統，包括儲水罐，所述儲水罐底部安裝有底座，所述儲水罐頂部安裝有進氣管。

3、所述儲水罐頂部安裝有出氣管，所述出氣管通過輸氣管與負壓單元的入口固定連通，所述負壓單元安裝在安裝箱內部，所述安裝箱側面安裝有控制柜，所述控制柜用于實現對水泵、負壓單元的控制與調節。

4、所述儲水罐側面安裝有液位計，儲水罐底部與安裝有水泵的管線固定連通。

5、所述儲水罐內部安裝有分離單元，所述分離單元與進氣管連通，所述分離單元內部安裝有二次分離部，所述分離單元與二次分離部串聯，所述二次分離部與出氣管連通，所述分離單元和二次分離部依次用于實現第一次氣水分離和第二次氣水分離。

6、優選的，分離單元包括外筒，所述進氣管穿過儲水罐與外筒固定連通，所述外筒內部同軸固定安裝有內筒，外筒和內筒之間形成環形通道，所述環形通道內固定安裝有螺旋板，螺旋板的最頂端與擋板固定。

7、所述外筒的內表面均勻豎直開設有若干引流槽，所述引流槽將螺旋板與外筒連接處上下貫通。

8、所述外筒底部與第一儲水槽的外側同軸固定，所述第一儲水槽與內筒之間設有環形間隙。

9、所述第一儲水槽底部與第一電磁閥固定連通，所述第一儲水槽側面與第一溢流管固定連通，所述第一溢流管上安裝有第一傳感器，所述第一傳感器的探頭穿過第一溢流管的側壁并配置在第一溢流管內。

10、優選的，所述二次分離部包括錐形筒，所述第一儲水槽內側與錐形筒固定，所述錐形筒底部與第二儲水槽固定，所述第二儲水槽底部與第二電磁閥固定連通。

11、所述第二儲水槽的側面與第二溢流管固定連通，所述第二溢流管上安裝有第二傳感器，所述第二傳感器的探頭穿過第二溢流管的側壁并配置在第二溢流管內。

12、所述內筒頂部與環流頂的外側固定，所述環流頂的內側與環形柵格固定，所述環形柵格底部固定有安裝軸，所述安裝軸上安裝有若干第二環形板，所述內筒的內表面固定有若干第一環形板，所述第一環形板與第二環形板間隔設置。

13、優選的，所述負壓單元包括第一分流管，若干所述第一分流管與輸氣管固定連通，所述第一分流管與入風管固定連通，所述入風管與真空泵的入口固定連通。

14、所述真空泵的出口與出風管固定連通，所述出風管與第二分流管固定連通，若干所述第二分流管與排氣管固定連通，所述排氣管安裝在安裝箱頂部。

15、優選的，所述進氣管與外筒連接處沿外筒的切向設置。

16、優選的，所述擋板密封安裝在外筒和內筒形成的環形通道內，所述擋板沿著外筒的徑向設置，并且所述擋板位于進氣管與外筒連接處氣水混合物流動的反方向位置。

17、優選的，所述第一儲水槽為環形筒狀結構，并且所述第一儲水槽的底部設置為圓弧狀。

18、優選的，所述第一環形板為錐形板，且從上向下直徑逐漸減小，所述第二環形板為錐形板，且從上向下直徑逐漸增大，所述第一環形板的內圈直徑小于第二環形板的外圈直徑。

19、優選的，所述錐形筒的直徑從上向下逐漸變小，并且所述第一環形板的內圈直徑小于錐形筒的外圈直徑。

20、優選的，所述第一分流管、入風管、真空泵、出風管和第二分流管組成的結構在安裝箱內部安裝有多組。

21、采用了上述技術方案后，本發明的有益效果是：

22、1、通過層積式氣水分離的結構，將氣流中的水分進行深度脫除，有效降低氣體濕度，從而減少對真空泵等設備的損壞，有效延長該系統的使用壽命。

23、2、通過對比前后兩個層級的氣水分離機構中分離出的水量，對負壓單元進行動態調整，將脫水系統的氣流量控制在合理范圍內，在滿足造紙產線對脫水需求的同時，能夠最大程度的降低能耗和減少設備的損傷。

技術特征：

1.一種造紙業真空脫水系統，其特征在于：包括儲水罐（101），所述儲水罐（101）底部安裝有底座（102），所述儲水罐（101）頂部安裝有進氣管（103）；

2.根據權利要求1所述的一種造紙業真空脫水系統，其特征在于：

3.根據權利要求2所述的一種造紙業真空脫水系統，其特征在于：

4.根據權利要求1所述的一種造紙業真空脫水系統，其特征在于：

5.根據權利要求2所述的一種造紙業真空脫水系統，其特征在于：

6.根據權利要求2所述的一種造紙業真空脫水系統，其特征在于：

7.根據權利要求2所述的一種造紙業真空脫水系統，其特征在于：

8.根據權利要求3所述的一種造紙業真空脫水系統，其特征在于：

9.根據權利要求3所述的一種造紙業真空脫水系統，其特征在于：

10.根據權利要求4所述的一種造紙業真空脫水系統，其特征在于：

技術總結
本發明涉及造紙技術領域，尤其涉及一種造紙業真空脫水系統，包括儲水罐，儲水罐底部安裝有底座，儲水罐頂部安裝有進氣管和出氣管，出氣管通過輸氣管與負壓單元連通；儲水罐側面安裝有液位計，儲水罐底部與安裝有水泵的管線固定連通；儲水罐內部安裝有分離單元，分離單元與進氣管連通，分離單元內部安裝有二次分離部，分離單元與二次分離部串聯，二次分離部與出氣管連通，分離單元和二次分離部依次用于實現第一次氣水分離和第二次氣水分離。本發明通過層級式氣水分離的結構，將氣流中的水分進行深度脫除，并通過水量監測，對負壓單元進行動態調整，在滿足造紙產線對脫水需求的同時，能夠最大程度的降低能耗和減少設備的損傷。

技術研發人員：陳良,孟慶梅,張鴻鵬,韓麗姝,朱禮麗,王聰聰,陸榮光,許全亮,劉學
受保護的技術使用者：富源空氣懸浮系統（濰坊）有限公司
技術研發日：
技術公布日：2025/4/28
