本技術涉及瓦楞紙箱生產領域，尤其涉及一種瓦楞紙箱生產用粘合裝置。

背景技術：

1、在公告號為cn220180266u的中國實用新型專利中公開了一種可壓緊瓦楞紙箱的粘箱機，瓦楞紙位于壓緊輪與傳送帶之間時，每個壓緊輪對應各自的區域進行壓緊，使得在遇到單個瓦楞紙不同區域厚度不同，或者同批次瓦楞紙存在同區域厚度不同的情況下，適應彈簧始終保持壓緊輪對瓦楞紙的壓力，從而實現保證瓦楞紙的粘合區都會進行壓緊，提高良品率。

2、上述結構中，整個壓輥結構通過伸縮桿以及彈簧懸空設置在支架上，其整體重量本身較大，長時間使用后容易因為彈簧彈性疲勞造成壓輥朝下松落，此時則無法有效進行粘合作業，且其整個結構較為復雜，也不便于后續的檢修。為此，我們設計了一種瓦楞紙箱生產用粘合裝置。

技術實現思路

1、為解決因為彈簧彈性疲勞造成壓輥朝下松落，此時則無法有效進行粘合作業的技術問題，本實用新型提供一種瓦楞紙箱生產用粘合裝置。

2、本實用新型采用以下技術方案實現：一種瓦楞紙箱生產用粘合裝置，包括輸送機，所述輸送機上方前后橫跨設置有安裝架，所述安裝架上端前后兩側對稱設置有兩個升降氣缸，所述升降氣缸的推桿穿過安裝架置于其下方，且所述升降氣缸的推桿底端安裝有升降板，所述升降板上下滑動套接有三個等間距分布的安裝螺桿，所述安裝螺桿的底端安裝有安裝輥架，且所述安裝輥架上方與升降板下方之間抵接有壓緊彈簧，所述安裝輥架前后兩側通過軸承轉動安裝有粘合輥。

3、作為上述方案的進一步改進，所述升降板上端表面開設有三個等間距分布的圓孔，所述安裝螺桿的下端固定在安裝輥架上方，所述安裝螺桿的上端穿過圓孔置于升降板上方，且所述安裝螺桿上方螺紋連接有鎖緊螺母，安裝輥架以及粘合輥能夠朝上移動，其在對較厚的紙板進行粘合時能夠克服壓緊彈簧的彈力使其朝上移動，進而避免了壓力過大時導致瓦楞紙箱的波紋形結構損壞的情況，且鎖緊螺母的設計能夠對安裝輥架、粘合輥起到掛接的作用，防止其下拉對壓緊彈簧造成損傷，壓緊彈簧在彈性變小時也能夠將其整體朝上移動，進而增大其彈力。

4、作為上述方案的進一步改進，所述壓緊彈簧套接在安裝螺桿上，且所述壓緊彈簧的上下兩端分別與安裝輥架的上表面以及升降板的下表面抵接，壓緊彈簧使得粘合輥具有一個朝下的力，能夠對其下方的兩個瓦楞紙板施壓一個壓力，進而能夠將兩個瓦楞紙板牢牢的粘合在一起。

5、作為上述方案的進一步改進，所述輸送機的右側前后兩端均固定有一個側邊板，所述側邊板中間處開設有螺紋孔，所述螺紋孔內螺紋連接有調節螺桿，所述調節螺桿的朝內一端轉動連接有導向板，導向板的設計便于對輸送機上的瓦楞紙板進行導向，使其在輸送過程中不會發生位置的偏移，便于后續的壓緊粘合作業。

6、作為上述方案的進一步改進，所述側邊板的左右兩側關于調節螺桿對稱設置有兩個導向桿，所述導向桿前后滑動套接在側邊板上，且導向桿的朝內一端與導向板連接，能夠對導向板起到限位、導向的作用，便于其前后的移動，進而能夠對多種不同尺寸的瓦楞紙板進行導向。

7、作為上述方案的進一步改進，所述導向板的底端不與輸送機上的輸送帶上表面接觸，且所述導向板的朝外一側表面通過軸銷轉動安裝有多個等間距分布的支撐輪，所述支撐輪與輸送帶滾動接觸，導向板底端與輸送帶上表面之間具有-mm的間距，該間距小于瓦楞紙板的厚度，二者不接觸避免對輸送帶以及導向板的磨損，而支撐輪的設計能夠對其起到支撐作用，且支撐輪能夠隨著輸送帶滾動，避免了磨損。

8、相比現有技術，本實用新型的有益效果在于：

9、1、本實用新型通過將粘合輥安裝在安裝輥架上，且安裝輥架與升降板之間通過螺桿、壓緊彈簧上下移動安裝，在對較厚的紙板進行粘合時能夠克服壓緊彈簧的彈簧，使其朝上移動，進而避免了壓力過大時導致瓦楞紙箱的波紋形結構損壞，且設置的升降氣缸也使得粘合輥能夠上下移動，進而適用于多種不同厚度的瓦楞紙箱粘合，該裝置整體結構簡單，便于安裝以及維護；

10、2、通過在輸送帶的前后兩側設置導向板，能夠對多種不同尺寸的瓦楞紙板進行導向，避免其輸送過程中發生位置的偏移，且向板的底端不與輸送機上的輸送帶上表面接觸，避免對輸送帶以及導向板的磨損。

技術特征：

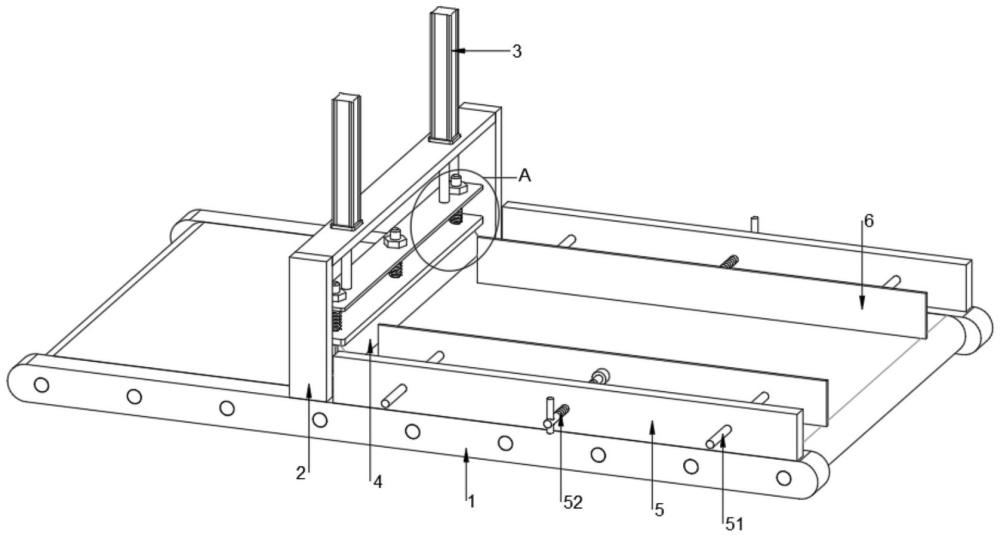

1.一種瓦楞紙箱生產用粘合裝置，包括輸送機，其特征在于，所述輸送機(1)上方前后橫跨設置有安裝架(2)，所述安裝架(2)上端前后兩側對稱設置有兩個升降氣缸(3)，所述升降氣缸(3)的推桿穿過安裝架(2)置于其下方，且所述升降氣缸(3)的推桿底端安裝有升降板(7)，所述升降板(7)上下滑動套接有三個等間距分布的安裝螺桿(81)，所述安裝螺桿(81)的底端安裝有安裝輥架(8)，且所述安裝輥架(8)上方與升降板(7)下方之間抵接有壓緊彈簧(83)，所述安裝輥架(8)前后兩側通過軸承轉動安裝有粘合輥(4)。

2.如權利要求1所述的一種瓦楞紙箱生產用粘合裝置，其特征在于，所述升降板(7)上端表面開設有三個等間距分布的圓孔，所述安裝螺桿(81)的下端固定在安裝輥架(8)上方，所述安裝螺桿(81)的上端穿過圓孔置于升降板(7)上方，且所述安裝螺桿(81)上方螺紋連接有鎖緊螺母(82)。

3.如權利要求2所述的一種瓦楞紙箱生產用粘合裝置，其特征在于，所述壓緊彈簧(83)套接在安裝螺桿(81)上，且所述壓緊彈簧(83)的上下兩端分別與安裝輥架(8)的上表面以及升降板(7)的下表面抵接。

4.如權利要求1所述的一種瓦楞紙箱生產用粘合裝置，其特征在于，所述輸送機(1)的右側前后兩端均固定有一個側邊板(5)，所述側邊板(5)中間處開設有螺紋孔，所述螺紋孔內螺紋連接有調節螺桿(52)，所述調節螺桿(52)的朝內一端轉動連接有導向板(6)。

5.如權利要求4所述的一種瓦楞紙箱生產用粘合裝置，其特征在于，所述側邊板(5)的左右兩側關于調節螺桿(52)對稱設置有兩個導向桿(51)，所述導向桿(51)前后滑動套接在側邊板(5)上，且導向桿(51)的朝內一端與導向板(6)連接。

6.如權利要求5所述的一種瓦楞紙箱生產用粘合裝置，其特征在于，所述導向板(6)的底端不與輸送機(1)上的輸送帶上表面接觸，且所述導向板(6)的朝外一側表面通過軸銷轉動安裝有多個等間距分布的支撐輪(61)，所述支撐輪(61)與輸送帶滾動接觸。

技術總結
本技術涉及楞紙箱生產領域，公開了一種瓦楞紙箱生產用粘合裝置，所述安裝架上端前后兩側對稱設置有兩個升降氣缸，所述升降氣缸的推桿底端安裝有升降板，所述升降板上下滑動套接有三個等間距分布的安裝螺桿，所述安裝螺桿的底端安裝有安裝輥架，且所述安裝輥架上方與升降板下方之間抵接有壓緊彈簧，所述安裝輥架前后兩側通過軸承轉動安裝有粘合輥，安裝輥架與升降板之間通過螺桿、壓緊彈簧上下移動安裝，在對較厚的紙板進行粘合時能夠克服壓緊彈簧的彈簧使其朝上移動，進而避免了壓力過大時導致瓦楞紙箱的波紋形結構損壞，且設置的升降氣缸也使得粘合輥能夠上下移動，進而適用于多種不同厚度的瓦楞紙箱粘合。

技術研發人員：許雪芬
受保護的技術使用者：張家港市華寶紙制品有限公司
技術研發日：20240723
技術公布日：2025/4/28
